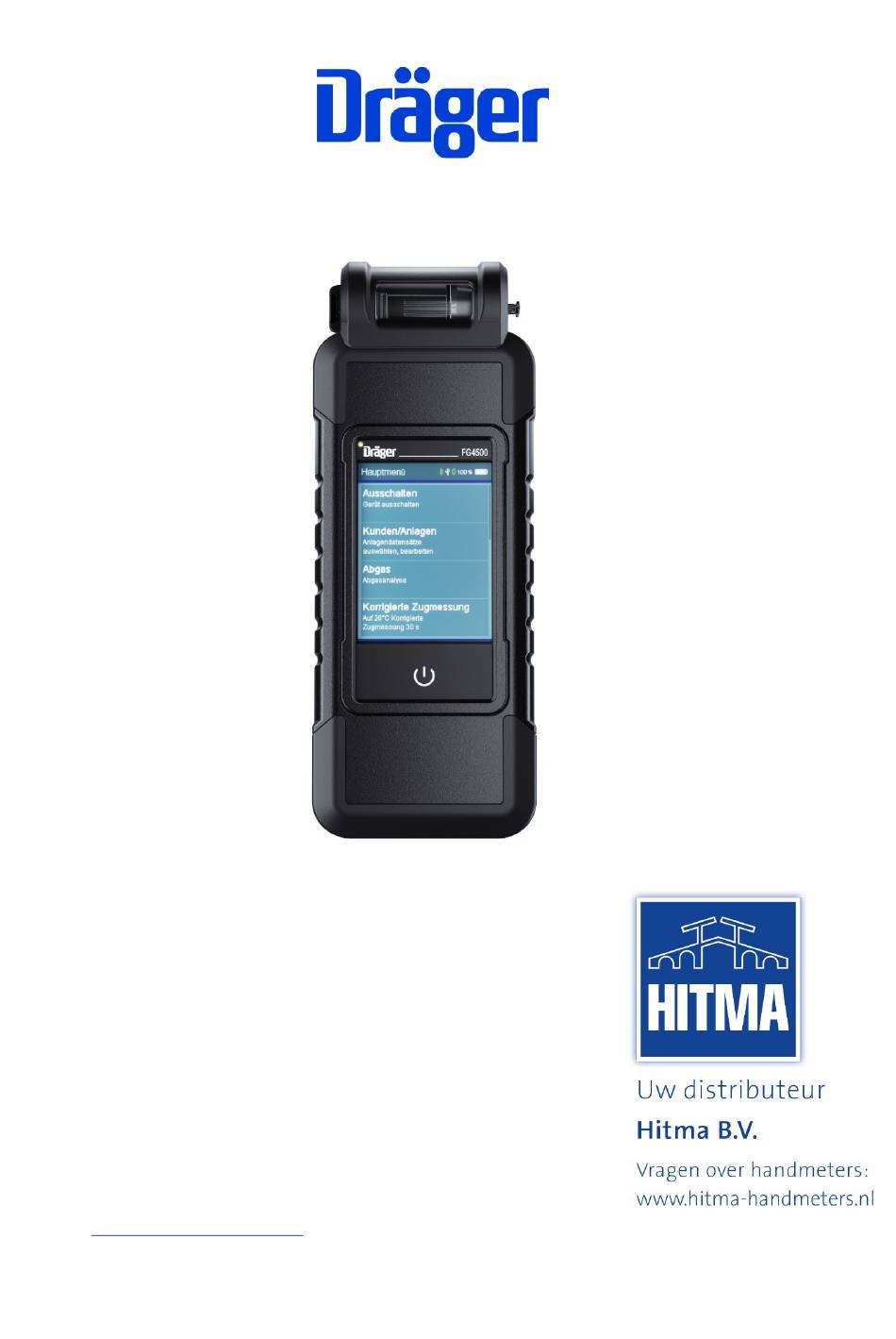

- Pagina 1 Gebruiksaanwijzing Dräger FG4500 Dräger MSI GmbH Rohrstraße 32 58093 Hagen Tel.: 02331 95 84 0 Fax: 02331 95 84 29 E-mail: msi.info@draeger.com tel.: +31 (0)36 535 06 51 5695109 Edition 1 – December 2022...
-
Pagina 2: Inhoudsopgave
Gebruiksaanwijzing Dräger FG4500 INHOUD 1. Aanwijzingen .................................. 3 1.1 Goedkeuringen ..................................... 3 1.2 Instructies voor gebruik ................................3 1.3 Opmerkingen over het onderhoud ............................ 4 1.4 Instructies voor verwijdering volgens WEEE (AEEA) ....................4 2. De meter ................................5 3. Ingebruikname en bediening ........................6 3.1 Voorbereiding voor de ingebruikname .......................... - Pagina 3 Gebruiksaanwijzing Dräger FG4500 10. Gegevensopslag ............................16 10.1 Metingen opslaan ................................. 16 10.2 Gegevensopslagfuncties ..............................17 10.3 Gegevensopslaginformatie .............................. 17 10.4 Gegevens weergeven................................17 10.5 Controleur-tabel..................................18 10.6 Meetgegevens verwijderen .............................. 18 11. Apparaatinformatie ..........................18 12. Instellingen..............................19 12.1 Datum en tijd ................................... 20 12.2 Toetstoon ....................................
-
Pagina 4: Aanwijzingen
Gebruiksaanwijzing Dräger FG4500 1. Aanwijzingen 1.1 Goedkeuringen De rookgasanalysemeter FG4500 is getest volgens de eisen van de Europese norm NEN EN 50379 deel 1 en 2. 1.2 Instructies voor gebruik De rookgasanalysemeter FG4500 is geschikt voor het meten van verbrandingsparameters van verwarmingsinstallaties. -
Pagina 5: Opmerkingen Over Het Onderhoud
Gebruiksaanwijzing Dräger FG4500 1.3 Opmerkingen over het onderhoud Om de juiste werking en meetnauwkeurigheid te behouden, moet een jaarlijkse controle en bijstelling worden uitgevoerd door een servicepartner die is geautoriseerd door Dräger MSI GmbH. Voor Nederland is dit alleen Hitma B.V. 1.4 Instructies voor verwijdering volgens WEEE (AEEA) Sinds 2005 zijn EU-brede voorschriften voor de verwijdering van elektrische en elektro- nische apparatuur van toepassing. -
Pagina 6: De Meter
Gebruiksaanwijzing Dräger FG4500 2. De meter De FG4200 is een universeel inzetbaar elektronisch meerkanaals meetinstrument voor het instellen en controleren van kleine en middelgrote verbrandingsinstallaties. Alle tests en metingen kunnen worden gedocumenteerd door afdrukken of door opslag van de gegevens. Gasverwerking Controlelampje Verlicht kleurendisplay met... -
Pagina 7: Ingebruikname En Bediening
Gebruiksaanwijzing Dräger FG4500 3. Ingebruikname en bediening 3.1 Voorbereiding voor de ingebruikname Controleer voordat u het meetapparaat in gebruik neemt of alle componenten in een onbe- rispelijke staat verkeren, bijv.: Apparaat heeft geen zichtbare schade − Geen condenswater in het gasverwerkingspatroon −... -
Pagina 8: In-/Uitschakelen
Gebruiksaanwijzing Dräger FG4500 3.2 In-/uitschakelen Inschakelen: Ca. 1 seconde licht op het aan/uitknop drukken totdat het display oplicht. Bij de eerste inschakeling moet de aan/uit-toets ca. 13 seconden worden ingedrukt tot het appa- raat inschakelt. Batterijsymbool Het opstartscherm toont het apparaat type, de softwareversie, datum en tijd en het serie- nummer. -
Pagina 9: Bedieningsknoppen (Buttons)
Gebruiksaanwijzing Dräger FG4500 3.3 Bedieningsknoppen (buttons) Menu = opent een contextmenu voor het selecteren en bewerken van installatiegegevens Selectie = activeert het gemarkeerde item = bevestigt een selectie Klaar = brengt u na een actie naar de volgende stap van een functie Verder = gaat naar de volgende stap van een functie Annuleren... -
Pagina 10: Klant- En Installatiebeheer
Gebruiksaanwijzing Dräger FG4500 3.4 Klant- en installatiebeheer Via de knop Men u wordt een contextmenu geopend. Afhankelijk van het menu-item biedt het contextmenu verschillende bewerkingsopties en opdrachten. Klantgegevens en opmerkingen kunnen worden ingevoerd via een schermtoetsenbord. 3.5 Geïntegreerde gebruiksaanwijzing In het menu-item Inst ellingen kan een geïntegreerde gebruiksaanwijzing worden ingeschakeld. -
Pagina 11: Start Van De Meting
Gebruiksaanwijzing Dräger FG4500 3.6 Start van de meting Voordat de meting wordt gestart, wordt verwezen naar de aansluiting die moet worden gebruikt voor de meting. 3.7 Resultaten weergeven Na het voltooien van een meting verschijnen de resultaten op het display. 3.8 Documentatiemenu Na voltooiing van de meting kan het documentatiemenu worden opgeroepen. -
Pagina 12: Hoofdmenu
Gebruiksaanwijzing Dräger FG4500 4. Hoofdmenu Selecteerbare menu-items zijn: Uitschakelen: De meter uitschakelen Klanten/Locaties: Installatiegegevens selecteren en bewerken Rookgas: Rookgasanalyses met selecteerbare parameters CO-omgeving: Koolmonoxide omgevingsmeting Druk: Algemene drukmetingen Checklist: Checklists selecteren, bewerken en opslaan Gegevensopslag: Gegevensopslag-informatie, meetgegevens en controleur-tabellen Informatie: Apparaat informatie Instellingen: Apparaat- en meetinstellingen wijzigen, klok... -
Pagina 13: Rookgasmetingen
Gebruiksaanwijzing Dräger FG4500 Aangemaakt kunnen worden: Klantnummer, naam, installatietype, locatie, installatienum- mer, straat, postcode, stad, klantnaam, klant-straat, klant-postcode, klant-locatie, klant-tele- foonnummer, ketelfabrikant, keteltype en bouwjaar, ketelvermogen, brander fabrikant, brandertype en bouwjaar, brander bouwwijze en brandstof. Het gebruikte klantnummer is van toepassing op alle volgende metingen totdat het apparaat wordt uitgeschakeld of een ander nummer wordt gekozen. -
Pagina 14: Verbrandingsluchttemperatuur Meten
Gebruiksaanwijzing Dräger FG4500 6.3 Verbrandingsluchttemperatuur meten (schone lucht) De FG4500 vraagt u nu om de temperatuur en de zuurstof waarde van de verbrandingslucht (de omgevingslucht, de luchttoevoer) te meten. Breng de rookgassonde in de testopening van de verbrandingsluchttoe- voer of houd de rookgassonde eventueel in de lucht van de betreffende ruimte. -
Pagina 15: Trekmeting
Gebruiksaanwijzing Dräger FG4500 6.6 Trekmeting (Schoorsteentrekmeting) Als de trekmeting in de apparaat instellingen is geactiveerd, kan vervolgens de trek (aanzuigdruk) van de rookgasgasstroom worden gemeten. Verplaats hiervoor de aansluiting van de rookgassonde van de gasinlaat G naar de drukaansluiting P. 6.7 Invoer van gegevens van het verbrandingssysteem Als de invoer van gegevens van het verbrandingssysteem is geactiveerd in de apparaatinstellingen, kunnen vervolgens de keteltemperatuur, de... -
Pagina 16: Co-Luchtmeting In Het Vertrek
Gebruiksaanwijzing Dräger FG4500 7. CO-luchtmeting in het vertrek Meting van de CO-concentratie in de lucht. Hiervoor heeft de FG4500 geen externe CO-sensor nodig. Op een locatie met frisse lucht zonder CO-gehalte moet de waarde 0 ppm zijn. Zet de FG4500 buiten aan en selecteer CO-omgeving. Als de waarde niet 0 ppm is, koppel dan de slang van de rookgassonde los van het apparaat, wacht even terwijl de pomp loopt en druk op Nullen. -
Pagina 17: Checklists
Gebruiksaanwijzing Dräger FG4500 9. Checklists Meetvoorschriften omvatten vaak visuele inspecties en andere controles die niets met de daadwerkelijke meting te maken hebben. Met checklists kan dergelijke aanvullende informa- tie over de metingen of de installaties worden opgenomen. Ook werkinstructies kunnen op deze manier worden aangemaakt en afgewerkt. -
Pagina 18: Gegevensopslagfuncties
Gebruiksaanwijzing Dräger FG4500 10.2 Gegevensopslagfuncties Selecteerbare functies zijn: Info: Gegevensopslag-informatie Toon data: Gegevens weergeven Gebruikers tabellen: Weergave en bewerking van de controleur-tabel Wis metingen: Meetgeheugen wissen Verwijder klanten: Alle klantgegevens wissen 10.3 Gegevensopslaginformatie/Info De informatie over de gegevensopslag toont het aantal opgeslagen klanten en metingen en het totale aantal gebruikte geheugenplaatsen. -
Pagina 19: Controleur-Tabel
Gebruiksaanwijzing Dräger FG4500 10.5 Controleur-tabel In de controleur-tabel kunnen verschillende controleurs met nummer, naam, straat, postcode, woonplaats en telefoonnummer worden ingevoerd. De geselecteerde controleur wordt gekoppeld aan de opgeslagen meetgegevens. Een controleur kan alleen worden verwijderd als er geen meetgegevens in het apparaat zijn opgeslagen. -
Pagina 20: Instellingen
Gebruiksaanwijzing Dräger FG4500 12. Instellingen De meter kan worden geconfigureerd volgens de wensen en behoeften van de gebruiker. De knoppen worden gebruikt om de functies in of uit te schakelen of om naar de invoer te gaan. Instellingen pagina 1: Datum en tijd: De datum en tijd kunnen worden ingesteld. -
Pagina 21: Datum En Tijd
Gebruiksaanwijzing Dräger FG4500 12.1 Datum en tijd Datum en tijd instellen en wijzigen. Voer de gewenste datum en tijd in met het numerieke toetsenbord. Ga met de pijltoetsen / naar het item dat u wilt wijzigen. Bevestig de invoer met OK. -
Pagina 22: Calorische Waarde
Gebruiksaanwijzing Dräger FG4500 12.9 Calorische waarde Door de activering wordt rekening gehouden met negatieve qA- en ETA-waarden bij de me- ting. Deze functie moet in condensatiesystemen altijd actief zijn, zodat de meetresultaten aannemelijk zijn. 12.10 Uitgebreide brandstoflijst De brandstoflijst met de brandstoffen stookolie EL, aardgas, propaan, stookolie S, pellets wordt uitgebreid met de volgende brandstoffen: Hout, bruinkool, steenkool, steenkoolbriketten, steenkoolcokes, antraciet, biogas, butaan, stadsgas, cokesovengas... -
Pagina 23: Taal
Gebruiksaanwijzing Dräger FG4500 12.14 Taal Met deze functie kan een landspecifieke taalconfiguratie worden ingesteld. 12.15 Printer Met deze functie kan een Bluetooth-printer worden geselecteerd en ingesteld als standaardprinter. -
Pagina 24: Waarschuwingen En Foutmeldingen
Gebruiksaanwijzing Dräger FG4500 13. Waarschuwingen en foutmeldingen Tijdens de opstartfase en tijdens het meten controleert het meetapparaat of alles goed werkt. Waarschuwingen en foutmeldingen worden na de opstartfase of tijdens het normale bedrijf weergegeven. Noot / mogelijke oorzaak Remedy Foutmelding Eerstvolgende onderhoud De meter meldt de onderhoudsda- Wij bevelen elke 12 maanden... -
Pagina 25: Voeding
Gebruiksaanwijzing Dräger FG4500 14. Voeding 14.1 Algemene informatie over de stroomvoorziening Een ingebouwde oplaadbare lithium-ion batterij in de meter maakt een onafhankelijk ge- bruik mogelijk. De bedrijfstijd met volledig opgeladen batterij bedraagt maximaal 8 uur, af- hankelijk van het soort metingen en de ingestelde helderheid van het display. 14.2 Batterij opladen De laadstatus van de batterij wordt door de meter gecontroleerd en op het display weergege- ven. -
Pagina 26: Technische Gegevens Rookgas- En Drukmetingen
Gebruiksaanwijzing Dräger FG4500 15.2 Technische gegevens rookgas- en drukmetingen Weergave Meetprincipe Meetbereik Resolutie Nauwkeurigheid Verbrandingslucht- Thermo-element - 10 … + 100°C 0,1 °C < ± 1 °C temperatuur 0,1 °C (< 100 °C) < ± 2 °C of Rookgastemperatuur Thermo-element 0 …... -
Pagina 27: Onderhoud En Verzorging
Gebruiksaanwijzing Dräger FG4500 16. Onderhoud en verzorging Het meetapparaat moet eenmaal per jaar worden gecontroleerd door een geautoriseerde servicepartner en eventueel worden bijgesteld om de meetnauwkeurigheid en het veilig functioneren te garanderen. Voor Nederland is Hitma B.V. de importeur en de enige geautoriseerde servicepartner. Hitma B.V. - Pagina 28 Gebruiksaanwijzing Dräger FG4500 Meer informatie over de Dräger FG4500? Neem contact met ons op: tel.: +31 (0)36 535 06 51 01100026...
