Bedieningshandleiding
BEDIENINGSELEMENTEN

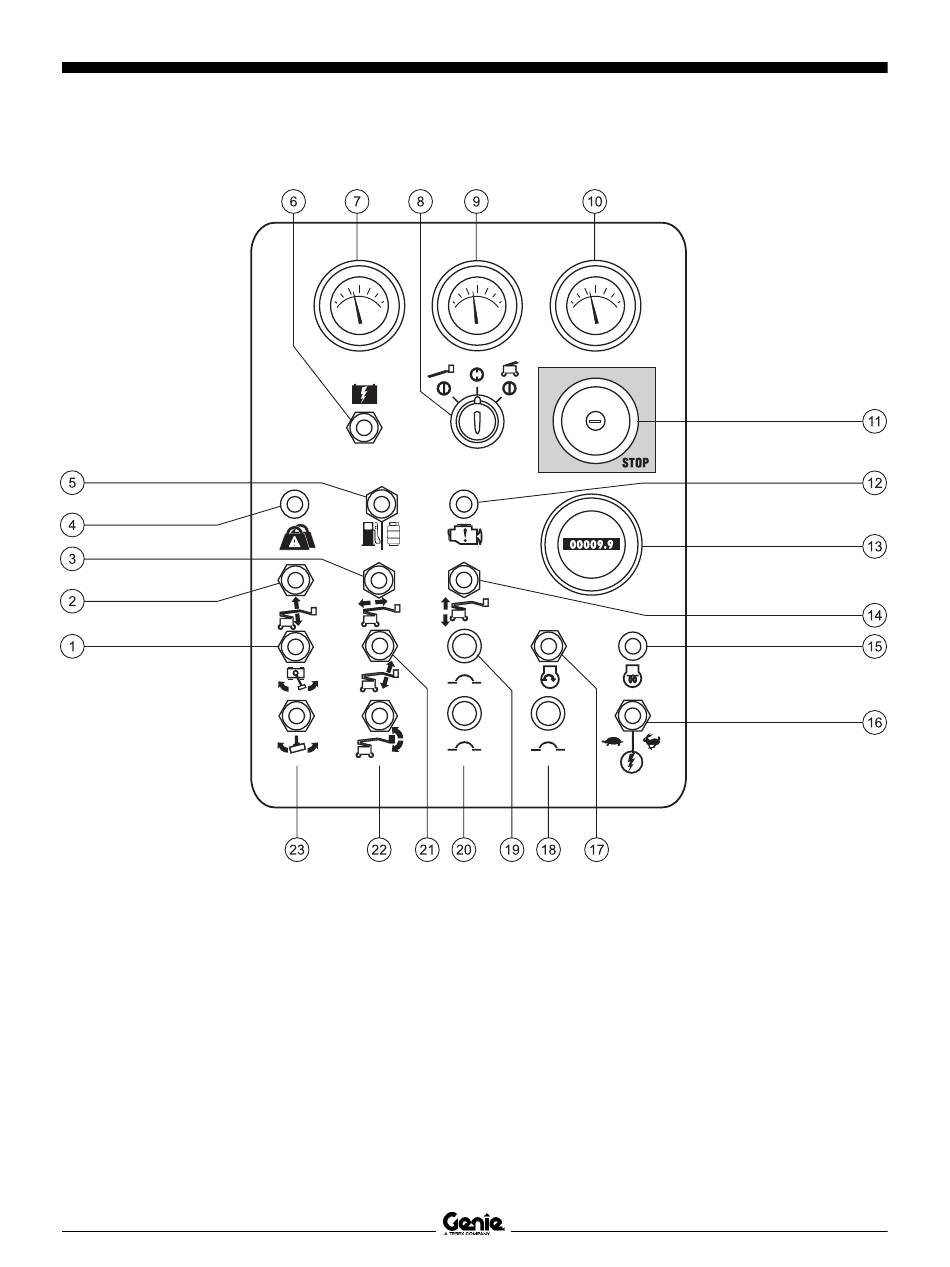

Grondbedieningspaneel
1
Draaitafelschakelaar
2
Schakelaar 'primaire arm op/neer'
3
Schakelaar 'primaire arm in-/uitschuiven'
4
Indicatielampje 'overbelasting platform'
(indien aanwezig)
5
Benzine/LPG-modellen:
brandstofkeuzeschakelaar
6
Hulpvoedingschakelaar
7
Benzine/LPG-modellen: watertemperatuurmeter
(optie)
Deutz-dieselmodellen: olietemperatuurmeter
8
Contactslot voor selectie platformbediening/
uit/grondbediening
9
Oliedrukmeter (optie)
10 Spanningsmeter (optie)
10
11 Rode noodstopknop
12 Benzine/LPG-modellen: lampje 'motor controleren'
13 Urenteller
14 Schakelaar 'secundaire arm op/neer'
15 Deutz-dieselmodellen: gloeibougieschakelaar
(optie)
16 Functieschakelaar
17 Motorstartschakelaar
18 15A motorzekering
19 20A uitschakelaar oliekoeler en opties
20 15A zekering bedieningselementen
21 Schakelaar 'jib op/neer'
22 Platformnivelleringsschakelaar
23 Platformrotatieschakelaar
Z-60/34
Zesde uitgave • Tweede druk
Onderdeelnr. 1000209DU
