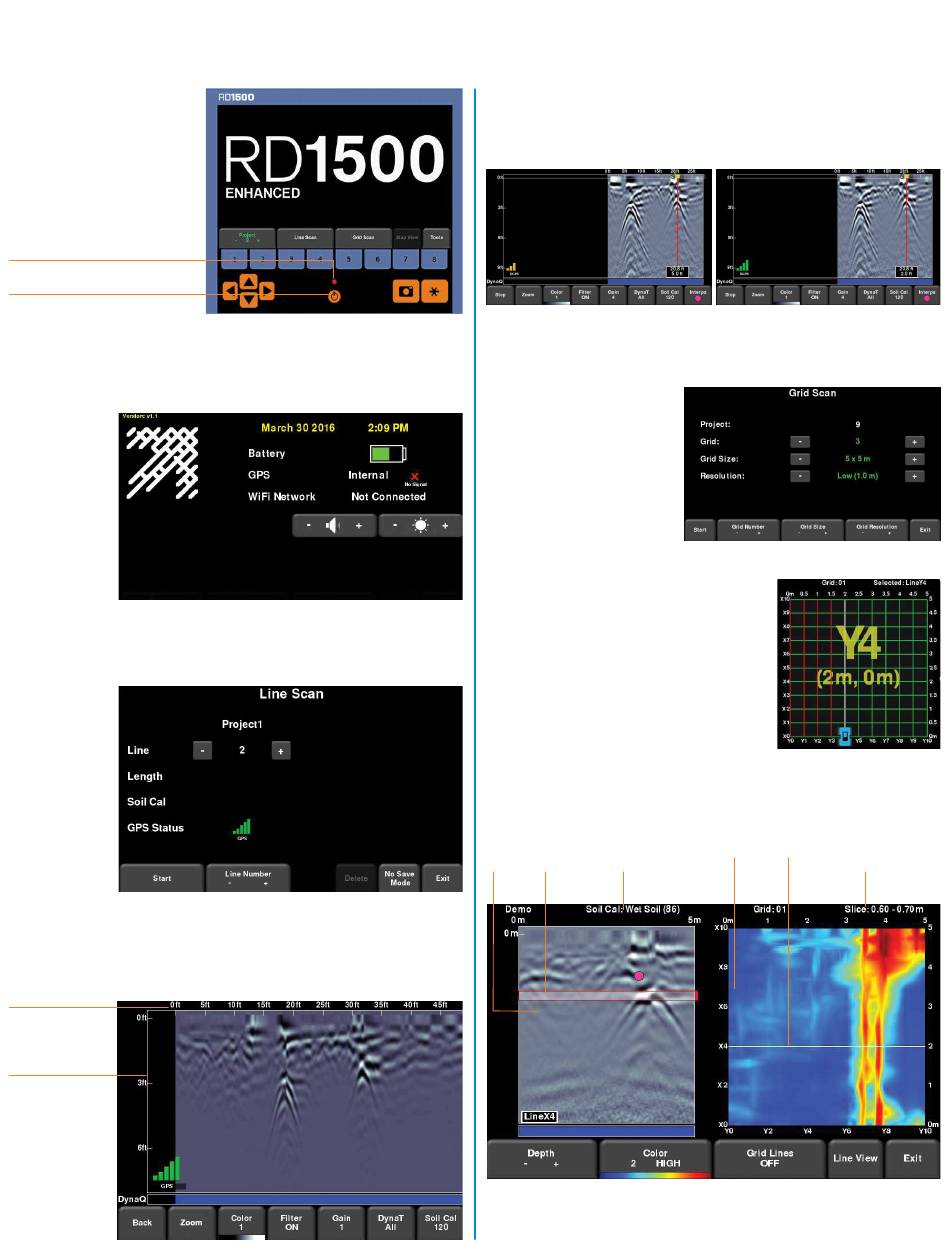

RD1500
Starten
Druk om het systeem te starten
op de aan-uitknop op het
display.
Nadat u het systeem
hebt opgestart, ziet u het
hoofdscherm.
Ledlamp
Aan-uitknop
Veeg uw vinger van boven naar beneden over het scherm. Nu wordt een
drop-down lijst getoond met daarin de datum, batterijniveau, gps-status en
wifistatus. Raak het scherm op een willekeurige plaats onder het menu aan om
de drop-down lijst weer te sluiten.
Lijnscanmodus
Met lijnscan kan de gebruiker een object lokaliseren, door eenvoudig achteruit
te bewegen en de locatie van het object op de grond markeren. Druk vanuit
het hoofdscherm
op de knop
Lijnscan; u ziet
dan onderstaand
scherm.
Druk op de knop Start om met de verzameling van gegevens te beginnen.
Het scherm verandert naar het scherm voor gegevensverzameling. Terwijl het
systeem over een rechte lijn wordt geduwd, scrollen de verzamelde GPR-
gegevens op het scherm van rechts naar links.
Positie-as
Diepte-as
Snelstartgids – Bediening
Om doelen te lokaliseren beweegt u het systeem terug over hetzelfde
pad totdat de rode verticale lijn precies op het object valt (gewoonlijk een
hyperbool). U kunt de locatie van het object op de grond markeren en
verdergaan met de verzameling van gegevens. Weergaveopties kunnen
worden aangepast in het menu aan de onderkant van het scherm.
Rasterscanmodus
Rasterscans worden gedaan om over een gegeven gebied dieptedoorsnedes
te genereren. Druk vanuit het hoofdmenu op de knop Rasterscan om naar het
menu voor Rasterinstellingen
te gaan.
Hier kunt u aantal, grootte en
resolutie van het raster instellen
(ook bekend als lijnafstand).
Druk op start voor
rasteracquisitie.
Stel het systeem zodanig af dat
de lengteas op de eerste lijn is
gecentreerd. Lijn vervolgens het
midden van de sensor uit met de startlijn en druk op Start. Duw het systeem
in een rechte lijn in de richting van het einde van
de lijn. Gegevensverzameling stopt automatisch
wanneer u het einde van de lijn bereikt. De
lijnscanafbeelding van de net verzamelde
gegevens verschijnt links op het scherm.
De rasterafbeelding rechts toont de verzamelde
lijnen (rood), huidige lijn (wit) en de overige nog te
verzamelen lijnen (groen). Ga naar de volgende
lijn en herhaal deze procedure totdat alle X-lijnen
en Y-lijnen zijn verzameld. Wanneer u klaar bent,
drukt u op de knop Doorsnedeweergave.
Doorsnedeweergave
Doorsnedeweergave toont de verzamelde gegevens in een raster
als een serie dieptedoorsnedes die steeds dieper de ondergrond in
bewegen.
Lijnscan Dieptedoor-
Bodemka-
snede
libratie
Door op de + en - knoppen van de Diepte knop te drukken neemt de diepte
van de op dat moment weergegeven dieptedoorsnede toe of af. Hiermee
kan de gebruiker door de grond "snijden" en objecten lokaliseren die op
verschillende dieptes verschijnen.
Diepte-
Rasterlijn
Dieptedoor-
weergege-
doorsne-
snedebereik
ven
de
