Uw zūmo op een motorfiets
bevestigen
WaarSChuWing: het onjuist aansluiten
van stroomkabels kan schade toebrengen aan
het voertuig of de accu, en kan persoonlijk letsel
veroorzaken. Garmin raadt aan dat een ervaren
installateur met kennis van elektrische systemen
het toestel installeert.

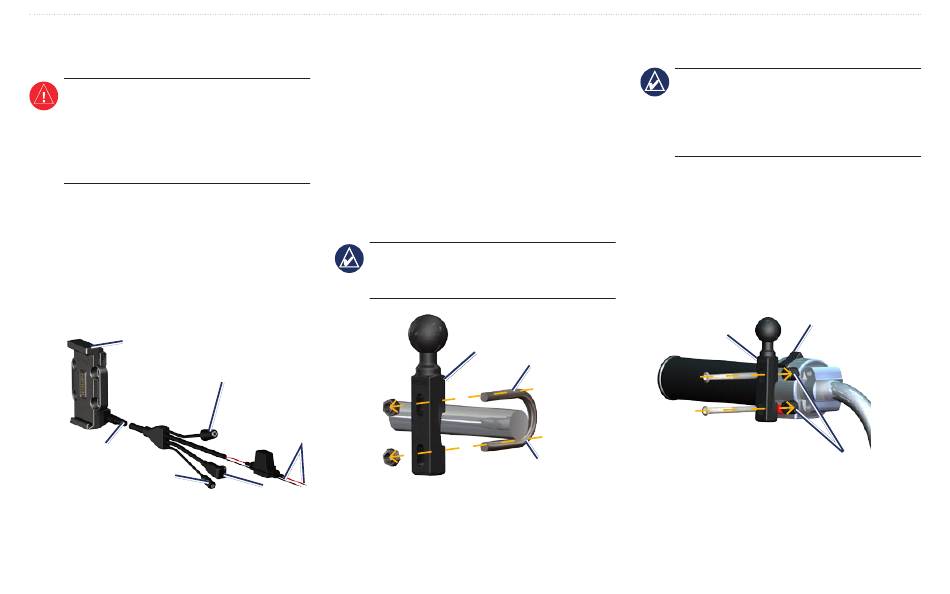

Stap 1: Stroom aansluiten op de
houder
Kies een geschikte en veilige plek om de zūmo
op uw motorfiets te bevestigen, uitgaande
van beschikbare stroombronnen en veilige
kabelbevestiging.
Houder
Hoofdtelefoon-/audio-uitgang (3, mm)
Voedingskabel
Microfoonaansluiting
(2, mm)
Gebruiksaanwijzing zūmo 600-serie
Stap 2: De stuurhouder installeren
Bij de zūmo worden onderdelen geleverd voor
twee installatiemogelijkheden aan het stuur. Voor
aangepaste houders kan extra hardware nodig zijn
(www.ram-mount.com).
A) De U-bout en stuurhouder installeren:
1. Plaats de U-bout rond het stuur en steek de
uiteinden door de stuurhouder.
2. Draai de moeren aan om de houder vast te
zetten. Draai de moeren niet te vast.
opmerking: het aanbevolen moment is
5,6 Nm. Gebruik geen torsie van meer dan
9 Nm.
Kale draden met
zekering in de kabel voor
stroomaansluiting
Mini-USB-connector
(voor TMC-ontvanger)
Stuurhouder
U-bout
Stuur
B) De stuurhouder op het
koppelings-/remhandvat installeren:
opmerking: Er worden zowel
standaardbouten van 1/4 inch als
M6-bouten meegeleverd. Kies bouten
van dezelfde maat als de fabrieksbouten
op het koppelings-/remhandvat.
1. Verwijder de twee fabrieksbouten van het
koppelings-/remhandvat.
2. Steek de nieuwe bouten door de stuurhouder,
de tussenstukjes en het handvat.
3. Draai de bouten aan om de houder vast te
zetten.
Koppelings-/remhandvat
Stuurhouder
Tussenstukjes
Aan de slag
