3.

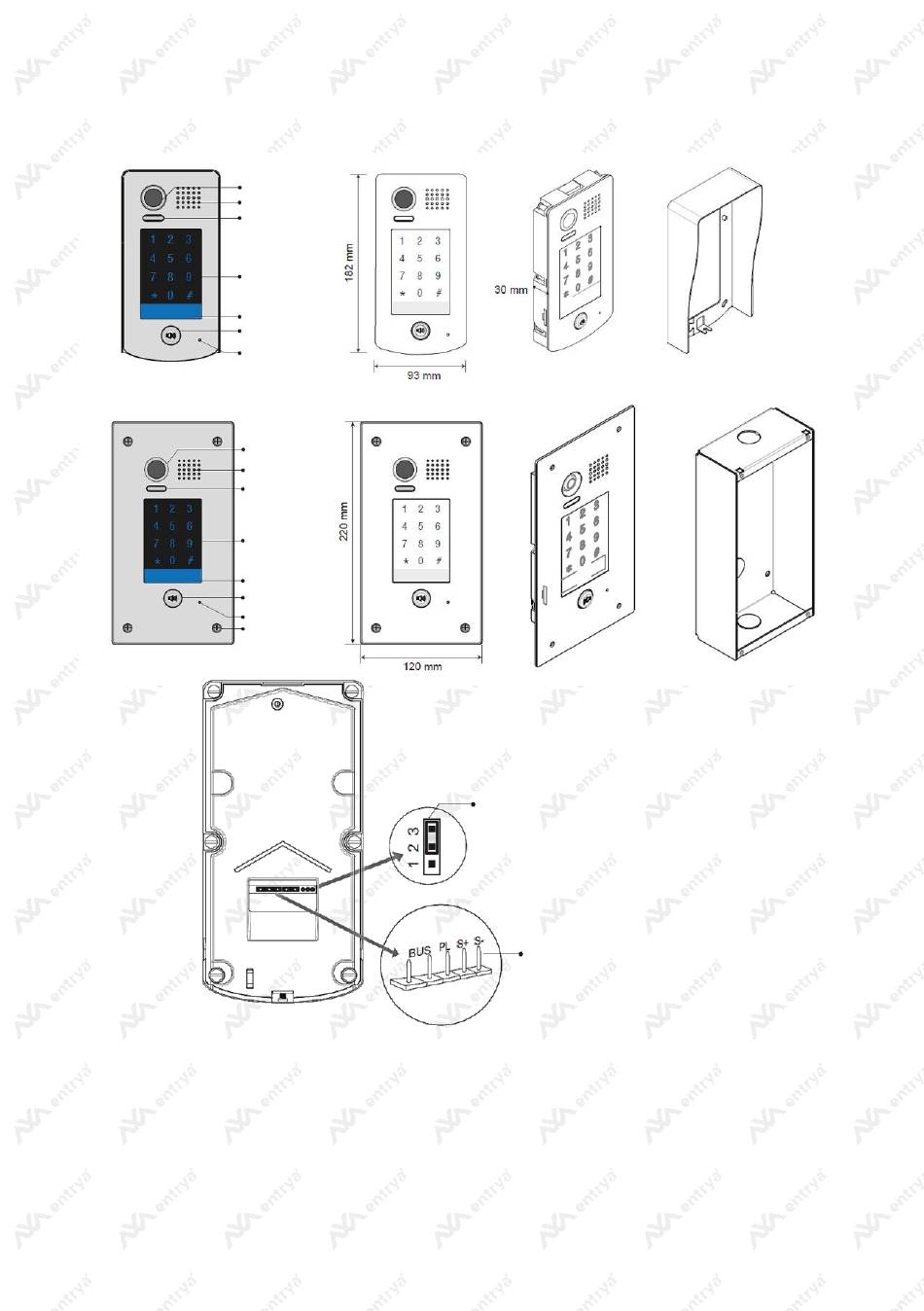

Omschrijving
Camera
Luidspreker
Nachtverlichting
Toetsenbord
(aanraaktoetsen)
Naamplaatje/indicator
Beltoets
Microfoon
DP098
Camera
Luidspreker
Nachtverlichting
Toetsenbord
(aanraaktoetsen)
Naamplaatje
Beltoets
Microfoon
Bevestigingsschroeven
DP099
•
JUMPER: dit brugje bepaalt of de slotuitgang wordt gevoed door de interne voeding van de
buitenpost of wordt gebruikt als potentiaalvrij contact. Zie paragraaf 5.3.
•
Aansluitingen: voor het verbinden van de 2-draad bus en het elektrisch slot:
BUS: 2-draad bus polariteitongevoelig
PL:
externe drukknop voor elektrisch slot (+) of potentiaalvrij contact
S+:
elektrisch slot 1 (+) of potentiaalvrij contact
S-:
elektrisch slot (-). Deze klem alleen gebruiken als het slot gevoed wordt door de interne
voeding van de buitenpost. Bij externe voeding van het elektrisch slot of gebruik
potentiaalvrij contact deze klem niet gebruiken.
Zijaanzicht
JUMPER voor werking elektrisch slot
Aansluitingen
Regenkap
Inbouwdoos
4
