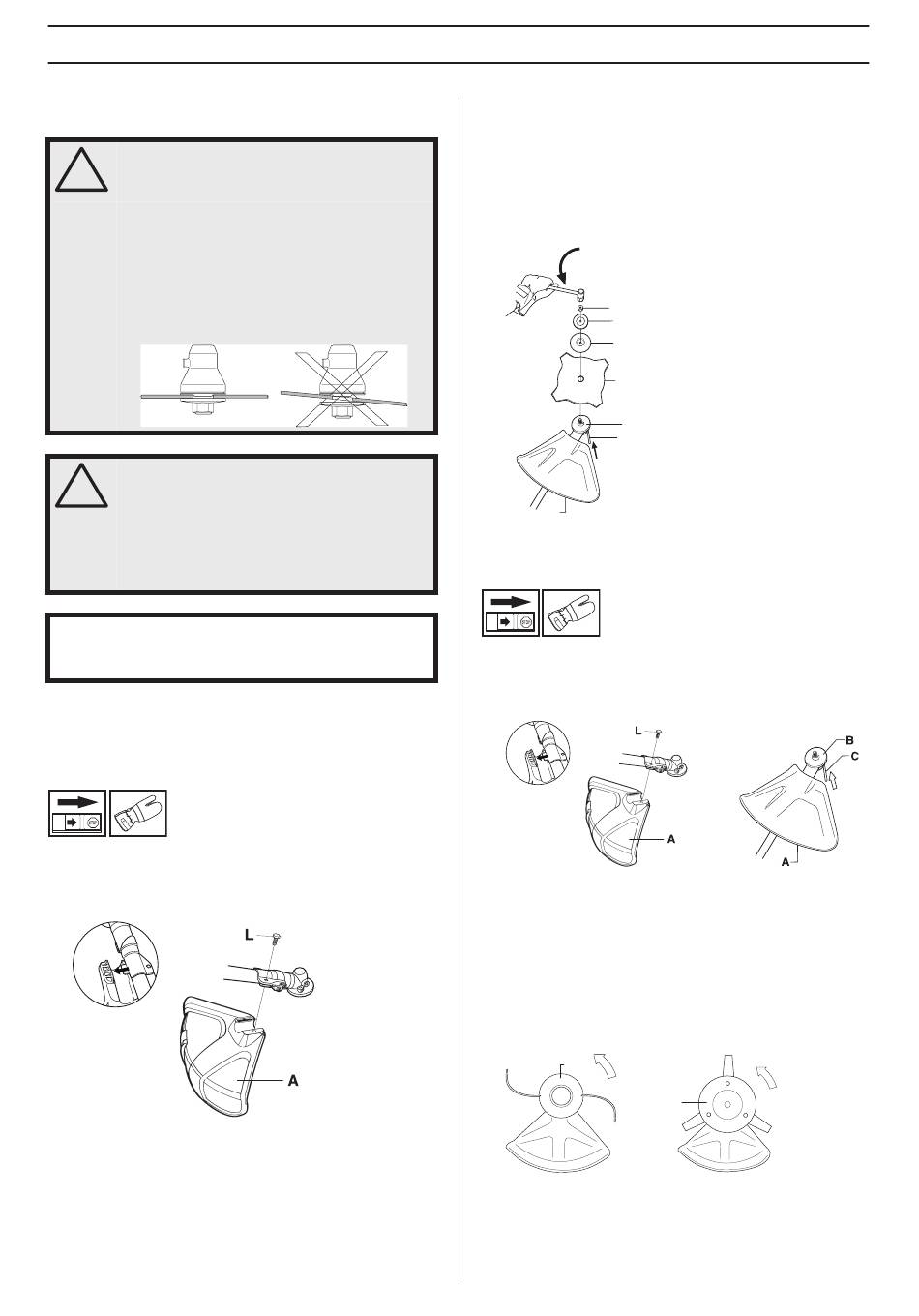

Montage van blad en trimmerkop
WAARSCHUWING!
!
Bij het monteren van de snijuitrusting is het
zeer belangrijk dat de geleidepen van de
meenemer/steunflens op de juiste manier in
de centrumopening van de snijuitrusting
terecht komt. Verkeerd gemonteerde
snijuitrusting kan ernstige en/of dodelijke
verwondingen veroorzaken.
WAARSCHUWING! Onder geen beding mag
!
snijuitrusting worden gebruikt zonder dat
een goedgekeurde beschermkap is
gemonteerd. Zie het hoofdstuk Technische
gegevens. Indien een verkeerde of defecte
beschermkap wordt gemonteerd, kan dit
ernstige verwondingen veroorzaken.
BELANGRIJK! Om een zaag- of maaiblad te mogen
gebruiken, moet de machine zijn uitgerust met het juiste
stuur, bladbeschermkap en draagstel.
133R
Monteren van bladbeschermkap, maaiblad
en maaimes
•
De bladbeschermkap/combibeschermkap (A) wordt
vastgehaakt in de bevestiging op de steel en met een
schroef vastgezet (L). OPGELET! Gebruik de aanbevolen
bladbeschermkap. Zie hoofdstuk Technische gegevens.
•
Monteer de meenemer (B) op de uitgaande as.
•
Draai de bladas rond tot één van de openingen van de
meenemer samenvalt met de overeenkomstige opening
in het transmissiehuis.
•
Duw de borgpin (C) in de opening zodat de as
vergrendeld wordt.
MONTEREN
•
Plaats blad (D), steunkop (E) en steunflens (F) op de
uitgaande as.
•
Monteer de moer (G). De moer moet met een moment van
35-50 Nm (3,5-5 kpm) vast gedraaid worden. Gebruik de
dopsleutel uit het gereedschapsset. Hou de steel van de
dopsleutel zo dicht mogelijk bij de bladbeschermkap vast.
De moer wordt vastgedraaid wanneer de sleutel tegen de
rotatierichting in wordt gedraaid (NB! links schroefdraad).
Monteren van trimmerbeschermkap en
trimmerkop
•
Monteer trimmerbeschermkap (A) voor het werken met
een trimmerkop. De trimmerbeschermkap/
combibeschermkap wordt vastgehaakt aan de
bevestiging op de steel en vastgezet met een schroef (L).
•
Monteer de meenemer (B) op de uitgaande as.
•
Draai de bladas rond tot één van de openingen van de
meenemer samenvalt met de overeenkomstige opening
in het transmissiehuis.
•
Duw de borgpin (C) in de opening zodat de as
vergrendeld wordt.
•
Schroef de trimmerkop/kunststof messen (H) tegen de
rotatierichting in op zijn plaats.
•
Ga voor het demonteren in omgekeerde volgorde tewerk.
G
E
F
D
B
C
A
H
H
– 13
