De aansluitingen aanbrengen
Als u over een antenne zonder een relaiskast
beschikt, kan het aansluiten van dit apparaat met
de meegeleverde voedingskabel leiden tot
schade aan de antenne.

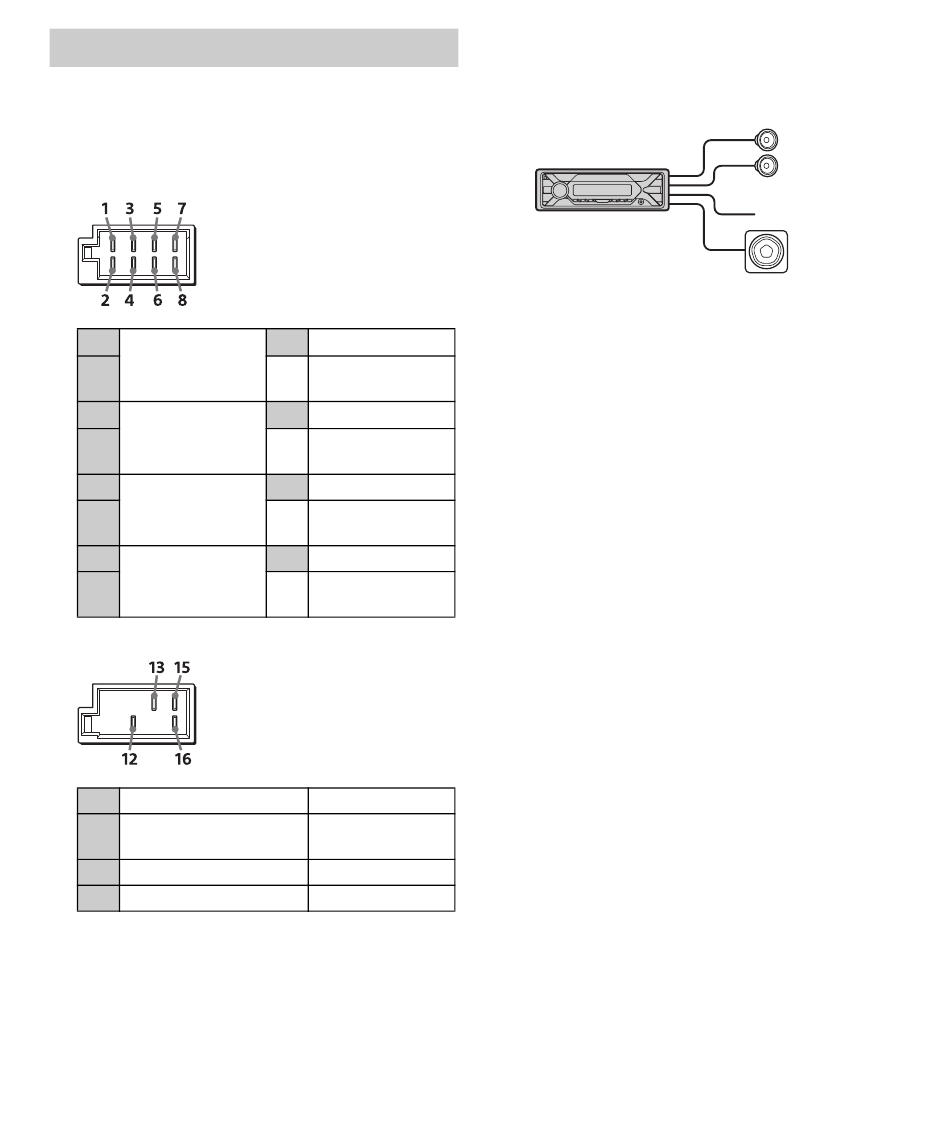

Naar de luidsprekerconnector van de auto
1
Achterluidspreker
(rechts)
2
3
Voorluidspreker
(rechts)
4
5
Voorluidspreker
(links)
6
7
Achterluidspreker
(links)
8
Naar de voedingsconnector van de auto
12
constante voeding
bediening antenne /
13
versterker (REM OUT)
15
geschakelde voeding
16
geaard
Paars
Paars/zwart
gestreept
Grijs
Grijs/zwart
gestreept
Wit
Wit/zwart
gestreept
Groen
Groen/zwart
gestreept
Geel
Blauw/wit
gestreept
Rood
Zwart
Eenvoudige verbinding subwoofer
U kunt een subwoofer gebruiken zonder een
versterker wanneer deze is aangesloten op een
kabel van een achterluidspreker.
Opmerkingen
De snoeren van de achterluidsprekers vereisen enige
voorbereiding.
Gebruik een subwoofer met een impedantie van
4 - 8 Ω, en met voldoende vermogen om schade
te voorkomen.
Verbinding behouden in geheugen
Wanneer de gele voedingskabel is aangesloten,
wordt het geheugencircuit altijd voorzien van
stroom, zelfs wanneer de auto uitstaat.
Luidsprekeraansluiting
Zet het apparaat uit voordat u de luidsprekers
aansluit.
Gebruik luidsprekers met een impedantie van
4 - 8 Ω, en met voldoende vermogen om schade
te voorkomen.
Voorluidspreker
Subwoofer
23
NL
