Type EZR
Uitschakelen bij installaties met één
regelaar en monitorinstallaties
WAARSCHUWING
!
Als de pilottoevoerdruk eerst
wordt uitgeschakeld, dan kan het
benedenstroomse systeem worden
blootgesteld aan volledig inlaatdruk.
1. Als de pilotinstelling veranderd moet worden,
zorg dan dat er wat spanning op de veer wordt
gehouden. Dit voorkomt er inlaatdruk ingesloten
worden tijdens het uitschakelen.
2. Sluit de kleppen in figuur 3 of 4 in de volgende volgorde:
a. Blokafsluiter van de inlaat
b. Blokafsluiter van de uitlaat
c. Afsluiter(s) van de stuurleiding, indien gebruikt
3. Open de ontluchtingsventielen om het systeem
drukloos te maken.
Onderhoud
De onderdelen van de regelaar zijn onderhevig
aan normale slijtage en moeten regelmatig worden
geïnspecteerd en indien nodig worden vervangen.
Door de zorg die Emerson besteedt aan naleving van
alle fabricagevereisten (hittebehandeling, dimensionale
toleranties enz.), dient u alleen vervangingsonderdelen
te gebruiken die geproduceerd of geleverd worden
door Emerson. Wanneer smering nodig is, dient u een
smeermiddel van goede kwaliteit te gebruiken en dit
spaarzaam aan te brengen op het aanbevolen onderdeel.
De frequentie van inspectie en vervanging van onderdelen
hangt af van de zwaarte van de bedrijfsomstandigheden,
de geldende normen en overheidsvoorschriften en de
inspectieprocedures van het bedrijf. In tabel 12 worden
verschillende problemen met de regelaar vermeld en
mogelijke oplossingen gegeven.
Trimonderdelen Type EZR hoofdafsluiter
Er worden instructies gegeven voor volledige
demontage en montage. Het hoofdafsluiterhuis kan in
de leiding blijven zitten tijdens onderhoudsprocedures.
De verwijzingsnummers hebben betrekking op
figuur 14 tot en met 18.
WAARSCHUWING
!
Voorkom persoonlijk letsel of materiële schade
door plotselinge drukaflaat of ongecontroleerd
gas of andere procesvloeistof. Voordat u met
de demontage begint, dient u voorzichtig alle
druk uit het systeem te verwijderen volgens de
uitschakelprocedure. Gebruik drukmeters om
de inlaat- en uitlaatdruk te controleren tijdens
het verwijderen van deze drukken.
16
MATERIAALCODE
ELASTOMEER/WEEFSEL
ZOEK INKTCODE
OP TUSSEN RADII
MATERIAAL
INKTCODE
CODE FABRIKANT

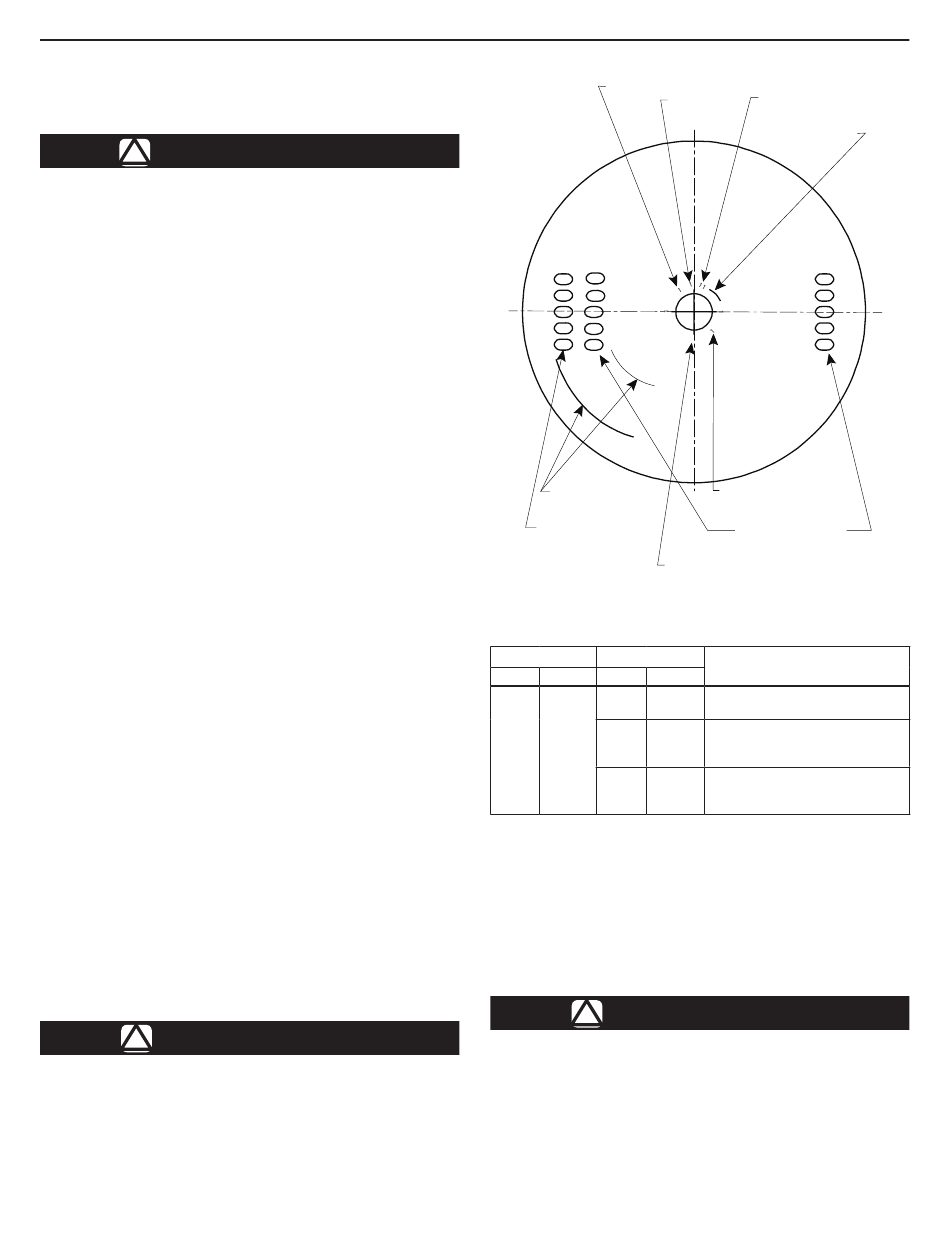

Figuur 8. Markeringen om membraan
Tabel 11. Afdrukcodes op membraan
TYPE
MATERIAAL
Afdruk Inktmerk Afdruk Inktmerk
2
17E68
4
17E88
2
130
5
17E97
Een Fisher™ E-Body converteren naar
Type EZR
Verwijder alle trimonderdelen van de hoofdafsluiter
en reinig de binnenkant van het huis. Volg daarna de
procedure in de paragraaf Montage om een Fisher
E-body te converteren naar een Type EZR.
WAARSCHUWING
!
Wanneer u een Type EZR trimpakket
installeert, zorg dan dat de stroming
omhoog loopt door het midden van de kooi
en omlaag door de kooisleuven. In sommige
gevallen wordt het correcte stromingstraject
bereikt door het huis uit de leiding te
verwijderen en dit om te keren. Als dit
gedaan wordt, verander dan de stromingspijl
om de juiste richting aan te geven.
BOUWJAAR
DIKTE
CODE
RADIALE LOCATIE
VOOR OPZOEKEN
AFDRUKCODE
1
IDENTIFICATIE KOEPEL
DIKTE INKT-
CODE (GEBRUIK
SLECHTS ÉÉN LOCATIE)
MEMBRAANMATERIAAL
17E68 - Nitril (NBR)
(lage temperatuur)
17E88 - Fluorkoolstof (FKM)
(hoge weerstand tegen
aromatische koolwaterstof)
17E97 - Nitril (NBR)
(hoge druk- en/of
erosieweestand)
