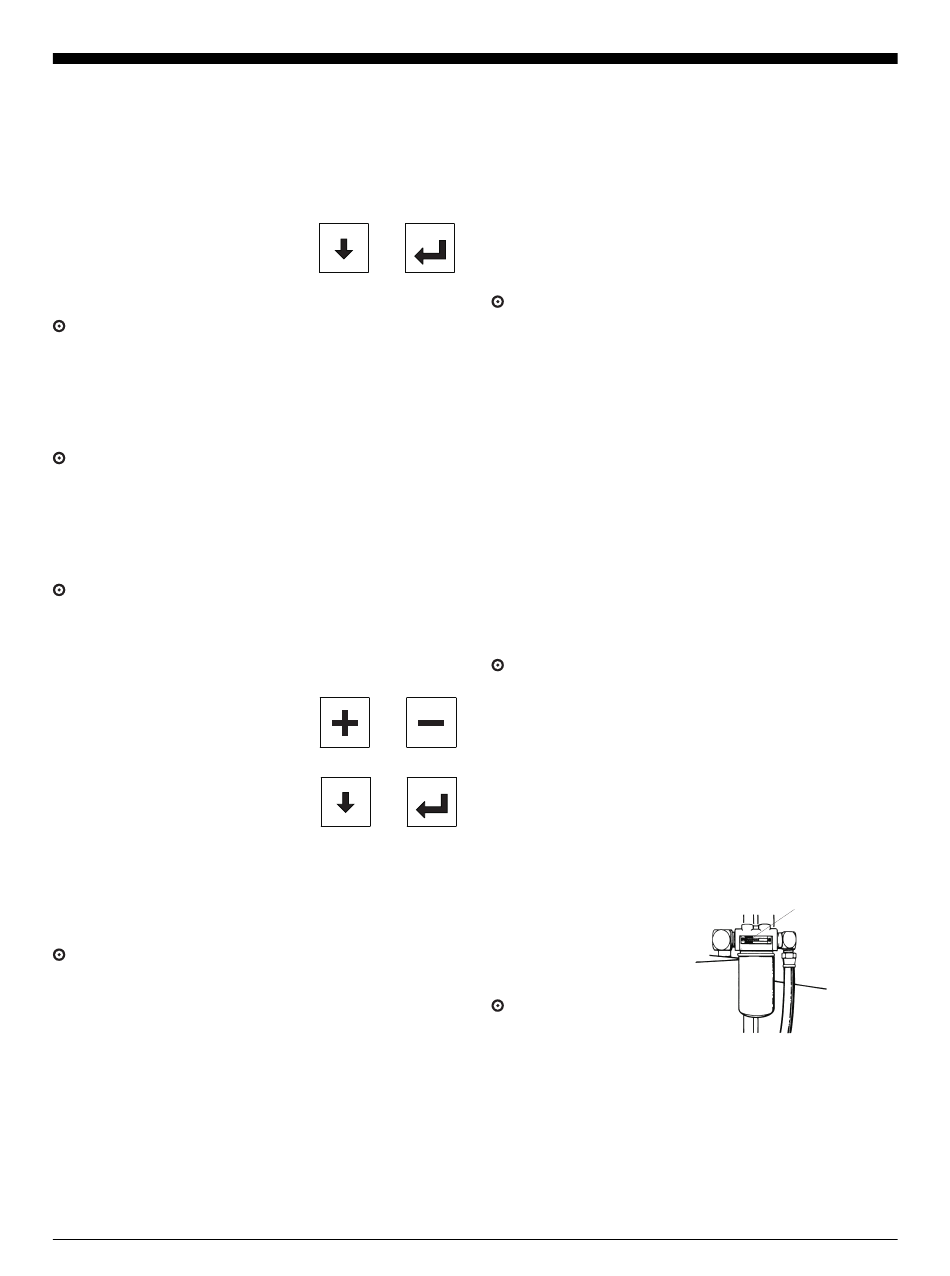

Eerste uitgave • Vierde druk
Scheefstandschakelaar testen
19 Druk op een van de LCD-
schermknoppen totdat
X-RICHT SCHUINSTAND-
SCHAK DRAAITAF verschijnt.
Resultaat: Het LCD-scherm moet de hoek in
graden weergeven.
20 Druk op een van de LCD-schermknoppen totdat
Y-RICHT SCHUINSTANDSCHAK DRAAITAF
verschijnt.
Resultaat: Het LCD-scherm moet de hoek in
graden weergeven.
21 Druk op een van de LCD-schermknoppen totdat
GRAD SCHUINSTANDSCHAK PLATF
verschijnt.
Resultaat: Het LCD-scherm moet de hoek in
graden weergeven.
Het werkbereik testen
22 Druk de aangegeven LCD-
schermknoppen
tegelijkertijd in om de
statusmodus te activeren.
23 Druk een van de
aangegeven LCD-
schermknoppen in totdat
ARMHOEK wordt
weergegeven.
24 Breng de arm omhoog en bekijk het LCD-
scherm.
Resultaat: Het LCD-scherm moet het volgende
weergeven:
< 10
>= 10
>= 50
> 65
Onderdeelnr. 62756DU
25 Druk een van de aangegeven LCD-
schermknoppen in totdat ARMLENGTE wordt
weergegeven.
26 Schuif de arm uit en bekijk het LCD-scherm.
Resultaat: Het LCD-scherm moet het volgende
weergeven:
bij 0
> 0
> 80
= 100
> 100
27 Schuif de arm in.
Platformbediening
Noodstopknop testen
28 Draai het contactslot naar de platformbediening.
29 Druk de rode noodstopknop van de
platformbediening in de stand
Resultaat: De motor moet stoppen en geen
enkele functie mag in werking treden.
30 Trek de rode noodstopknop uit en start de motor
opnieuw.
Het hydraulische olieretourfilter testen
31 Druk op de motortoerentalkeuzeschakelaar tot
het indicatielampje naast de stand hoog
stationair (konijnsymbool) gaat branden.
32 Lokaliseer en
controleer de
toestandindicator
van het hydraulische
filter.
Resultaat: De plunjer
van het filter moet
zich in het groene
gebied bevinden.
33 Druk op de motortoerentalkeuzeknop tot het
indicatielampje naast de door de voetschakelaar
geactiveerde stand hoog stationair (konijn- en
voetschakelaarsymbool) gaat branden.
Genie S-120 & Genie S-125
Bedieningshandleiding
FUNCTIETESTS
.
UIT
Toestandindicator van filter
17
