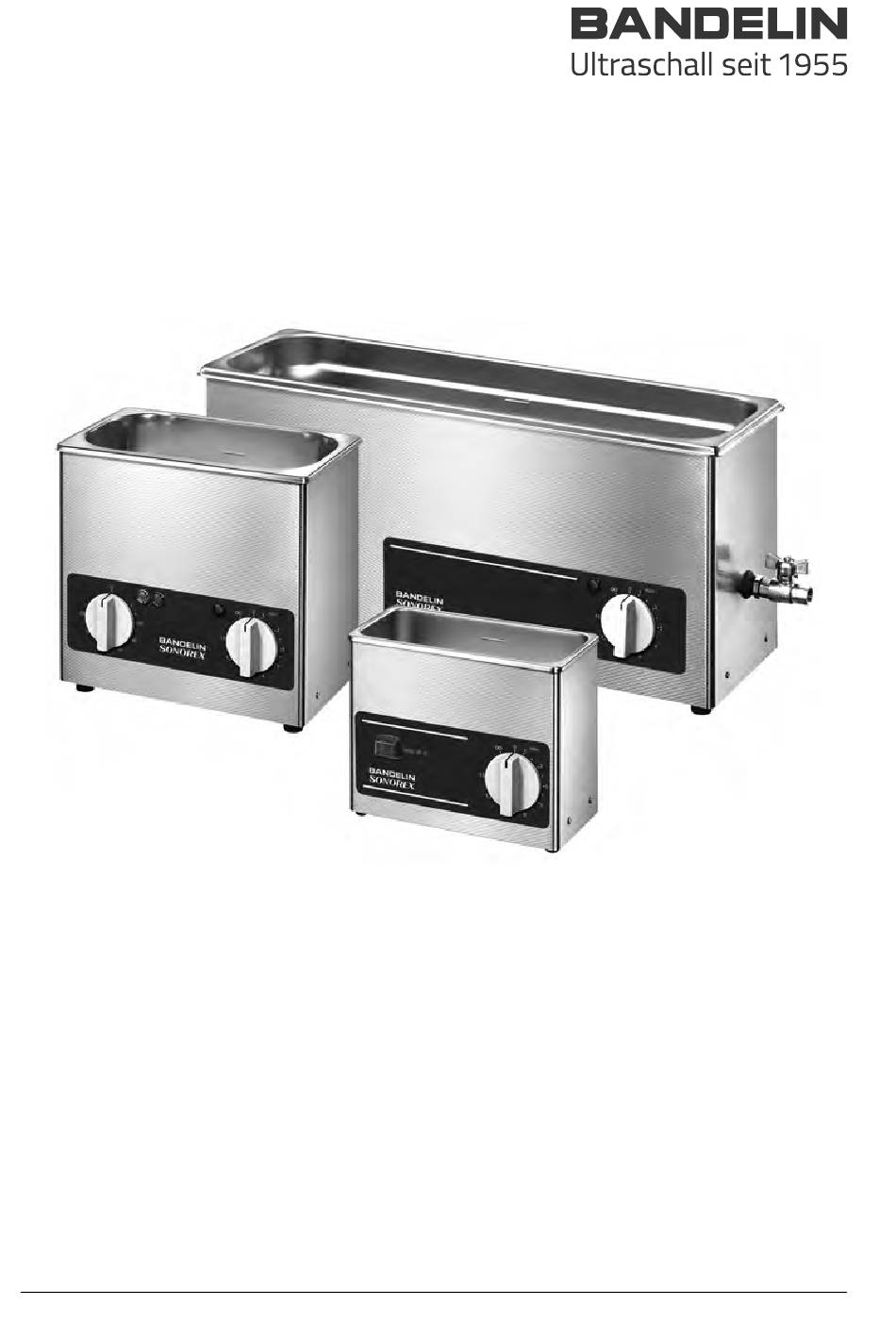

Gebruiksaanwijzing
3 6
Ultrasoonbaden met een hoog vermogen
Geldig voor:
RK 31, RK 31 H, RK 52, RK 52 H
RK 100, RK 100 H, RK 102 H, RK 103 H, RK 106
RK 156, RK 156 BH
RK 170 H
RK 255, RK 255 H
RK 510, RK 510 H, RK 512 H
RK 514, RK 514 H, RK 514 BH
RK 1028, RK 1028 H, RK 1028 C, RK 1028 CH
RK 1040, RK 1050, RK 1050 CH
Dokument: 1676-001
1676-001 NL/2021-01

Advertenties

Inhoudsopgave
loading

Samenvatting van Inhoud voor Bandelin SONOREX SUPER RK 31

  • Pagina 1 Gebruiksaanwijzing Ultrasoonbaden met een hoog vermogen Geldig voor: RK 31, RK 31 H, RK 52, RK 52 H RK 100, RK 100 H, RK 102 H, RK 103 H, RK 106 RK 156, RK 156 BH RK 170 H RK 255, RK 255 H RK 510, RK 510 H, RK 512 H RK 514, RK 514 H, RK 514 BH RK 1028, RK 1028 H, RK 1028 C, RK 1028 CH...
  • Pagina 2 © 2021 1 2 GmbH & Co. KG, Heinrichstr. 3–4, 12207 Berlijn, Duitsland Tel.: +49 30 76880-0, fax: +49 30 7734699, info@bandelin.com Gecertificeerd volgens ISO 9001 en ISO 13485 2/52 1676-001 NL/2021-01...
  • Pagina 3: Inhoudsopgave

    Inhoudsopgave Inhoudsopgave Over deze gebruiksaanwijzing ........Veiligheid .
  • Pagina 4 Inhoudsopgave Bedrijf ............Directe en indirecte sonificatie .
  • Pagina 5: Over Deze Gebruiksaanwijzing

    • Sluit ook deze gebruiksaanwijzing in, indien u dit ultrasoonbad doorgeeft. • Neem contact op met uw dealer of met BANDELIN, indien vra- gen in deze gebruiksaanwijzing niet worden beantwoord. Aan- wijzingen over service treft u in hoofdstuk 6.4 Reparatie aan.
  • Pagina 6: Veiligheid

    Veiligheid 2 Veiligheid Het ultrasoonbad gebruiken Met het ultrasoonbad zijn de volgende toepassingen mogelijk: • ultrasoonreiniging van voorwerpen met de meest uiteenlopende vormen, types en groottes; • homogeniseren, emulgeren; • snelle ontgassing van vloeistoffen; • sonochemische toepassingen, bijv. voor het genereren van radi- calen of voor een verbeterd stoffentransport;...
  • Pagina 7: Mogelijke Bijwerkingen/Beperkingen

    Veiligheid Indicaties/toepassingsgebieden Medische instrumenten kunnen in het ultrasoonbad in het kader van de handmatige zowel vóór als na de machinale zuivering wor- den gereinigd. De gegevens van de fabrikant van het instrument bieden informatie over de geschiktheid voor ultrasoonreiniging. Contra-indicaties/uitsluitingen •...
  • Pagina 8: Kruiscontaminatie En Infecties Vermijden

    Veiligheid Kruiscontaminatie en infecties vermijden Indien u het ultrasoonbad in de medische omgeving gebruikt, rei- nigt en desinfecteert u de oppervlakken van het ultrasoonbad regelmatig met ten minste een oppervlakdesinfectiemiddel tegen bactericiden, levuriciden en, in beperkte mate, viruciden ter vermij- ding van kruiscontaminatie.
  • Pagina 9: Gezondheidsschade Door Ultrasoongeluid

    Veiligheid • Indien u een defect aan het ultrasoonbad constateert, trekt u onmiddellijk de stroomstekker eruit. Sluit een defect ultrasoon- bad niet aan op het spanningsnet. • Laat reparaties uitsluitend uitvoeren door de fabrikant. Zie hoofdstuk 6.4 Reparatie. Gezondheidsschade door ultrasoongeluid Het ultrasoongeluid dat kenmerkend is voor het proces, kan als zeer onprettig worden ervaren.
  • Pagina 10: Gevaar Door Ultrasoon

    Veiligheid Niet-waterige vloeistoffen kunnen zich met een veelvoud sneller opwarmen dan water. Een mogelijk vlampunt kan na een zeer korte sonificatie worden bereikt en worden overschreden. Bij kokende vloeistoffen kan de badtemperatuur door de energieaanvoer van het ultrasoon stijgen tot meer dan 120 °C. Dat kan leiden tot bran- den en ernstige brandwonden.
  • Pagina 11: Gevaar Door Gebruikte Preparaten

    Veiligheid Gevaar door gebruikte preparaten In het ultrasoonbad gebruikte preparaten kunnen giftig of bijtend zijn. Deze kunnen ogen, huid en slijmvliezen irriteren. Ook dampen en aerosolen kunnen gevaarlijk zijn. • Draag handschoenen en een veiligheidsbril in de omgang met gevaarlijke preparaten. •...
  • Pagina 12: Erosie Van De Ultrasoontank

    Veiligheid 2.11 Erosie van de ultrasoontank Het oppervlak van de ultrasoontank is onderhevig aan erosie. Hoe snel deze erosie plaatsvindt, is afhankelijk van het gebruik van het ultrasoonbad. Erosie leidt tot lekkage van de ultrasoontank. Zo kan sonificatievloeistof het inwendige van het ultrasoonbad binnen- dringen.
  • Pagina 13: Storing Van Draadloze Communicatie

    Veiligheid een kogelkraan van roestvrij staal, indien het gebruik van een zeer zuur reinigingspreparaat niet kan worden vermeden. • Gebruik het ultrasoonbad niet zonder sonificatievloeistof in de ultrasoontank. Let er in het bijzonder op, dat de verwarming is uitgeschakeld bij een lege ultrasoontank. Het vulpeil moet op of net onder de vulpeilmarkering liggen.
  • Pagina 14: Opbouw En Functie

    Opbouw en functie 3 Opbouw en functie Opbouw ° C 1 m in Afb. 1 Overzicht van het ultrasoonbad 1 Grepen (afhankelijk van het model) 2 Ultrasoontank 3 Bedieningspaneel 4 Vulpeilmarkering 5 Afvoer met kogelkraan (afhankelijk van het model) 6 Behuizing 7 Apparaatvoeten 14/52 1676-001 NL/2021-01...
  • Pagina 15: Bedieningspaneel

    Opbouw en functie Bedieningspaneel °C Afb. 2 Bedieningselementen voor alle ultrasoonbaden met verwarming met uit- zondering van RK 31 H Afb. 3 Bedieningselementen voor alle ultrasoonbaden zonder verwarming: RK 31, RK 52, RK 100, RK 106, RK 156, RK 255, RK 510, RK 514, RK 1028, RK 1028 C, RK 1040, RK 1050 Temp.
  • Pagina 16: Functie

    Opbouw en functie Functie Het ultrasoonbad maakt gebruik van door laagfrequente ultrasoon geactiveerde cavitatie. Aan de onderzijde van de ultrasoontank bevinden zich piëzo-elektrische trillingssystemen. Het ultrasoon genereert sterke drukschommelingen in de sonificatievloeistof. In de drukminima ontstaan cavitatiebellen. Bij een hogere omgevings- druk rondom de bellen collaberen deze zeer snel.
  • Pagina 17: Voorbereiding Voor Het Bedrijf

    Voorbereiding voor het bedrijf 4 Voorbereiding voor het bedrijf Vereisten aan de opstellocatie De opstellocatie van het ultrasoonbad moet aan de volgende voor- waarden voldoen: • Het opstelvlak moet horizontaal, stevig en droog zijn. • Het draagvermogen moet voldoende zijn voor het ultrasoonbad met de sonificatievloeistof.
  • Pagina 18: Werkingstest Uitvoeren

    Voorbereiding voor het bedrijf Werkingstest uitvoeren Voorwaarde • Het ultrasoonbad heeft zich ten minste 2 uur aan de klimatolo- gische omstandigheden op de opstellocatie aangepast. Procedure 1. Controleer of het ultrasoonbad is uitgeschakeld. De draaigreep voor het instellen van de ultrasoonduur moet op "0" staan. Indien aanwezig, moet de draaigreep voor het instellen van de verwarmingstemperatuur op "°C""...
  • Pagina 19: Bedrijf

    Bedrijf 5 Bedrijf Directe en indirecte sonificatie Producten kunnen in het ultrasoonbad direct of indirect worden aangestraald. Directe sonificatie is de standaardprocedure. De te sonificeren pro- ducten worden met geschikt toebehoren, bijv. een korf, in de ultra- soontank geplaatst. Daar hebben deze direct contact met de sonificatievloeistof.
  • Pagina 20: Sonificatieduur

    Bedrijf Het gebruikte ultrasoonpreparaat moet cavitatiestimulerend, biolo- gisch afbreekbaar, gemakkelijk weg te gooien, materiaalvriendelijk en lang houdbaar zijn. BANDELIN adviseert ultrasoonpreparaten van de productreeksen TICKOPUR, TICKOMED en STAMMOPUR van DR. H. STAMM GmbH. • Telefonisch advies: +49 30 76880-280 • Internet: www.dr-stamm.de Neem de aanwijzingen van de fabrikant van het ultrasoonpreparaat voor de dosering in acht.
  • Pagina 21: Met Sonificatievloeistof Vullen

    Bedrijf Neem de gegevens van de fabrikant van het preparaat in acht over de aanbevolen sonificatieduur. Kies aan het begin een zo kort mogelijke sonificatieduur om de te sonificeren producten en de ultrasoontank te ontzien. Controleer het resultaat. Verleng de soni- ficatieduur, wanneer het resultaat onvoldoende is.
  • Pagina 22 Bedrijf °C 1 m in Afb. 5 Ultrasoontank bijvullen 1 Draaigreep voor het instellen van de verwarmingstemperatuur 2 Vulpeilmarkering 3 Afvoer met kogelkraan (afhankelijk van het model) 4 Draaigreep voor het instellen van de ultrasoonduur Voorwaarden • Bij ultrasoonbaden met afvoer moet de kogelkraan zijn gesloten. •...
  • Pagina 23: Sonificatie Inschakelen En Uitschakelen

    Bedrijf Sonificatie inschakelen en uitschakelen Voorwaarden • De ultrasoontank is gevuld. • De stroomstekker is in een veiligheidsstopcontact gestoken. Procedure 1. Plaats het deksel op het ultrasoonbad, indien aanwezig. 2. Draai de draaigreep voor de ultrasoonduur naar de gewenste sonificatieduur of naar het symbool ∞ voor continubedrijf. »...
  • Pagina 24: Verwarming Inschakelen En Uitschakelen

    Bedrijf Verwarming inschakelen en uitschakelen Betreft de volgende ultrasoonbaden: • RK 31 H, • RK 52 H, • RK 100 H, RK 102 H, RK 103 H, RK 156 BH, RK 170 H, RK 255 H, RK 510 H, RK 512 H, RK 514 H, RK 514 BH, RK 1028 H, RK 1028 CH, RK 1050 CH WAARSCHUWING Gevaar voor verbranding...
  • Pagina 25: Sonificatievloeistof Ontgassen

    Bedrijf RK 31 H Schakel de verwarming in met de tuimelschakelaar. – De schakelaar brandt bij een ingeschakelde verwarming; ook wanneer de insteltemperatuur is bereikt. – De temperatuurregeling is vast ingesteld op 65 °C. RK 52 H Schakel de verwarming in door de draaigreep in te stellen op de gewenste werktemperatuur.
  • Pagina 26: Sonificatieproducten Plaatsen

    Bedrijf Informatie Tijdens het ontgassen wordt het ultrasoongeluid zachter. Dat bete- kent dat de ultrasoonwerking toeneemt. Sonificatieproducten plaatsen Neem vóór het plaatsen van sonificatieproducten de volgende aan- wijzingen in acht om een goed resultaat te realiseren: • Controleer voor iedere sonificatie of de sonificatievloeistof niet is verontreinigd.
  • Pagina 27: Sonificatieproducten Verwijderen

    Bedrijf Sonificatieproducten verwijderen WAARSCHUWING Gevaar voor verbranding De sonificatievloeistof, de sonificatieproducten, het oppervlak van het ultrasoonbad, alsmede het toebehoren kunnen zeer heet zijn. – Raak het oppervlak van het ultrasoonbad en het toebehoren zoals van het deksel niet aan. Grijp niet in de sonificatievloeistof. –...
  • Pagina 28: Ultrasoontank Leegmaken

    Bedrijf 5.10 Ultrasoontank leegmaken WAARSCHUWING Gevaar voor een elektrische schok – Trek vóór het opheffen van het ultrasoonbad de stroomstekker eruit. – Plaats het ultrasoonbad voor het leegmaken niet in een spoel- bak. – Let erop dat er geen vloeistof in de behuizing kan binnendringen. VOORZICHTIG Hete sonificatievloeistof en ultrasoontank Bij het opheffen van het ultrasoonbad voor het leegmaken bestaat...
  • Pagina 29: Storing Verhelpen

    Bedrijf 5.11 Storing verhelpen Fout Mogelijke oorzaken Probleemoplossing Te weinig ultrasoon- • Sonificatievloeistof bevat • Ontgas de sonificatievloei- werking, harde gassen. stof. Zie hoofdstuk geluiden 5.7 Sonificatievloeistof ont- • Er bevinden zich te veel gassen. sonificatieproducten in de • Verminder het aantal sonifi- ultrasoontank.
  • Pagina 30: Instandhouding

    Instandhouding 6 Instandhouding Reiniging en verzorging van het ultrasoonbad Behuizing reinigen • Veeg de behuizing vochtig af. Veeg deze droog met een zachte doek. • Gebruik geen schurende schoonmaakmiddelen, maar alleen ver- zorgingsmiddelen zonder schuuringrediënten. • Desinfecteer de behuizing eventueel met een voor oppervlakken geschikt desinfectiemiddel.
  • Pagina 31: Tests

    Instandhouding Tests LET OP Beschadiging van het ultrasoonbad – Voer tests alleen aan het gevulde ultrasoonbad uit. Neem contact op met de Service, wanneer één van de tests niet tot het gewenste resultaat leidt. Zie hoofdstuk 6.4 Reparatie. Controlelampjes controleren Controleer de werking van de controlelampjes.
  • Pagina 32: Vermogen Van Het Ultrasoon En De Verwarming Controleren

    Instandhouding Vermogen van het ultrasoon en de verwarming contro- leren Het vermogen kan met een wattmeter tussen de stroomstekker van het ultrasoonbad en de contactdoos worden gecontroleerd. Procedure 1. Vul de ultrasoontank met water. 2. Schakel achtereenvolgens het ultrasoon en, indien aanwezig, de verwarming in en weer uit.
  • Pagina 33 Voor de documentatie van de testresultaten kunt u hier een documentatiesjabloon downloaden: https:/ /bandelin.com/folientest/ Daar treft u ook de video over het gebruik aan. Bovendien kunnen de folies op een geschikte wijze worden gearchiveerd (scan, foto enz.). Daardoor is te allen tijde een vergelijking van de folies mogelijk.
  • Pagina 34 7. De folie moet zijn geperforeerd, zie afbeelding. Anders wordt een controle van het apparaat door de Service van BANDELIN elec- tronic GmbH & Co. KG aanbevo- len: zie hoofdstuk 6.4 Reparatie. 8. Archiveer de folie met de test- datum en het serienummer van het ultrasoonbad.
  • Pagina 35 Instandhouding Bij BANDELIN electronic GmbH & Co. KG kunt u geschikte folietest- frames bestellen. De folietestframes zijn gedimensioneerd voor vele tankafmetingen. Voor het uitvoeren van de test is bovendien aluminiumfolie nodig. Deze is niet meegeleverd. Type Best.nr. voor FT 1...
  • Pagina 36: Reparatie

    Vul het formulier in en breng het goed zichtbaar buiten op de verpakking aan. Zonder ingevuld for- mulier wordt de zending niet in ontvangst genomen. Stuur het ultrasoonbad naar het volgende adres: BANDELIN electronic GmbH & Co. KG Heinrichstr. 3–4 12207 Berlijn Duitsland...
  • Pagina 37: Afvalverwijdering

    Afvalverwijdering 7 Afvalverwijdering WAARSCHUWING Gevaren voor de gezondheid door gecontamineerd ultrasoonbad – Decontamineer het ultrasoonbad vóór de afvalverwijdering, wanneer het met gevaarlijke stoffen in contact is gekomen. – Decontamineer ook het toebehoren vóór de afvalverwijdering. Gooi het ultrasoonbad vakkundig weg als elektronisch schroot, wanneer het niet meer kan worden gebruikt.
  • Pagina 38: Technische Gegevens

    Technische gegevens 8 Technische gegevens Elektrische gegevens Bedrijfsspanning 230 V~ (± 10%) 50/60 Hz Beschermingsklasse Mate van bescherming IP 32 Ultrasoonfrequentie 35 kHz Type Piek-ultrasoon- Verwar- Stroomver- Stroomver- vermogen/ mingsvermo- bruik (230 V) bruik (115 V) nominaal ultrasoonver- mogen RK 31 160/40 –...
  • Pagina 39 Technische gegevens Type Piek-ultrasoon- Verwar- Stroomver- Stroomver- vermogen/ mingsvermo- bruik (230 V) bruik (115 V) nominaal ultrasoonver- mogen RK 510 640/160 – RK 510 H 640/160 RK 512 H 860/215 RK 514 860/215 – RK 514 H 860/215 RK 514 BH 860/215 RK 1028 1200/300...
  • Pagina 40: Afmetingen En Gewichten

    Technische gegevens Afmetingen en gewichten Type Inwendige Werkinhoud Aansluiting Gewicht afmetingen van voor kogel- de ultrasoon- kraan tank (Afvoer) (l × b × h) [mm] [kg] RK 31 190 × 85 × 60 – RK 31 H 190 × 85 × 60 –...
  • Pagina 41 Technische gegevens Type Inwendige Werkinhoud Aansluiting Gewicht afmetingen van voor kogel- de ultrasoon- kraan tank (Afvoer) (l × b × h) [mm] [kg] RK 514 BH 325 × 300 × 200 12,5 G ½ RK 1028 500 × 300 × 200 19,0 G ½...
  • Pagina 42: Doseertabel

    Doseertabel 9 Doseertabel Type Werkin- Dosering houd Water + preparaat 10 % RK 31, 590 ml + 585 ml + 580 ml + 570 ml + 540 ml + RK 31 H 10 ml 15 ml 40 ml 30 ml 60 ml RK 52, 1,1 l +...
  • Pagina 43 Doseertabel Type Werkin- Dosering houd Water + preparaat 10 % RK 1028 C, 30,0 29,7 l + 29,4 l + 29,1 l + 28,5 l + 27,0 l + RK 1028 CH 300 ml 600 ml 900 ml 1,5 l 3,0 l RK 1040 28,0...
  • Pagina 44: Toebehoren

    Toebehoren 10 Toebehoren Inhangkorf K …, van roestvrij staal, zeefweefsel. Is behoedzaam voor het te sonificeren product en vermijdt schade aan de tankbodem. Optimale overdracht van het ultrasoon. Apparaathouder GH …, van roestvrij staal, maasbreedte 12 x 12 mm. Voor grotere afzonderlijke onderdelen. GH 1 voor glaskolven tot Ø...
  • Pagina 45 Toebehoren Inhangkorf Appa- Deksel D … Inzetkorf Korfdrager Deksel Inhangbak Type raathouder D … T RK 31 /H K 08 – D 08 – – – – RK 52 /H K 1 C GH 1 D 52 – – D 1 T –...
  • Pagina 46 Toebehoren Inzetkorven KD …, PD …, zeefweefsel. Geschikt voor inzetreservoirs, voor de reiniging van kleine delen. KD 0: roestvrij staal, binnen Ø 75 mm; PD 04: kunststof, binnen Ø 60 mm. Inzetreservoirs SD … (glas), EB … (roestvrij staal), KB …, PD … (kunststof). Voor de indirecte reiniging van kleine delen, geschikt voor gatendeksel en inzethouder met Ø...
  • Pagina 47 Toebehoren Inzetkorf Inzetreservoir Gatendek- Lepeldrager Inhangkorf Injectorhouder sel/ Type inzethouder RK 31 /H PD 04 KB 04, SD 05 DE 08 – – – RK 52 /H KD 0, PD 04 SD 06, SD 09, PD DE 52 – PK 1 C ED 0 06, EB 05 RK 100 /H,...
  • Pagina 48 Toebehoren Bevestigingsbeugels EK …, van roestvrij staal, voor laboratoriumkolven. Voorkomt drijven. Voor het inschroeven in inhangkorven en apparaathouders. EK 10 – 10 ml, max. Ø 31 mm EK 25 – 25 ml, max. Ø 42 mm EK 50 – 50 ml, max. Ø 52 mm EK 100 –...
  • Pagina 49 Toebehoren Bevestigingsbeugels Greepverstel- Reageer- Houder tablet- Zeef- Silico- Bevesti- voor laboratoriumkol- ling buis- teerstempel houder gingskle houder noppen- mmen Type RK 31 /H – – – – – – – RK 52 /H EK 10, EK 25, EK 50, GV 3 RG 2 –...
  • Pagina 50 Toebehoren 50/52 1676-001 NL/2021-01...
  • Pagina 51 51/52 1676-001 NL/2021-01...
  • Pagina 52 1 2 GmbH & Co. KG Heinrichstr. 3–4 12207 Berlijn Duitsland Tel.: +49 30 76880-0 Fax: +49 30 7734699 info@bandelin.com www.bandelin.com Redactie: ZINDEL AG – Technische Dokumentation und Multimedia, www.zindel.de 1676-001 NL/2021-01...
