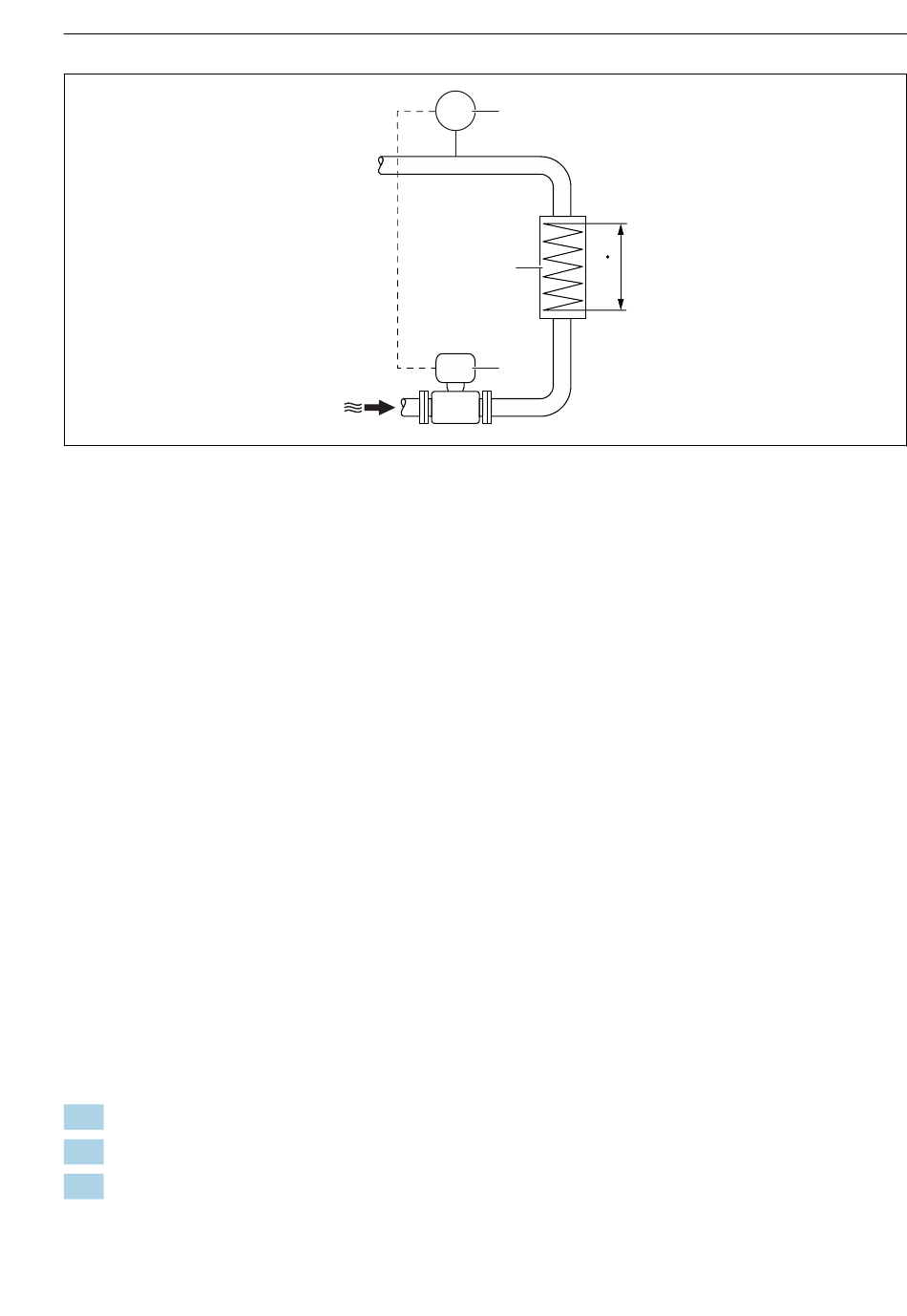

Layout boor warmteverschilmeting in verzadigde stoom en water
1
Meetinstrument
2
Temperatuursensor
3
Warmtewisselaar
Q
Warmtestroom
Beschermafdekking
Houd de volgende minimale afstanden aan: 222 mm (8,74 in)
5.2
Montage van het meetinstrument
5.2.1
Benodigd gereedschap
Voor transmitter
• Voor verdraaien van de transmitterbehuizing: steeksleutel8 mm
• Voor openen van de borgklemmen: inbussleutel3 mm
• Voor verdraaien van de transmitterbehuizing: steeksleutel8 mm
• Voor openen van de borgklemmen: inbussleutel3 mm
Voor sensor
Voor flenzen en andere procesaansluitingen: passend montagegereedschap
5.2.2
Voorbereiden van het meetinstrument
1.
Verwijder alle resterende transportverpakking.
2.
Verwijder alle beschermafdekkingen en beschermdoppen van de sensor.
3.
Verwijder de sticker op het deksel van het elektronicacompartiment.
Endress+Hauser
TT
2
3
Q
1
Installatie
A0019209
21
