Connectoren
h
[DIII (F1/F2) en P1P2 (P1/P2)] 2×2 communicatielijnen,
sluiten de intelligent Tablet Controller aan op respectievelijk
DIII-compatibele units en P1P2-compatibele units. De P1P2-
aansluiting is voorbehouden voor toekomstig gebruik.
i
[RS‑485] Voorbehouden voor toekomstig gebruik.
k
[CPU IF] USB 2.0 type B-aansluiting. Voor aansluiting op de
CPU-module. Doet dienst als voeding en
communicatiekanaal voor de I/O-module.
l
[Di1‑4 en Do] Klemmen voor aansluiting van digitale inputs
(Di) en digitale outputs (Do). De Do-aansluiting is
voorbehouden voor toekomstig gebruik.
Bedieningen en schakelaars
a
[RESET] Voorbehouden voor toekomstig gebruik.
g
[DIII MASTER] Schakelaar voor instellen van de intelligent
Tablet Controller op "MASTER" of "SLAVE" in een DIII-NET-
configuratie. Fabrieksinstelling: linkerstand (MASTER).
j
[DIP SW] Moduskiezer. Fabrieksinstelling: bit 1 ingesteld op:
"ON (ON (ON))"; bit 2-4 ingesteld op: "OFF (OFF (OFF))".
m
[Hendel] Hulp bij het monteren/demonteren van de module
op/van een DIN-rail.
Leds
b
[CPU ALIVE] (Groen) Deze led knippert wanneer de I/O-
module normaal werkt. Zie de tabel hieronder voor meer
informatie over led's.
c
[ALARM] (Rood) Deze led brandt of knippert als er een
storing gedetecteerd is. Zie de tabel hieronder voor meer
informatie over led's.
d
[RS‑485] (Oranje) Deze led knippert wanneer er via de
RS‑485-poort data wordt verstuurd of ontvangen.
e
[P1P2 MONITOR] (Oranje) Deze led knippert wanneer er via
de P1P2-lijn data wordt verstuurd of ontvangen.
f
[DIII MONITOR] (Oranje) Deze led knippert bij DIII-NET-
communicatie.
Tabel led-status en werking (I/O-module)
Werking
Normaal
Hardwaredefect
Stroomonderbreking
Communicatie-onderbreking tussen
CPU-module en I/O-module
(10 seconden of langer)
7.2.1
Bedradingsvereisten
WAARSCHUWING
Alle lokale bedrading en componenten MOETEN worden
geïnstalleerd door een erkend elektricien en MOETEN
voldoen aan de geldende wetgeving.
DCC601A51
intelligent Tablet Controller
4P414342-1D – 2020.12
l
m
CPU ALIVE ALARM
Knippert
OFF
OFF
ON
OFF
OFF
ON
Knippert
7
Installatie
7.1
Installatie van de intelligent Tablet
Controller hardware
De componenten van de intelligent Tablet Controller moeten in een
elektriciteitskast op een 35 mm DIN-rail worden gemonteerd. Zie
"6.3.1 Over de installatieplaats en
informatie.
7.1.1
Installatie van de 3 hardwarecomponenten
van de intelligent Tablet Controller

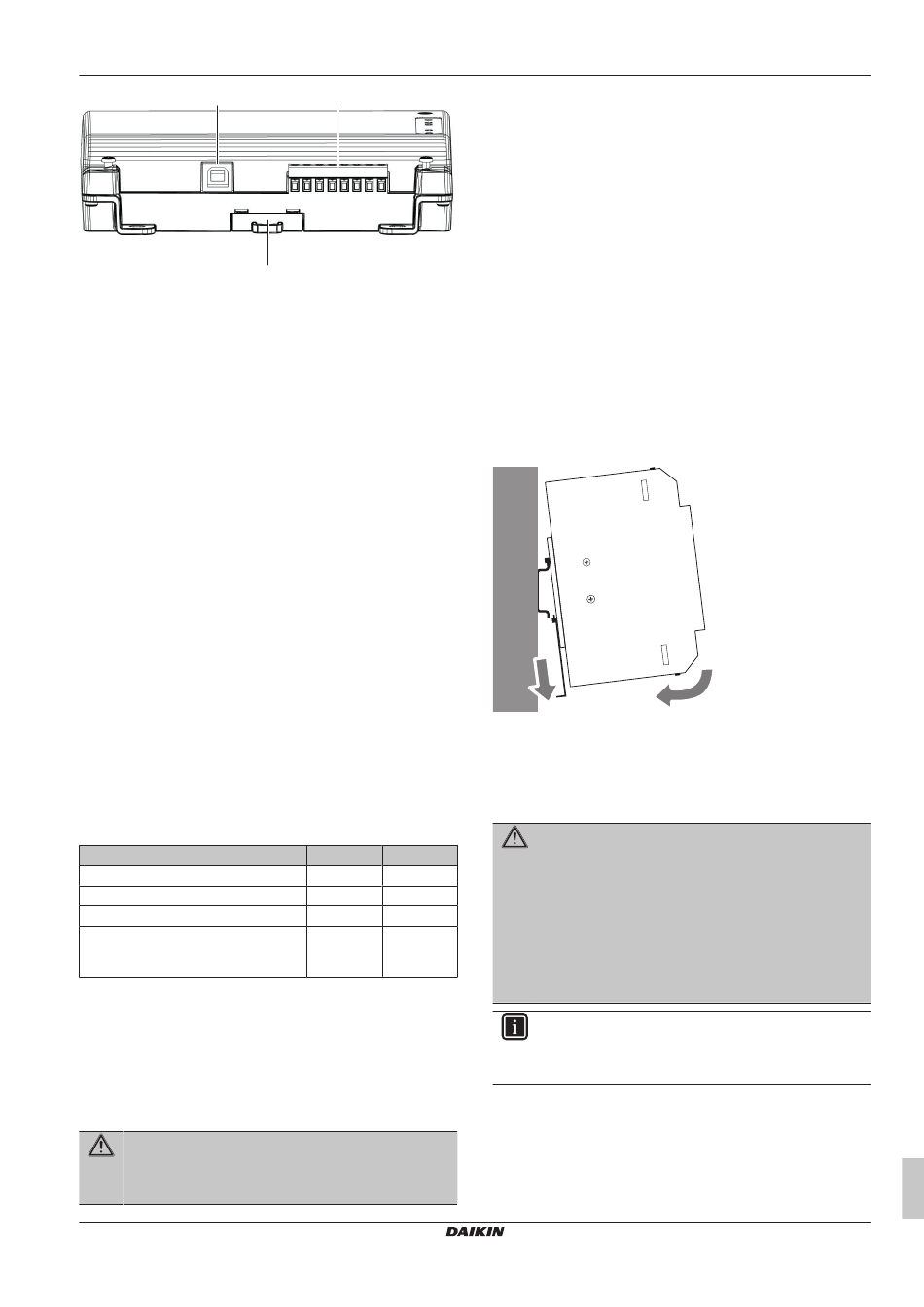

1 Plaats de module over de bovenkant van de DIN-35-rail zodat
de bovenste haak aan de achterkant vasthaakt.
2 Duw de module in richting 'a' tot de onderste haak vastklikt in
de rail.
3 Trek indien nodig de hendel op de onderste delen van de
module in richting 'b' om de module vast te klikken op de rail.
Gebruik indien nodig een platte schroevendraaier.
4 Herhaal de vorige stappen voor alle andere modules.
b
a
7.2
Over elektrische bedrading
In dit hoofdstuk wordt de procedure beschreven voor het aansluiten
van de componenten van de intelligent Tablet Controller kit op
toestellen van Daikin en andere apparatuur.
WAARSCHUWING
▪ Schakel de elektrische voeding NIET in vooraleer alle
draden en kabels aangesloten te hebben. Anders
bestaat het risico van elektrische schok.
▪ Wanneer de bedrading voltooid is, controleer twee
maal of alle draden en kabels wel goed aangesloten
zijn vooraleer de stroomtoevoer aan te schakelen.
▪ Alle wat ter plaatse moet worden voorzien of uitgevoerd
(onderdelen, materiaal en elektrische werkzaamheden)
MOET voldoen aan de toepasselijke wetgeving.
INFORMATIE
Bij het samenstellen van deze handleiding zijn NIET alle
connectoren actief, maar zij zijn voorzien voor toekomstig
gebruik.
Alle bedrading moet voldoen aan de volgende vereisten:
7 Installatie
-richting" [ 4 5] voor meer
