Nr.
Kabel
1
PE-kabel
2
AC-uitgangskabel
3
DC-ingangskabel
(Optioneel) RS485-
4
communicatiekabel
AC-
5
stroomonderbreker
Opmerking a: Vijfaderige kabels met een dwarsdoorsnede van 5 x 35 mm
niet ondersteund.

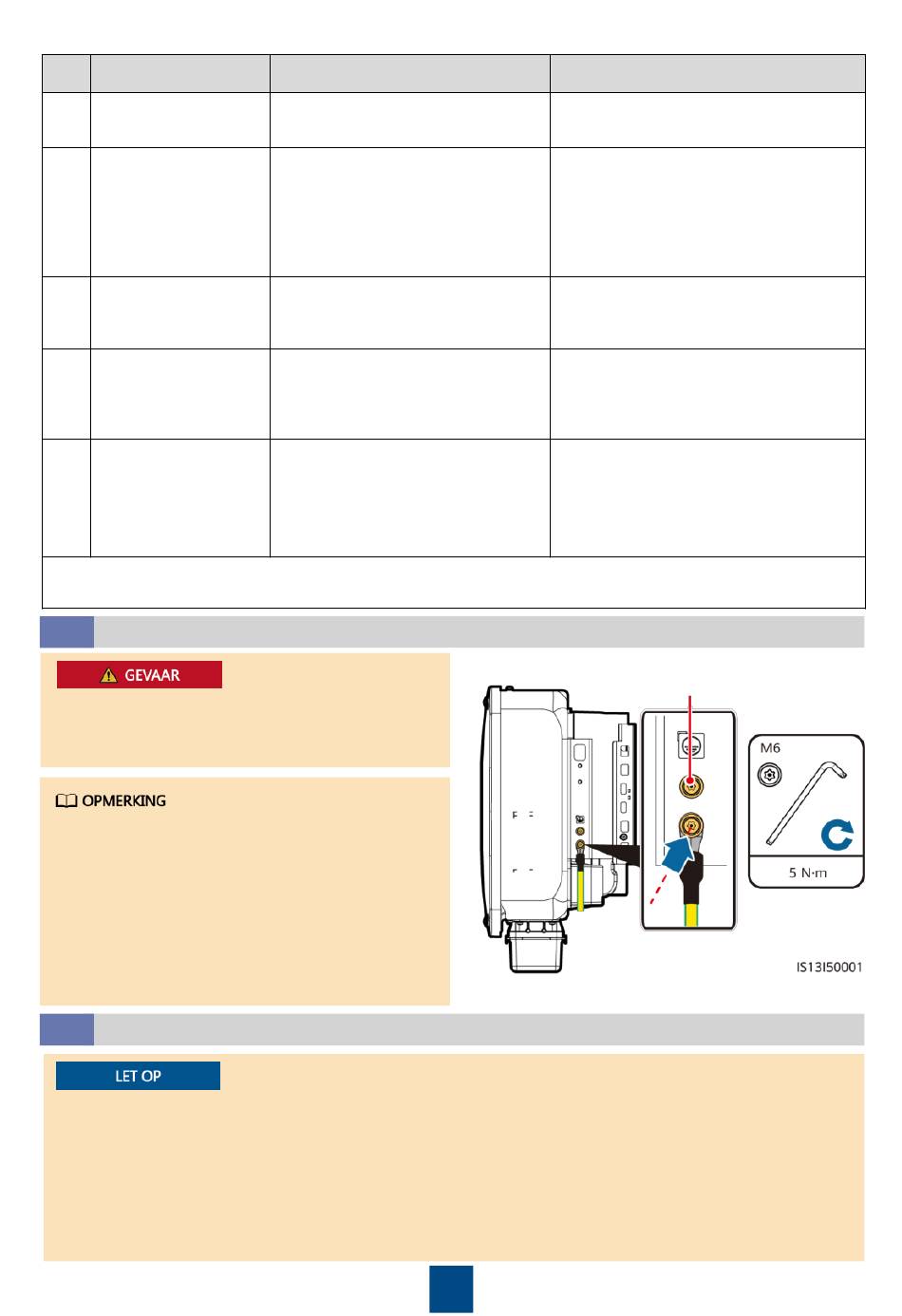

4.2
Een PE-kabel aansluiten
Sluit de nuldraad niet aan op de behuizing
als een PE-kabel. Anders kunnen er
elektrische schokken ontstaan.
•
Het PE-punt bij de AC-uitgangspoort wordt
alleen gebruikt als een PE-
spanningsvereffeningspunt en niet als
vervanging van het PE-punt op de
behuizing.
•
Het wordt aanbevolen om na het
aansluiten van de PE-kabel silicagel of verf
rond de aardklem aan te brengen.
4.3
De AC-uitgangskabel installeren
•
Gebruik een dopsleutel en verlengstang om de AC-voedingskabel aan te sluiten.
De verlengstang moet langer zijn dan 100 mm.
•
De PE-kabel moet genoeg speling hebben, zodat de PE-kabel de laatste kabel is waarop
kracht wordt uitgeoefend wanneer de AC-uitgangskabel wegens overmacht aan trekkracht
wordt blootgesteld.
•
Installeer geen apparatuur van derden in de AC-aansluitdoos.
•
U moet de M8 OT-aansluitingen zelf voorbereiden.
Type
Eenaderige kabel met koperen
ader voor buitengebruik
Kabel met koperen/aluminium
a
ader voor buitengebruik
Standaard PV-kabel voor
buitengebruik (aanbevolen
model: PV1-F)
Afgeschermde getwiste
tweeaderige kabel met twee
kernen (aanbevolen model:
DJYP2VP2-2x2x0.75)
Aanbevolen: driefasige AC-
stroomonderbreker
Specificaties
Dwarsdoorsnede geleider ≥ 16 mm
•
Dwarsdoorsnede geleider: Kabel
met koperen ader voor
buitengebruik van 16-50 mm
kabel met aluminium ader voor
buitengebruik van 35-50 mm
•
Kabelbuitendiameter: 16–38 mm
•
Dwarsdoorsnede geleider:
4–6 mm
•
Kabelbuitendiameter: 5,5-9 mm
•
Dwarsdoorsnede geleider:
0,2-1 mm
•
Kabelbuitendiameter: 4-11 mm
Nominale spanning ≥ 500 V AC
Nominale stroom:
63 A (29.9KTL/30KTL)
•
•
80 A (20KTL)
•
100 A (36KTL/40KTL)
Gereserveerd PE-punt
5
2
2
2
2
of 5 x 50 mm
worden
2
2
of
2
