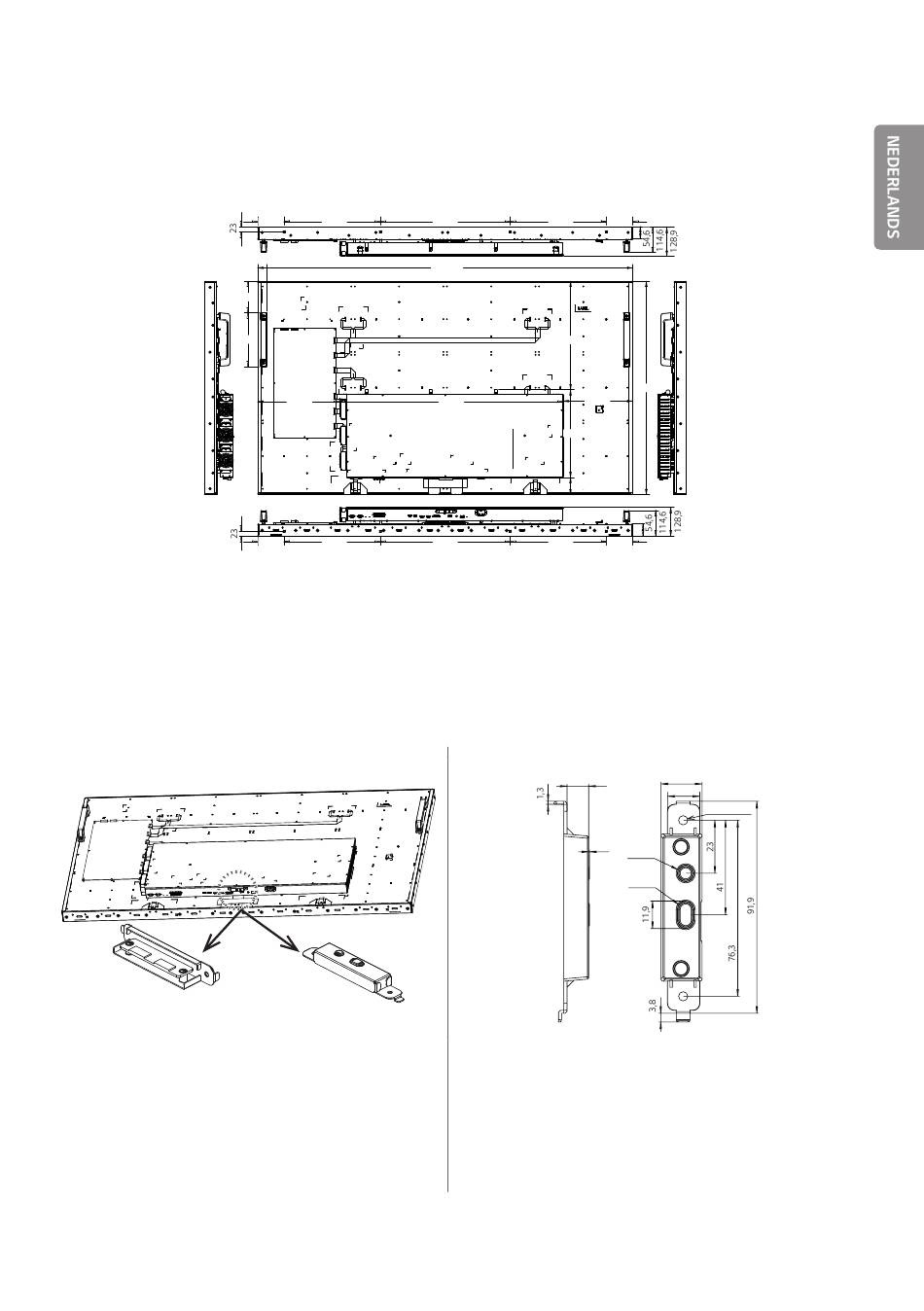

Installatiehandleiding van de behuizing
DE SCHROEFGATEN VAN HET PANEEL BEVESTIGEN
•
Gebruik de schroefgaten aan de zijkant bij het monteren van het paneel.
•
Verwijder het tape als u de schroefgaten op de zijkant gebruikt.
•
Schroefgat zijkant: M4, aanhaalmoment - 8 tot 12 kgf·cm (onder- en bovenkant: 4 gaten op elke kant)
•
Omdat de diepte van het schroefgat van de paneelmodule 10,0 mm is, dient u schroeven van 12,0 mm te gebruiken.
•
Gebruik van een schroef langer dan 12,0 mm kan schade aan de LCD-module veroorzaken.
INSTALLATIE VAN DE IR-EENHEID, HELDERHEIDSSENSOR, LED EN UITBREIDINGSPRINTPLAAT
Uitbreidingsprintplaat
•
Als u een PEM-moer gebruikt, kan het product
beschadigd raken.
•
Verwijder het label alleen als u de montagegaten op de
zijkant wilt gebruiken. Verwijder het label niet als u de
montagegaten op de zijkant niet wilt gebruiken.
117,6
430
41,6
140,4
240
365,3
117,6
430
IR-eenheid
580
430
1675,2
485,2
310,7
999,2
392
76,4
580
430
9,4
0,3
<IR-eenheid>
•
Verwijder het kabeltje van de sensor.
•
Bevestig de uitbreidingsprintplaat nadat u de sensor
hebt verwijderd.
(Eenheid: mm)
117,6
953,6
117,6
(Eenheid: mm)
17,8
13,9
Gat2-Φ4
Φ 7,3
Φ 7,3
13
