- Pagina 1 Installatiehandleiding UMR ECO Universele Modulaire Regeling > Uw comfort, onze missie!
- Pagina 2 Wij staan open voor kritiek, tips en adviezen, dus mocht u iets tegengekomen zijn wat u met ons wilt delen, dan houden wij ons graag aanbevolen. Voor de recentste uitgaven van de onderwerpen uit dit handboek verwijzen wij u naar onze website, www.wth.nl. daar treft u tevens onze documentatie digitaal aan.
-
Pagina 3: Tabel
WTH Vloerverwarming B.V. WTH Vloerverwarming B.V. behoudt zich het recht voor om onderdelen op elk gewenst moment te wijzigen, zonder voorafgaande of directe kennisgeving aan de afnemer. De inhoud van deze installatiehandleiding kan eveneens worden gewijzigd zonder voorafgaande waarschuwing. -
Pagina 4: Inhoudsopgave
Inhoudsopgave Algemeen Doelgroep Werkingsprincipe Certificering Garantie Specificaties Samenstelling van de UMR Technische specificaties Veiligheidsvoorschriften Montage Wandmontage Algemene aansluitinstructies Bekabeling bovenzijde UMR Bekabeling onderzijde UMR Componenten aansluiten Ingangen 5.1.1 Thermostaatingang (1) 5.1.2 Thermostaatingang 2 t/m 7 (2) 5.1.3 Maximaal beveiliging (3) 5.1.4 Retourbegrenzing (4) 5.1.5... - Pagina 5 Inhoudsopgave Storingzoeken Onderhoud, reiniging en verwijderen Onderhoud Reiniging Verwijderen Figuren Figuur 1 Aansluiting bekabeling Figuur 2 Trekontlasting Figuur 3 Schema aansluitmogelijkheden Figuur 4 Schema aansluitmogelijkheden uitbreidingsmodule Figuur 5 Schema aansluitmogelijkheden onderzijde Figuur 6 Schema aansluitmogelijkheden onderzijde Figuur 7 Schema aansluitmogelijkheden Tabellen Tabel 1 Technische specificaties...
-
Pagina 7: Algemeen
Werkingsprincipe De UMR ECO is een regeling welke in combinatie met maximaal 7 thermostaten de ruimte of ruimten op een comfortabele en energiezuinige manier regelt. De regeling schakelt de secundaire en primaire regeling van de gehele vloerverwarmingsinstallatie inclusief de warmteopwekker. -
Pagina 8: Specificaties

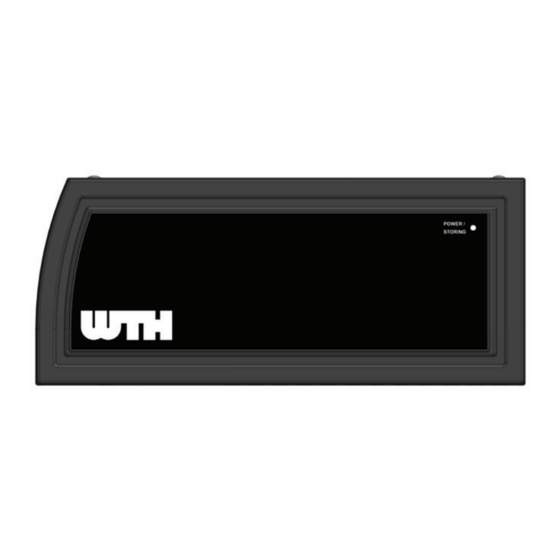

Specificaties Samenstelling van de UMR De UMR ECO bestaat uit de volgende componenten: Figuur 1: Deksel Figuur 2: Bodembehuizing met printplaat Technische specificaties Tabel 1: Technische specificaties Onderdelen UMR ECO Voeding 230VAC / 50 Hz 7 stuks aan-uit of Aantal thermostaat ingangen power stealing i.c.m. -
Pagina 9: Veiligheidsvoorschriften
Indien aan de UMR wordt gewerkt moet deze ten allen tijde spanningsloos worden gemaakt. De printplaat die zich in de UMR ECO bevindt is individueel afgezekerd met een glaszekering van 500 mA. De uitgangen (230V) zijn aanrakingsveilig uitgevoerd. De UMR dient conform NEN1010 te worden aangesloten door een erkend installateur. -
Pagina 10: Montage
Montage De UMR kan aan de wand worden bevestigd door middel van bijgeleverde schroeven. Onderstaand wordt de wijze van bevestigen in stappen beschreven. Montage op de wand Waarschuwing voor gevaar: Voordat de UMR geopend wordt dient deze eerst spanningloos te worden gemaakt. 1. -
Pagina 11: Algemene Aansluitinstructies
Algemene aansluitinstructies Bekabeling bovenzijde UMR 1. Voer de bekabeling die aan de bovenzijde van de UMR dient te worden aangesloten, onder de aansluitprint door. 2. Vouw de kabel inclusief mantel stevig dubbel, eventueel met een tangetje. 3. Sluit de kabels in volgorde aan van links naar rechts (zie nummering op figuur 4). 4. -
Pagina 12: Bekabeling Onderzijde Umr
Bekabeling thermomotoren onderzijde UMR 1. Vouw de kabel inclusief mantel stevig dubbel, eventueel met een tangetje. 2. Druk de dubbelgevouwen kabel in één van de openingen bestemd voor de trekontlasting. Deze openingen bevinden zich in de behuizing aan de voor/onderzijde van de regelaar (zie figuur 6). 3. -
Pagina 13: Componenten Aansluiten
Indien het contact van de ruimtethermostaat gesloten is betekent dit dat er warmtevraag is. De UMR ECO beschikt over 7 thermostaat ingangen. Alle ingangen bevinden zich aan de bovenzijde van de UMR. Hier kunnen de thermostaten op worden aangesloten. -
Pagina 14: Thermostaatingang (1)
1. Indien men een bus klokthermostaat toepast (WTH art. nr. D9388) zal de regeling als volgt functioneren: - Tijdens T1 bijv. 18°C = afwezig > master/slave regeling (dit betekent dat uitsluitend de bus (hoofd) thermostaat de CV ketel kan aansturen). -
Pagina 15: Circulatiepomp
De UMR ECO beschikt over 11 thermomotor uitgangen (230 Volt) voor de groeps- afsluiters en 1 primaire thermomotor uitgang (230 Volt). Alle uitgangen bevinden zich aan de onderzijde van de UMR. Hier kunnen de thermomotoren op worden aangesloten. -
Pagina 16: Storingzoeken
Storing zoeken Onderstaande tabel geeft een overzicht van de diverse storingsmeldingen en hun mogelijke oorzaak. Tabel 2: Overzicht storingsmeldingen Omschrijving probleem Mogelijke oorzaken Maatregelen Groene LED brand CV standby Installatie in orde Gele LED brand CV in bedrijf Installatie in orde Groene LED knippert 1 keer Pomp/ventiel kick Stopt binnen 3 min. -
Pagina 17: Onderhoud, Reiniging En Verwijderen
Onderhoud, reiniging en verwijdering Onderhoud Waarschuwing voor gevaar: Onderhoudswerkzaamheden mogen slechts uitgevoerd worden door technisch vakbekwame personen. Om een minimum aan storingen te kunnen garanderen is regelmatig en gepland onderhoud aan het systeem noodzakelijk. Een goed onderhouden systeem draagt tevens bij aan veilig en verantwoord functioneren. Reiniging Waarschuwing voor gevaar: Gebruik géén water of andere schoonmaakmiddelen... -
Pagina 18: Bijlage 1
Bijlage 1 EU Verklaring van Overeenstemming... -
Pagina 19: Alles In Één Hand
Ontwerp, calculaties, engineering, projectmanagement en montage; WTH beheerst het gehele traject. Maar WTH biedt u nog meer! Uw vragen zijn voor ons de ultieme uitdaging. En voor extra ondersteuning of servicecontracten kunt u altijd terecht bij onze serviceafdeling. Kenniscentrum voor verwarmen en koelen >...
