Aansluitingen achterkant toestel

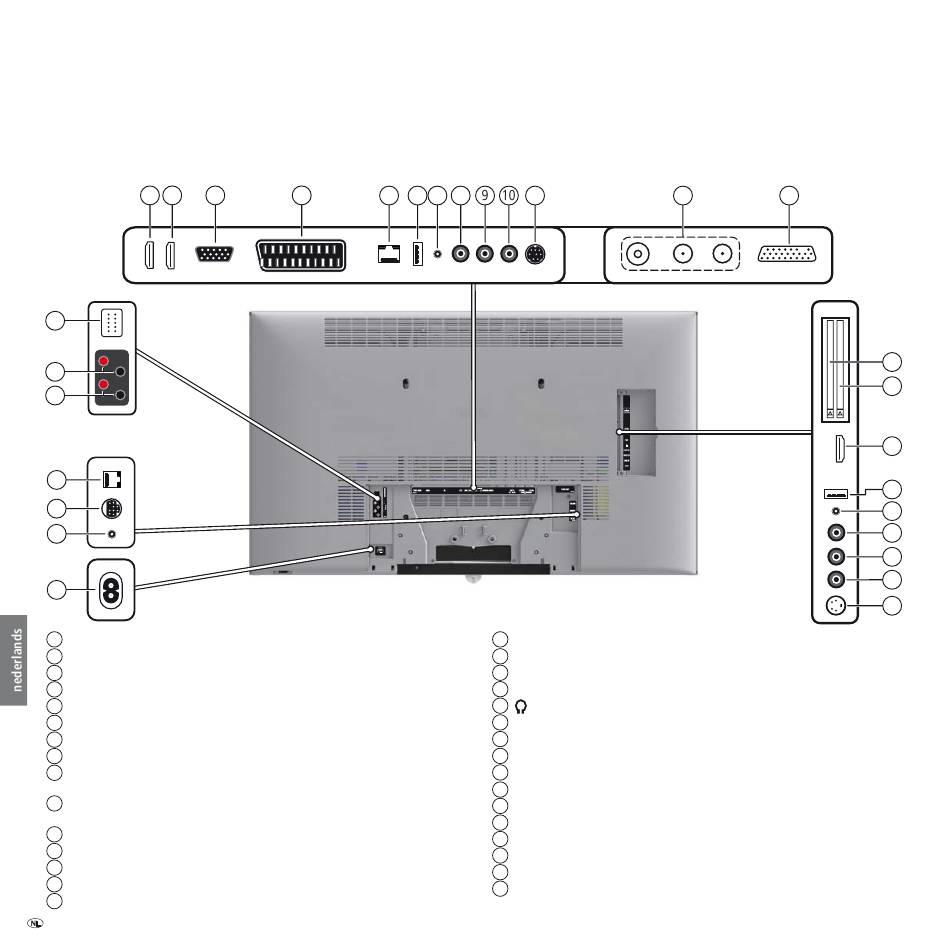

Positie van de aansluitingen
De positie van de aansluitingen wordt hieronder bij wijze van voorbeeld (Individual 40/46) weergegeven. Naargelang van het gebruikte toesteltype
kunnen de beschikbaarheid en de positie van de verschillende aansluitingen verschillen.
1 2
3
29
28
27
26
25
24
23
1 HDMI 1 - HDMI-ingang 1
2 HDMI 2 - HDMI-ingang 2
3 PC IN - VGA-/XGA-ingang
4 AV - Euro-AV-bus
5 LAN - Netwerkaansluiting
6 USB - USB-aansluiting
7 AUDIO IN - Audio-ingang (analoog)
8 AUDIO DIGITAL OUT - Digitale audio-uitgang
9 AUDIO DIGITAL IN - Digitale audio-ingang /
AUDIO OUT L - Geluidsuitgang links (analoog)
10 CENTER IN - Centeraudio-ingang (analoog) /
AUDIO OUT R - Geluidsuitgang rechts (analoog)
11 SERVICE - Servicebus
12 ANT-TV - Antenne/kabel analoog/digitaal
12 ANT SAT / ANT SAT 2 - Satellietantenne (Sat-tuner 1 of Sat-tuner 2)
12 ANT SAT - Satellietantenne (Sat-tuner 1)
13 AUDIO LINK - Surround-audio-uitgangen (analoog)
- 30
4
5
6 7
8
11
14 CI-COMMON INTERFACE - Common Interface 1 (CI-slot 1)
15 CI-COMMON INTERFACE - Common Interface 2 (CI-slot 2)
16 HDMI 3 - HDMI-ingang 3
17 USB - USB-aansluiting
18
- Hoofdtelefoonaansluiting
19 AUDIO IN L - Audio-ingang links (AVS)
20 AUDIO IN R - Audio-ingang rechts (AVS)
21 VIDEO IN - Video-ingang (AVS)
22 AVS - S-video-aansluiting (AVS)
23 220-240V~ 50/60Hz – Netaansluiting
24 IR LINK - Infraroodzenderaansluiting
25 CONTROL - Draaivoetbesturing
26 RS-232C - Seriële interface
27 AUDIO OUT L - Luidsprekeraansluiting links ( + /–)
28 AUDIO OUT R - Luidsprekeraansluiting rechts ( + /–)
29 SYSTEMSPEAKER - Loewe-systeemluidsprekeraansluiting
