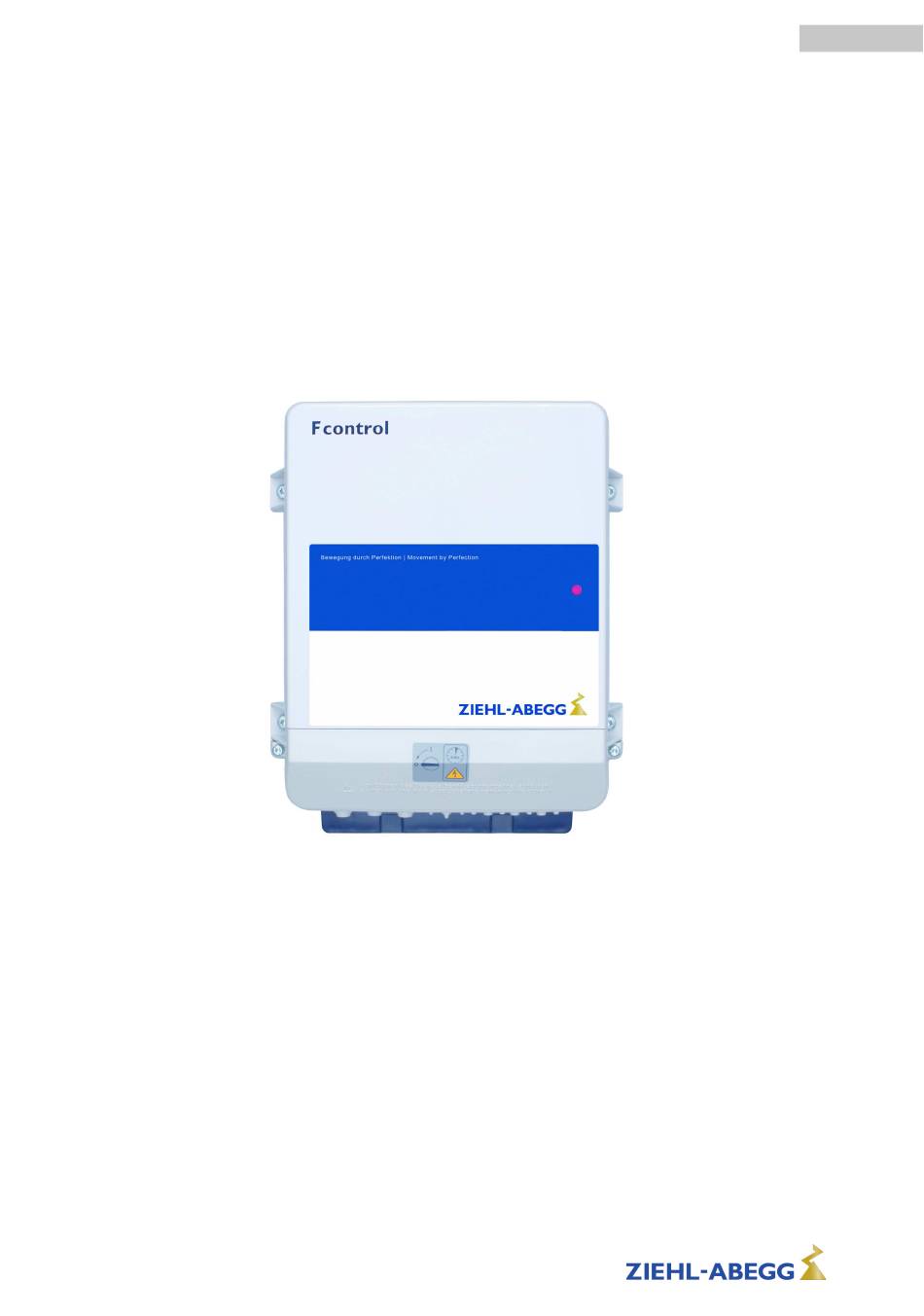

- Pagina 1 nederlandse Fcontrol Basic FSDM2.5..50M Frequentieomvormer met geïntegreerd sinusfilter voor 3 ~ ventilatoren Bedieningsinstructies Toerentalinsteller met 0...10 V ingang voor opgave van het ventilatortoerental Bewaren om te raadplegen! L-BAL-E162-NL 2022/02 Index 008 Art.-nr.
-
Pagina 2: Inhoudsopgave
Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Inhoudsopgave Algemene aanwijzingen ........... . . Betekenis van de bedieningshandleiding . - Pagina 3 Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Analoge ingang “E1” voor de opgave van het ventilatortoerental ....Uitgangsspanning “10 V” ..........5.10 Spanningsvoorziening voor externe apparaten (+24V, GND) .
-
Pagina 4: Algemene Aanwijzingen
Uit de gegevens, afbeeldingen c.q. tekeningen en beschrijvingen kunnen daarom geen aanspraken worden afgeleid. Wijzigingen voorbehouden. De ZIEHL-ABEGG SE is niet aansprakelijk voor schade op grond van foutief gebruik, oneigenlijk gebruik, onvakkundig gebruik of als gevolg van niet geautoriseerde reparaties c.q. wijzigingen. -
Pagina 5: Veiligheidsinstructies
Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Veiligheidsinstructies 2 Veiligheidsinstructies Beoogd gebruik Het apparaat is uitsluitend bestemd voor de in de orderbevestiging genoemde taken. Een andere of verdergaande toepassing, indien niet contractueel overeengekomen, geldt als niet reglementair. De fabrikant is niet aansprakelijk voor hieruit resulterende schade. Dit risico wordt uitsluitend door de gebruikersonderneming resp. -
Pagina 6: Inbedrijfstelling En Tijdens De Werking
Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Veiligheidsinstructies Inbedrijfstelling en tijdens de werking Opgelet! • Bij de inbedrijfstelling kunnen zich onverwachte en gevaarlijke situatie voor de gehele installatie op grond van verkeerde instellingen, defecte componenten of verkeerde elektrische aansluitingen voordoen. Alle personen en voorwerpen moeten uit het gevarenbereik gehaald worden. •... -
Pagina 7: Veranderingen / Ingrepen In Het Toestel
ZIEHL-ABEGG. Deze onderdelen zijn speciaal voor het toestel geconcipieerd. Bij onderdelen van derden is niet gegarandeerd dat deze aan de eisen en veiligheidsnormen voldoen. Onderdelen en speciale uitvoeringen die niet door ZIEHL-ABEGG zijn geleverd zijn niet door ZIEHL-ABEGG voor gebruik vrijgegeven. -
Pagina 8: Vermogensplaatje
Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Productoverzicht Vermogensplaatje Het typeplaatje bevat de technische gegevens die op het geleverde product van toepassing zijn. Voorbeeld van typeplaatje Beschrijving Beschrijving Typeaanduiding Artikel-nr. Merknaam ZIEHL-ABEGG Serienummer: Spanningstype Productiecode Netspanning DATA MATRIX code serienummer Netfrequentie Europese conformiteitsaanduiding Nominaalstroom (Uitgang) -
Pagina 9: Montage
Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Montage 4 Montage Algemene aanwijzingen Opgelet! Om een defect van de frequentieomvormer op grond van montagefouten of omgevingsinvloeden te voorkomen moeten tijdens de mechanische installatie met de hieronder genoemde punten rekening worden gehouden: • Voor de montage het apparaat uit de verpakking halen en op eventuele transportschade controleren. -
Pagina 10: Bevestiging Van Het Apparaat
Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Montage Bevestiging van het apparaat Het bevestigingstype en het aantal bevestigingspunten zijn afhankelijk van de huisuitvoering. Voor een veilige bevestiging moeten alle beschikbare bevestigingspunten worden gebruikt. Ga als volgt te werk: Type FSDM2.5M Bevestiging aan 3 punten GM00006A_M 15.12.2015 Bevestigingspunt “1”... - Pagina 11 Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Montage Type FSDM32...50M Bevestiging aan 8 punten GM00002A_M 15.12.2015 8 bevestigingspunten boren. " De schroeven van de bevestigingspunten “1” - “4” tot een afstand van ca. 5 mm naar binnen " draaien en het apparaat aanbrengen. De schroeven van de bevestigingspunten “1”...
-
Pagina 12: Kabelinvoer
Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Montage Kabelinvoer Ga als volgt te werk: Deksel van aansluitruimte afnemen. " Afhankelijk van de huisuitvoering de kabelinvoeren overeenkomstig de kabeldoorsnede afknippen " of alternatief de kabelinvoer voor schroefverbindingen gebruiken. Bij behuizingen van plaatstaal zijn stoppen meegeleverd, niet gebruikte ingangen sluiten! Kabel vakkundig strippen en invoeren. -
Pagina 13: Buitenmontage
Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Elektrische installatie Buitenmontage Een buitenmontage tot -20 °C is mogelijk wanneer het toestel niet stroomloos geschakeld wordt. Aanbrenging indien mogelijk tegen weersinvloeden beschermd, d.w.z. ook directe zonbestraling uitsluiten! Montageplaats bij landbouw Monteer het apparaat bij gebruik binnen de veehouderij indien mogelijk niet in de stal zelf, maar in een voorruimte waarin minder schadelijke stoffen aanwezig zijn. -
Pagina 14: Aansluitruimte
Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Elektrische installatie Aansluitruimte Voorbeeld: Rangschikking van de klemmen bij apparaten in aluminium grondplaat 1 Net 2 Motor 3 Meldrelais 4 Uitsturing 5 Stekker J1 voor temperatuurbewaking TB/TP 6 Stekker E1.1/E1.2 voor toerentalopgavesignaal Maximale aansluitingsdoorsneden voor klemmen vermogensdeel Motor Type flexibel... -
Pagina 15: Installatie Volgens Emv
Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Elektrische installatie Installatie volgens EMV 5.3.1 Leiding motor De van toepassing zijnde norm voor de storingsuitzending is de EN IEC 61000-6-3. Het aanhouden van de norm wordt met ongeschermde motortoevoerleiding bereikt. 5.3.2 Stuurleidingen Om instrooiingen te voorkomen, moet op voldoende afstand tot net- en motorleidingen worden gelet. De lengte van de stuurleidingen mag max. -
Pagina 16: Zekering Kabelbescherming
Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Elektrische installatie 5.4.3 Zekering kabelbescherming De zekering voor aansluiting op de voeding moet worden gemaakt op basis van het gebruikte type kabel, het type installatie, de bedrijfsomstandigheden en de lokale normen. De informatie voor de maximaal toegestane back-upzekering van het apparaat moet strikt worden nageleefd (zie Technische gegevens). -
Pagina 17: U/F-Karakteristiek
Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Elektrische installatie 5.6.3 U/f-karakteristiek Diagram Opgavesignaal en U/f-karakteristiek (quadratisch) = 50 Hz 100 % = 48.5 Hz edge = 0 % [Hz] start Analog In 1 0...10 V 0...20 mA 90 100 0...100 % PWM 01.02.2013 v_u_f_fcon_basic_setsig.vsd Analog In: Toerentalvrijgave signaal (0 - 10 V, 0...20 mA, 0...100 % PWM) -
Pagina 18: Analoge Ingang "E1" Voor De Opgave Van Het Ventilatortoerental
Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Elektrische installatie Analoge ingang “E1” voor de opgave van het ventilatortoerental Het apparaat heeft een analoge ingang voor opgave van het ventilatortoerental. Aansluiting “E1”- “GND” (analoog In 1). In de fabriek is de ingang voor een 0...10 V toerentalopgavesignaal geconfigureerd. Voor een 0...20 mA signaal of een PWM-signaal is een aanpassing met interne stekkers nodig. - Pagina 19 Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Elektrische installatie Mogelijkheden voor de toerentalopgave bij typen FSDM22...50 0...10 V (fabrieksinstelling) Aansturing10via extern opgavesignaal 0...10 V Toerentalopgave via een externe potentiometer (10 kΩ) aan de klemmen “+10 V” en “GND” met aftakking op klem “E1”.
-
Pagina 20: Uitgangsspanning "10 V
Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Elektrische installatie Uitgangsspanning “10 V” Spanningsvoorziening bijv. voor de toerentalopgave via een externe potentiometer. Aansluiting: “10 V” - “GND” (max. belasting zien Technische gegevens en aansluitschema). • Spanningsuitgangen van meerdere apparaten mogen niet met elkaar worden verbonden! •... -
Pagina 21: Handmatige Bypass-Schakelaar Type S-D-25 En S-D-50
Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Elektrische installatie Schakelvoorstel: Bypass met noodzakelijk tijdvertraging Inverter / Bypass Inverter / Bypass Frequency Inverter Frequency Inverter Inverter Inverter Bypass Bypass EMPO26K3 Motor 3~ Motor 3~ 10.11.2022 * Voor digitale ingang programmering op functie "Vrijgave" vereist 5.14 Handmatige bypass-schakelaar type S-D-25 en S-D-50 Als accessoires zijn handmatige hoofdschakelaars met bypassfunctie verkrijgbaar. -
Pagina 22: Potentiaal Van De Stuurspanningsaansluitingen
(Montage bedieningshandleiding van de extra module). Het aanbod aan extra modules wordt continu vergroot en aan de markteisen aangepast. De actueel beschikbare extra modules kunnen bij ZIEHL-ABEGG worden aangevraagd. Voorbeelden voor actueel beschikbare extra modules Type Art.-nr. -
Pagina 23: Inbedrijfstelling
Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Inbedrijfstelling 6 Inbedrijfstelling Voorwaarden voor de inbedrijfstelling Opgelet! 1. Het toestel moet overeenkomstig de gebruiksaanwijzing zijn gemonteerd en aangesloten. 2. Alle aansluitingen moeten nogmaals op correctheid worden gecontroleerd. 3. De netspanning moet overeenstemmen met de gegevens op het typeplaatje. 4. - Pagina 24 Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Diagnose / Storingen Reactie van het apparaat Relais Code Toelichting Verhelpen Uitval van een fase Na een uitschakeling vindt bij voldoende spanningsvoeding na ca. 5 sec. een De controller beschikt over een inge- startpoging plaats. Dit gebeurt zolang tot bouwde fasebewaking, bij netstoring weer alle 3 netfasen aanwezig zijn.
-
Pagina 25: Aanhang
Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Aanhang Reactie van het apparaat Relais Code Toelichting Verhelpen Fout piekstroom Na uitschakeling wacht de controller ge- durende 30 s en start dan nog een op- Als de uitgangsstroom (ook gedurende startpoging. korte tijd) boven een vastgelegde limiet stijgt, volgt uitschakeling. - Pagina 26 Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Aanhang FSDM16M 15,2 16,0 (308302) (14,0) FSDM22M 19,2 22,0 14,3 (308314) (17,7) FSDM32M 27,6 32,0 29,4 (308316) (25,7) FSDM40M 34,0 40,0 29,4 (308318) (31,5) FSDM50M 47,5 50,0 32,6 (308320) (43,2) Meetstroom uitgang stroomgegevens typeplaatje @ meetspanning, @ meettemperatuur (cos φ 0,8 aan uitgang). {2} Bij meetspanning (cos φ...
-
Pagina 27: Max. Belasting Afhankelijk Van Omgevingstemperatuur En Netspanning
Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Aanhang Elektromagnetische compatibiliteit Stooruitzending overeenkomstig EN IEC 61000-6-3 (woongebied) voor de normspanningen 230 / 400 V Stoorbestendigheid overeenkomstig EN IEC 61000-6-2 (industriegebied) conform DIN IEC 60038 Stromen component Volgens EN 61000-3-2 (zie elektrische installatie / harmonische stromen) Max. -
Pagina 28: Aansluitschema
Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Aanhang Aansluitschema Fcontrol Basic FSDM...(A)M FSDM2,5...16 FSDM22...50 Temperaturfühler 0...20 mA TP = Thermistors Thermostatschalter TB = Thermostats 0...20 mA 15...28 V PWM 0...10 V 0...10 V/ (10 V PWM) Kontaktbelastung Contact rating max. AC 250 V 2 A E1,1 E1,2 E1,1 D1 GND 10V 24V... -
Pagina 29: Afmetingen [Mm]
Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Aanhang Afmetingen [mm] FSDM2.5M FSDM5/8/10/16M (FSDM22M) L-BAL-E162-NL 2022/02 Index 008 Art.-nr. 29/31... - Pagina 30 Bedieningsinstructies Fcontrol Basic – Modelserie FSDM2.5..50M Aanhang FSDM32/40/50M L-BAL-E162-NL 2022/02 Index 008 Art.-nr. 30/31...
-
Pagina 31: Aanwijzing Van De Fabrikanten
Aanwijzing van de fabrikanten Onze producten zijn vervaardigd volgens de geldende internationale normen. Als u vragen over het gebruik van onze producten heeft of als u speciale toepassingen plant, neem dan contact op met: ZIEHL-ABEGG SE Heinz-Ziehl-Straße 74653 Künzelsau Telefon: +49 (0) 7940 16-0 info@ziehl-abegg.de...
