D. Blue Performance (BP) installeren (optioneel).
Wordt uw Lightway systeem uitgerust met het isolatie element met dubbel of tripel glas dan
dient deze nu in de isolatielaag van het dak te worden aangebracht. Installeert u zonder Blue
Performance kan stap D worden overgeslagen.
Bestudeer eerst goed de volgende stappen (tot aan installatie van de koepel) om de
juiste installatievolgorde in uw situatie te bepalen. Bepaal eerst uw plan alvorens aan
de slag te gaan. Afhankelijk van uw situatie kan het nodig zijn een andere volgorde aan te
houden. Worden er bijvoorbeeld grotere afstanden met de spiegelbuizen overbrugd door
ruimtes of gaten waar men niet meer bij kan dan is het noodzakelijk om eerst het
buizenstelsel (of een deel ervan) te prepareren en de naden aan de buitenzijde met
bijgeleverde aluminium tape dicht te plakken.
6

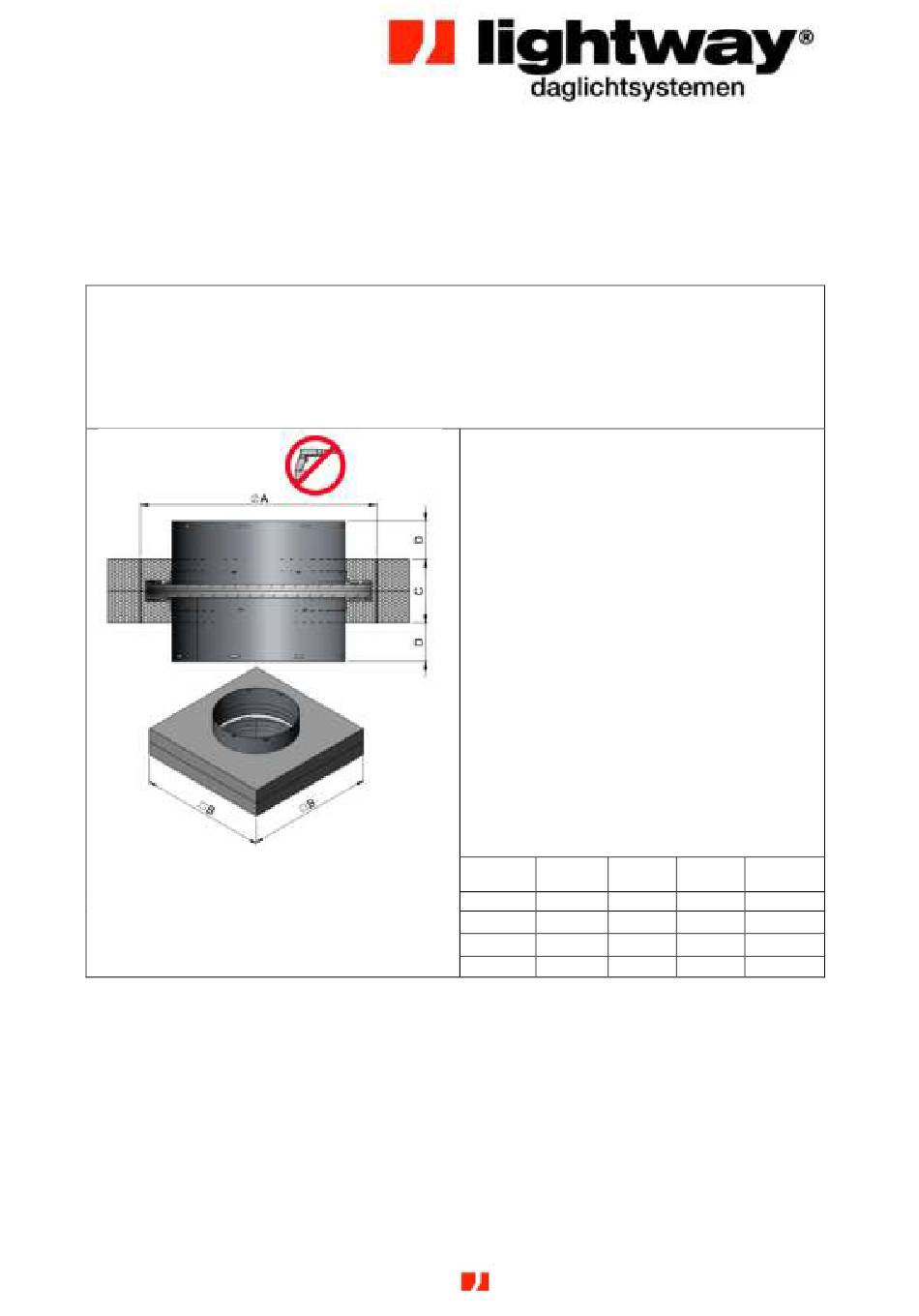

D1: Maten van de Blue Performance
Bekijk de maten in de tekening hiernaast en
de corresponderende tabel hieronder.
A is de diameter van de luchtdicht
ingebouwde dubbel of tripel glasplaat. Let
op, de glasplaat is dus groter dan de
diameter van de buis. Binnen deze cirkel
mag niet worden geschroefd of gezaagd.
B bepaalt de uitparing in de isolatie, de BP
is vierkant.
C is de dikte van de isolatieplaat. Wijkt dit af
van de dakisolatie kunt de BP laten
verzinken of juist uitsteken en dit indien
nodig met een mastiekrandje opvullen
alvorens de dakbedekking aan te brengen.
D is het uitstekende buisdeel in de BP
voorgemonteerd. Vaak is het nodig om de
verlengbuis al voor installatie van BP te
monteren en de naden met aluminiumtape
dicht te plakken.
Type
A(mm)
300HP
400HP
LW600
LW800
website: lightwaynederland.nl
B(mm)
C(mm)
345
470
120
445
570
120
645
885
120
865
1120
120
D(mm)
72
72
77
77
