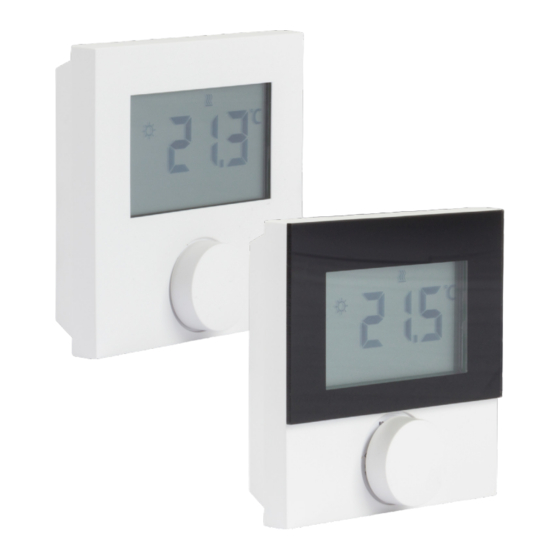

- Pagina 1 Uw partner voor vloerverwarming oplossingen LCD DESIGN GEBRUIKERSHANDLEIDING SST Smart2 ruimte-thermostaat 24 V LCD comfort | D201040 SST Smart2 ruimte-thermostaat 24 V LCD Design comfort | D201041 © SST Benelux...
- Pagina 2 www.sst-europe.eu...
-
Pagina 3: Inhoudsopgave
5.2 Change over verwarmen/koelen 5.3 Beveiligingsfuncties 5.4 Ventielbeschermingsfunctie 5.5 Vorstbeschermingsfunctie 6 | Onderhoud 6.1 Fout verhelping 7 | Systeemweergave 7.1 Thermostaat met basis 8 | Installatie-instructies 8.1 Montagepositie 8.2 Montage 8.3 Elektrische aansluiting 9 | Buitendienstneming 9.1 Afvalverwerking 9.2 Reiniging info@sst-benelux.nl www.sst-europe.eu... -
Pagina 4: Veiligheid
Zich ervan verzekeren, dat geen kinderen met het product spelen. Eventueel toezicht houden op kinderen. Ingeval van nood, de volledige afzonderlijke kamerregling spanningsvrij schakelen. info@sst-benelux.nl www.sst-europe.eu... -
Pagina 5: Kenmerken
Apparatuur voor verwarmings- en koelsystemen Hoogwaardig, modern ontwerp Smart Start / Smart Stop-functie Geschikt voor NC- en NO-bedrijf Selecteerbare werkingsmodi Hoge functionele veiligheid SST-productkwaliteit zorgt voor eenvoudige, intuïtieve installatie, bediening en onderhoud van het volledige systeem. UITVOERING Type Model Bedrijfsspanning Uitrusting... -
Pagina 6: Uitrusting
Interne weektimer gangreserve Overgang wijzigen √ Correctie van daadwerkelijke temperatuurdetectie √ Ingestelde temperatuurgrens √ Ventielbeschermingsfunctie √ bescherming tegen vorst √ Verwarmingssysteem selecteerbaar √ Schakeluitgang kan worden gedeactiveerd √ Smart Start / Smart Stop-functie Schermverlichting √ Aansluiting voor externe sensor info@sst-benelux.nl www.sst-europe.eu... -
Pagina 7: Toesteloverzicht
OVERZICHT EN AANDUIDINGEN Display met functieaanduidingen Kamertemperatuur Tijd Draai- drukknop Symbool Menu Life-Style-functies Temperatuureenheid Menu instellingen Streef-/reële temp. Verwarmen Min. temperatuur Blokkeereenheid Max. temperatuur Uitschakelen Invoeren/bevestigen Automatisch bedrijf Correctie reële temperatuurmeting Dagbedrijf Terug Nachtbedrijf Displayverlichting Menu service Fabrieksinstellingen Koelen info@sst-benelux.nl www.sst-europe.eu... -
Pagina 8: Bediening
Terug: Verlaat de menuselectie en keert terug naar het basisniveau. Een geselecteerd menu resp. een geselecteerde functie wordt via een knipperend symbool voorgesteld. Gebeurt geen verdere bediening, keert de aanduiding na 5 sec. terug naar het basisniveau. info@sst-benelux.nl www.sst-europe.eu... -
Pagina 9: Menu Life-Style Functies
Verdere informatie kan u vinden op de volgende pagina’s. Bij de selectie van een bedrijfsmodus (dag-, nacht-, automatische bedrijfsmodus) kunnen enkel de inactieve geselecteerd worden. Gebeurt geen verdere bediening, keert de aanduiding na max. 30 sec. terug naar het basisniveau. info@sst-benelux.nl www.sst-europe.eu... -
Pagina 10: Lifestyle-Functie
Het aantal vakantiedagen door draaien instellen. De invoer bevestigen. De vakantiefunctie wordt direct geactiveerd. Het basisniveau wordt getoond. Een latere wijziging van de streeftemperatuur deactiveert de vakantiefunctie. Deactiveren De bedieningsstappen onder „Activeren“ naleven. Het aantal vakantiedagen door draaien op 00 zetten. info@sst-benelux.nl www.sst-europe.eu... - Pagina 11 Menu instellingen verder geanalyseerd. Aanwezige seconden indrukken. schakelsignalen worden via de dalingsuitgang aan Het basisniveau wordt getoond. aangesloten regelaars uitgegeven. Alle actieve functies worden getoond. Terug De selectie door indrukken bevestigen. Verlaat het menu. De aanduiding bevindt zich in het basisniveau. info@sst-benelux.nl www.sst-europe.eu...
-
Pagina 12: Menu Instellingen
In dit menu kunnen extra instellingen gebeuren. Afhankelijk van het type kamertemperatuurregelaar, staan de in de grafiek opgesomde instellingen ter beschikking. Verdere informatie kan u vinden op de volgende pagina’s. Gebeurt geen verdere bediening, keert de aanduiding na max. 30 sec. terug naar het basisniveau. info@sst-benelux.nl www.sst-europe.eu... - Pagina 13 Instellingen. Temperatuurbegrenzing De selectie door indrukken bevestigen. Instellen van de minimaal en maximaal instelbare De minimale temperatuur instellen. streeftemperatuur. De invoer bevestigen. De maximale temperatuur instellen. De invoer bevestigen. De aanduiding bevindt zich in het menu Instellingen. info@sst-benelux.nl www.sst-europe.eu...
- Pagina 14 „Yes“ (Ja) selecteren. De draaiknop 5 sec. indrukken. Er gebeurt een herstart. Aansluitend wordt het basisniveau getoond. De invoer „No“ (Neen) breekt de handeling af. Terug De selectie door indrukken bevestigen. Verlaat het menu. Het basisniveau wordt getoond. info@sst-benelux.nl www.sst-europe.eu...
-
Pagina 15: Menu Service
De invoer door de selectie van „SET“ en door indrukken activeren. De instelling overeenkomstig de hiernaast staande parameterlijst uitvoeren. Met 2 x „BACK“ terugkeren naar het basisniveau. Gebeurt geen verdere bediening, keert de aanduiding na max. 30 sec. terug naar het basisniveau. info@sst-benelux.nl www.sst-europe.eu... - Pagina 16 Signaleert de aansturing van actuators door een knipperend 1 = gedeactiveerd Standaard: 1 verwarmen- resp. koelensymbool. Werkzin schakeluitgang 0 = NC Stelt de werkzin van aangesloten actuators in: 1 = NO Standaard: 0 Normally closed (NC) Normally open (NO) info@sst-benelux.nl www.sst-europe.eu...
- Pagina 17 Ventielbeschermingsfunctie 0 ... 28 dagen Standaard: 14 Cyclisch openen van het ventiel om een vastzetten te verhinderen. Ventielaanstuurduur 0 ... 10 min Standaard: 5 min Tijd voor het aansturen van actuators voor de uitvoering van de ventielbeschermingsfunctie. info@sst-benelux.nl www.sst-europe.eu...
-
Pagina 18: Comfort- En Beveiligingsfuncties
Daardoor wordt een vastzetten van de ventielen verhinderd (parameters 190 en 191). VORSTBESCHERMINGSFUNCTIE Onafhankelijk van de bedrijfsmodus beschikt de kamertemperatuurregelaar over een vorstbeschermingsfunctie (parameter 161). Na het onderschrijden van de vorstbeschermingstemperatuur worden alle aangesloten actuators aangestuurd en de ventielen geopend. info@sst-benelux.nl www.sst-europe.eu... -
Pagina 19: Onderhoud
Geen externe sensor aangesloten. (kamer-/vloersensor) De fabrieksinstellingen herstellen. In het menu Service onder parameter 040 de externe sensor deactiveren. De externe sensor controleren en ev. laten vervangen. 0010 Storing interne sensor De fabrieksinstellingen herstellen. De theromstaat controleren en ev. laten vervangen. info@sst-benelux.nl www.sst-europe.eu... -
Pagina 20: Systeemweergave
Koelen √ Aansluiting van externe √ systeemklok Interne weektimer van een √ Smart2 Control Smart2 thermostaat LCD √ Komfort verwarmen/koelen niet in combinatie met een externe systeemklok niet in combinatie met de interne weektimer van een Smart2 controller Control info@sst-benelux.nl... -
Pagina 21: Installatie-Instructies
De elektrische installatie moet worden uitgevoerd in overeenstemming met de huidige nationale voorschriften en de voorschriften van het plaatselijke elektriciteitsbedrijf door een geautoriseerde specialist in een spanningsvrije staat. De installatie van de SST Smart2 thermostaat is eenvoudig, gemakkelijk en intuïtief in slechts een paar stappen. MONTAGEPOSITIE Voor de SST Smart2 thermostaat om de exacte kamertemperatuur te bepalen, wordt een vrij toegankelijk gebied aanbevolen voor de installatie. -
Pagina 22: Montage
MONTAGE De installatie van de SST Smart2 thermostaat gebeurt op handige wijze op een oppervlak of op een inbouwdoos en gebeurt in slechts enkele stappen. ELEKTRISCHE AANSLUITING Netaansluiting Voeding via SST Smart2 basis of een afzonderlijke spanningsbron Het verlagen van ingang... -
Pagina 23: Buitendienstneming
Informatie, hoe u terugnameplaatsen voor uw toestellen kan vinden, kan u krijgen bij uw gemeentelijke overheid of bij de plaatseijke afvalverwerkingsbedrijven. REINIGING Voor het reinigen enkel een droge, oplosmiddelvrije, alcoholvrije en zachte doek gebruiken. info@sst-benelux.nl www.sst-europe.eu... - Pagina 24 Dit handboek is auteursrechterlijk beschermd. Alle rechten voorbehouden. Het mag noch volledig noch gedeeltelijk gekopieerd, gereproduceerd, in ingekorte of eender welke vorm verdergegeven worden zonder voorafgaandelijk akkoord van de fabrikant, noch op mechanische noch op elektronische wijze. © SST Benelux...
