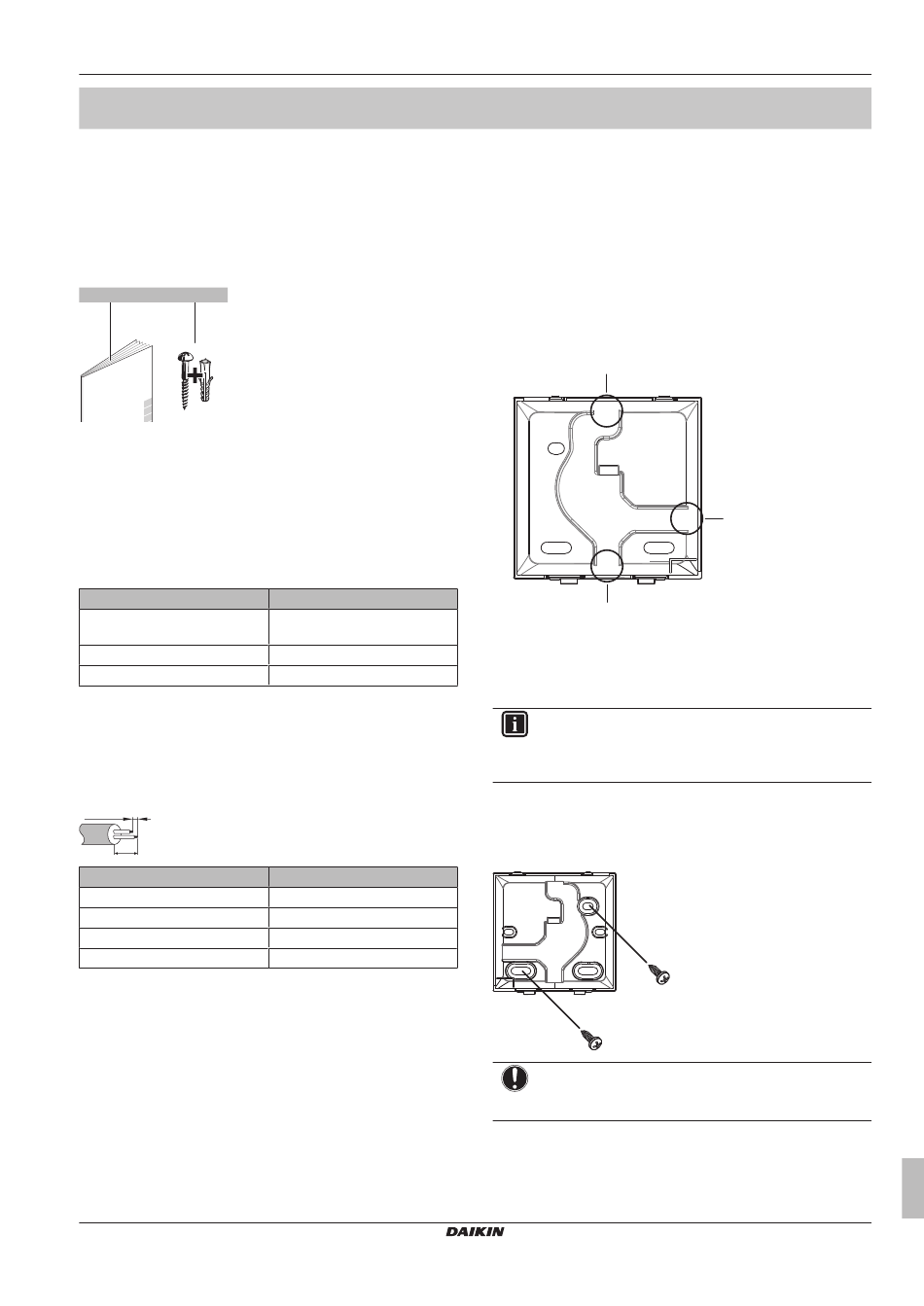

Voor de installateur
7
Over de doos
7.1
Gebruikersinterface uitpakken
1 Open de doos.
2 Leg de accessoires apart.
a
b
1×
2×
a
Montagehandleiding en gebruiksaanwijzing
b
Houtschroeven + muurpluggen (Ø4,0×30)
8
Voorbereiding
8.1
Bedradingsvereisten
Alle bedrading moet voldoen aan de volgende vereisten:
Kabelspecificatie
Type
Doorsnede
Maximumlengte
8.1.1
Bedrading voorbereiden voor installatie
1 Strip de mantel af van het deel van de kabel dat door de
binnenkant van de achterste behuizing (L) moet gaan, zoals te
zien op de afbeelding en in de tabel.
2 De ene draad moet 10 mm langer zijn dan de andere.
10 mm
L
Bedradingsuitlaat
Bovenkant
Links
Onderkant
Achterkant
9
Installatie
9.1
Overzicht: Installatie
Een typische installatie van de gebruikersinterface bestaat uit de
volgende stappen:
1
De weg van de elektrische bedrading bepalen en op basis
daarvan een stuk uit de achterste behuizing knippen.
2
De achterste behuizing tegen de muur monteren.
3
De elektrische bedrading aansluiten.
4
De gebruikersinterface sluiten.
BRC1HHDAW+BRC1HHDAS+BRC1HHDAK
Human Comfort Interface
4P534402-1 – 2018.06
Waarde
Ommanteld vinylsnoer of kabel
(tweedradig)
2
0,75~1,25 mm
500 m
L
±150 mm
±120 mm
±100 mm
Geen vereisten
9.2
Gebruikersinterface monteren
9.2.1
Over de montage van de
gebruikersinterface
Voor u de gebruikersinterface kunt monteren, moet u bepalen langs
waar u de bedrading wilt laten lopen, en hiervoor een deel uit de
achterste behuizing van de gebruikersinterface verwijderen.
De bedrading kan langs boven, links, rechts of onder worden geleid.
Verwijder een stuk uit de achterste behuizing zoals aangegeven op
de afbeelding:
a
c
a
Bedrading langs de bovenkant
b
Bedrading langs links
c
Bedrading langs de onderkant
Als u de bedrading langs de achterkant wilt laten lopen, moet u niks
verwijderen.
INFORMATIE
Voer de bedrading door de uitbreekopening als ze van de
boven- of achterkant komt en monteer dan pas de
achterste behuizing tegen de muur.
9.2.2
Gebruikersinterface monteren
1 Neem de schroeven en de pluggen uit de zak met accessoires.
2 Monteer de achterste behuizing op een vlak oppervlak.
OPMERKING
Draai de montageschroeven niet te vast omdat anders de
achterste behuizing wordt vervormd.
Uitgebreide handleiding voor de installateur en de gebruiker
7 Over de doos
b
9
