Installatie

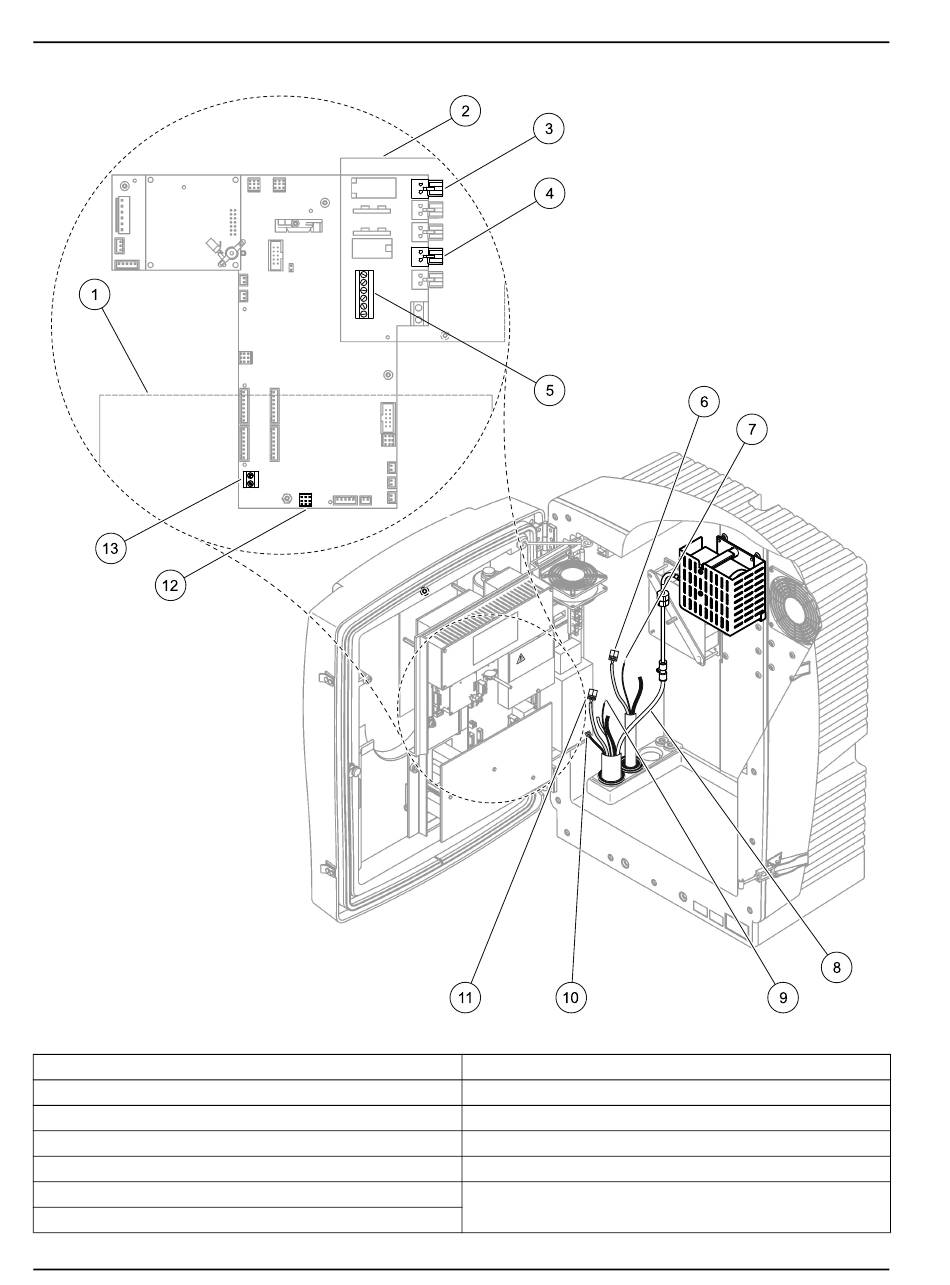

Afbeelding 16 Verbind de filter sonde sc en optioneel verwarmde afvoer
1
Kap onderste paneel
2
Beschermkap
3
Stroomconnector verwarmde afvoer (optioneel)
4
Stroomconnector filtersonde sc
5
Contactstrip aardingskabel
6
Stroomkabelconnector verwarmde afvoer
7
Aardingskabel verwarmde afvoer
28
8
Luchtbuis filtersonde sc (wit)
9
Aardingskabel filtersonde sc
10 Gegevenskabelconnector filtersonde sc
11 Stroomkabelaansluiting filtersonde sc
12 Gegevensaansluiting filtersonde sc
13 Ingang afstandsbediening (15–30 V DC) (zie
paragraaf B.3 op pagina
96)
