Algemene informatie
8
sensormenu SENSOR SETUP (SENSORINSTELLING) \>
ONDERHOUD \> SIGNAAL in de profiellijst (zie
pagina
24) ((2)
( bijvoorbeeld sc1000) wordt het profiel in de meettoepassing als
grafiek ((1)
Afbeelding

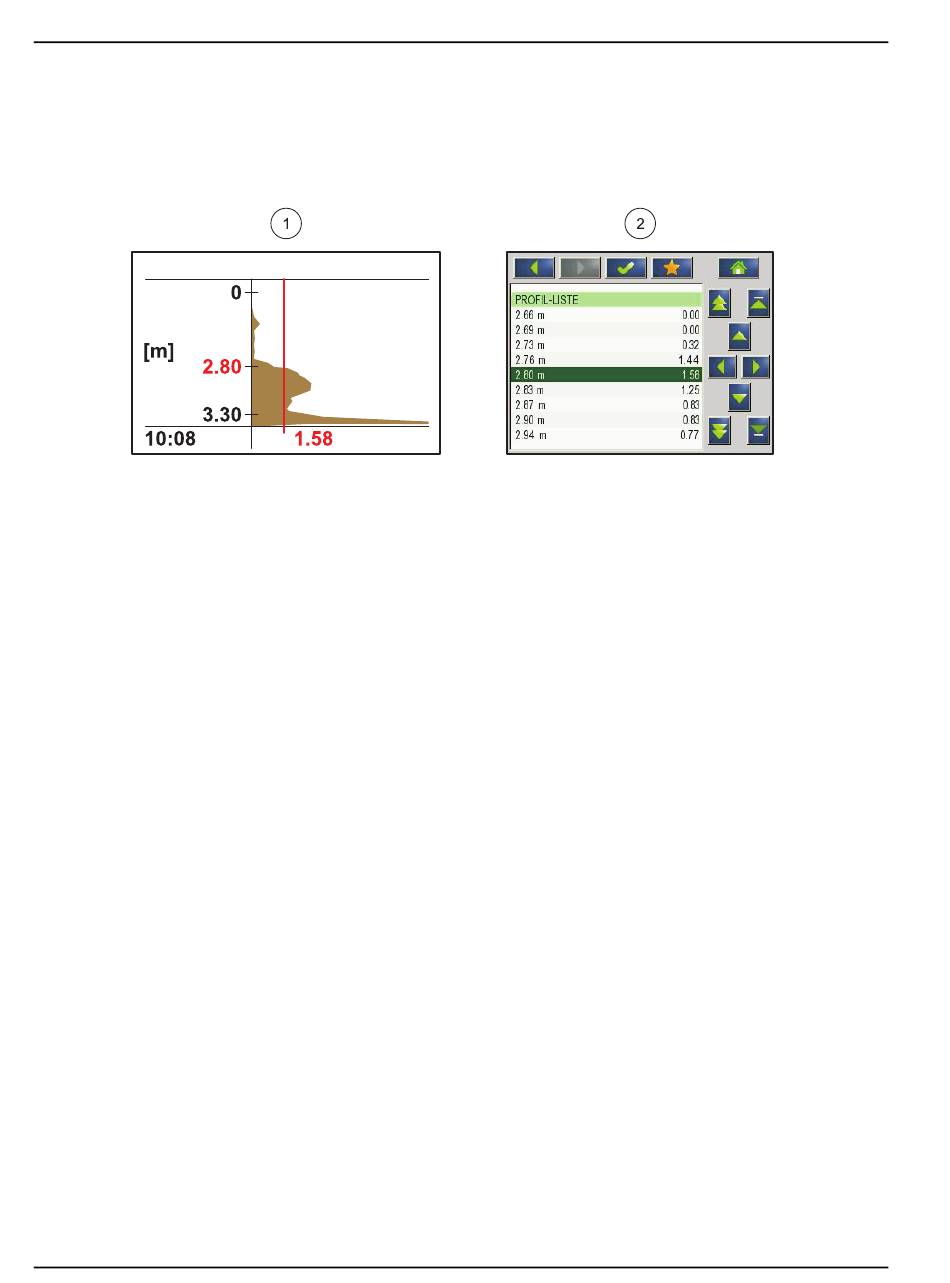

Afbeelding 3 Profiel als grafiek en lijst
Het voorbeeld toont een gewoonlijk profielverloop van een
slibspiegelmeting. De Y-as in deze grafiek gaat van de bodem (in te
stellen in het sensormenu SENSOR SETUP
(SENSORINSTELLING) \> CALIBRATE (KALIBREREN) \>
BODEM op pagina
profieldikte aangegeven. Bij een slibspiegel wordt het profiel groter.
Wanneer het drogestofgehalte onder de slibspiegel constant blijft,
neemt de profieldikte door absorptie van het ultrasone geluid in het
slib opnieuw af. Helemaal beneden wordt normaliter de echo van
de bodem gedetecteerd.
De verticale lijn vertegenwoordigt de drempel. De slibspiegel wordt
door de SONATAX sc op het punt gedetecteerd waar het profiel,
vanaf boven gezien, deze drempel voor de eerste keer overschrijdt
(analoog aan bovengenoemde definitie van de slibspiegel). In de
grafiek wordt de vastgestelde slibspiegel door een markering op de
Y-as gekenmerkt.
De drempel stelt zich bij de SONATAX sc automatisch in (instelling:
DREMPEL AUTO = xy % in het sensormenu SENSOR SETUP
(SENSORINSTELLING) \> CALIBRATE (KALIBREREN) \>
GEAVANC INSTEL \>
automatische drempelfunctie zoekt het maximum in het
gedetecteerde profiel. Het nauwkeurig instellen van de
bassindiepte voorkomt een foute meting als gevolg van de echo
van de bodem.
De achtergrond is dat het echosignaal van de bodem in de meeste
bassins het sterkst is in het profiel. Door een correcte instelling van
de bassindiepte, wordt het bodemsignaal niet door de
automatische drempelfunctie meegerekend tijdens het vaststellen
van de slibspiegel.
Zie
Paragraaf 3.4.1 op pagina 11
correcte bepaling van de bassindiepte.
Afbeelding
3) te vinden. Bij een grafisch display
3) weergegeven.
22) tot het wateroppervlak. Op de X-as is de
DREMPEL AUTO op pagina
voor meer informatie over de
PROFIEL LIJST op
22). De
