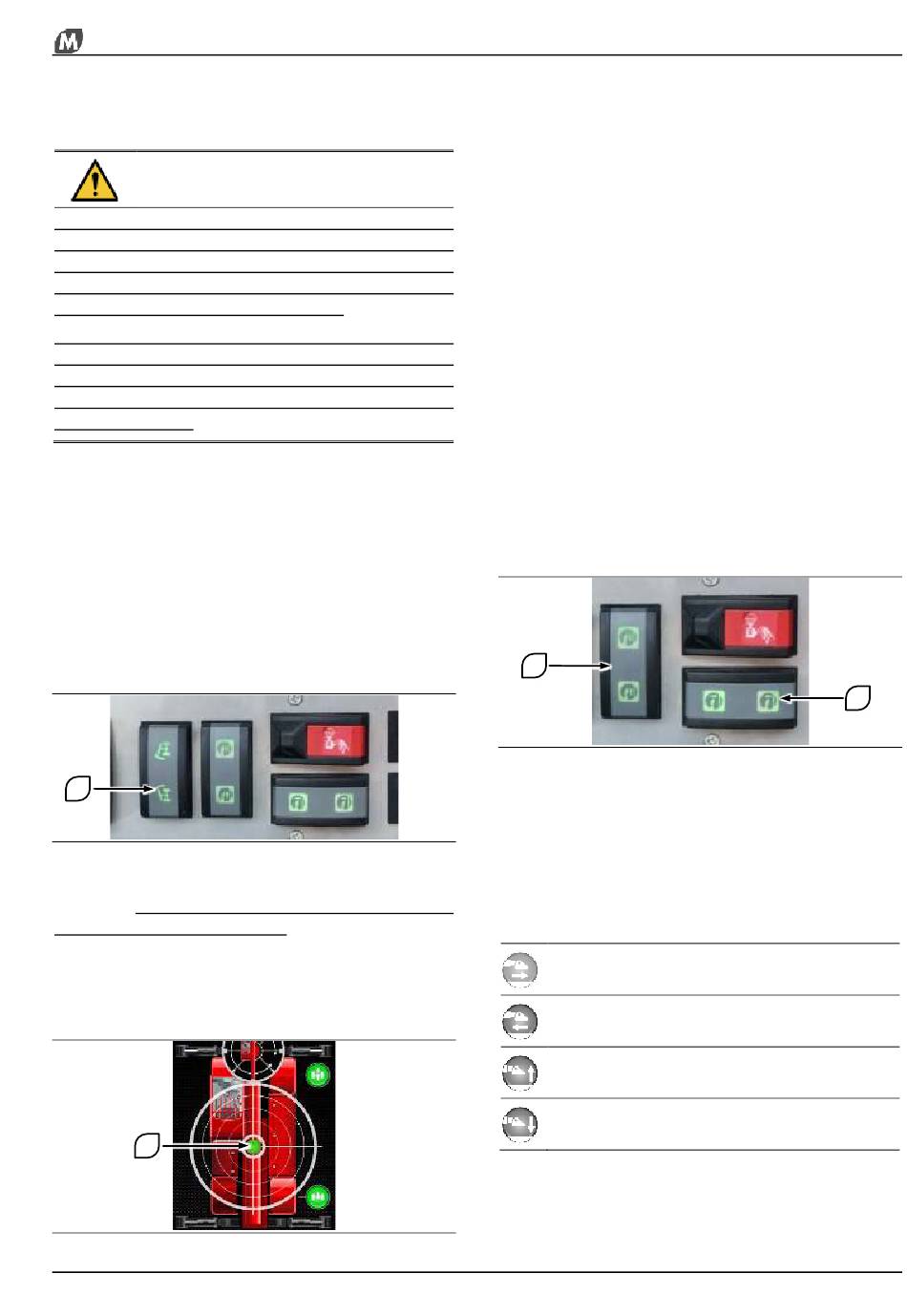

Raadpleeg de specifieke handleiding voor gebruik en
onderhoud van het werktuig bij de heftruck om de
correcte bewegingsprocedures te leren.
LET OP
Als de roller aanwezig op de linker joystick wordt
geactiveerd
zonder
toestemmingstoets en met de motor aan, dan dient
die om de druk af te laten uit het hydraulische circuit
die naar het werktuig wordt gestuurd.
Gebruik
deze
procedure
snelkoppelingen van het hydraulische circuit van het
werktuig gaat aansluiten of loskoppelen van de kop
van
de
arm,
om
vergemakkelijken.
Nivellering op banden
De nivellering op banden kan uitgevoerd worden met
de hieronder aangegeven schakelaar;
Het nivelleren op banden kan alleen uitgevoerd worden
met inachtneming van de volgende voorwaarden:
- hoek van de telescopische arm ten opzichte van de
horizontale as kleiner dan of gelijk aan 30°;
- rotatie van de zwenkkop niet groter dan 15° ten
opzichte van de middelste stand.
1
Voor het nivelleren van de machine de schakelaar 1 op
het bedieningspaneel rechts van de bestuurdersplaats
gebruiken. Functie niet aanwezig bij de modellen 4.18,
4.18 Smart, 5.18 en 5.18 Smart.
Door de schakelaar naar rechts te drukken helt het
chassis van de machine naar rechts. Door de
schakelaar naar links te drukken helt het chassis van
de machine naar links.
2
de
hulp
van
voordat
u
de
werkzaamheden
DEEL WERKING
Het resultaat van de nivellering kan nagekeken
worden met behulp van de elektronische waterpas 2:
als de machine goed genivelleerd is moet het groene
rondje zich in het midden van de waterpas bevinden.
Bediening van de stabilisatoren
De stabilisatoren kunnen op twee manieren bediend
de
worden:
- door middel van schakelaars;
- door middel van multifunctioneel display.
de
De schakelaars voor de bediening van de stabilisatoren
bevinden zich op het bedieningspaneel rechts van de
bestuurdersplaats. Door middel van de schakelaars
te
worden de bewegingen van de vier stabilisatoren
tegelijk aangestuurd.
Voor de bediening van de afzonderlijke stabilisatoren
moet u de daarvoor bestemde pagina van het
multifunctionele display gebruiken.
Bediening door middel van schakelaars
1
De schakelaar 1 stuurt de bewegingen aan voor het
uitschuiven en intrekken van de stabilisatoren, en dit
uitsluitend voor de machines geassembleerd met
stabilisatoren van het schaartype.
De schakelaar 2 stuurt het omhoog en omlaag gaan
van de stabilisatoren aan voor alle modellen.
Op de pictogrammen op de schakelaars drukken om:
de stabilisatoren uit te schuiven
de stabilisatoren in te schuiven
de stabilisatoren op te heffen
de stabilisatoren neer te laten
2
51
