8.2 Elektrische bedrading
1. De apparatuur dient geïnstalleerd te worden volgens de geldende voorschriften.
2. U dient rekening te houden met de lokaal geldende elektriciteitsvoorschriften
bij de installatie en afzekering van de apparatuur.
3. De voeding dient overeen te komen met de voorschriften op de kenplaat van de
airconditioner. Een fluctuerende voeding of incorrecte elektrische bekabeling kan leiden tot
storingen en schade aan de apparatuur.
4. Sluit de fase, nul en aarde op de voorgeschreven wijze aan.
5. Alvorens werkzaamheden uit te voeren dient u de elektriciteit uit te schakelen.
6. Plaats pas spanning op de apparatuur na het afronden van de werkzaamheden.
7. Indien de voedingskabel beschadigd is, dient deze vervangen te worden door een
gekwalificeerde installateur.
8. De temperatuur van het koudemiddelcircuit kan hoog oplopen. Zorg ervoor dat de elektrische
bedrading niet in de buurt komt van de koperen leidingen.
9. De apparatuur dient geïnstalleerd en geaard te worden volgens de lokaal geldende voorschriften.
Bedrading van de unit en van de wandbediening
(1). Elektrische bedrading van de binnenunit
Verwijder de afschermkap van de print, trek de draden door de invoeropening naar het
bedradingspaneel en bevestig volgens de instructies op het WIRING DIAGRAM. Plaats de
trekontlasting terug en schroef deze vast.
(2). Elektrische bedrading van de wandbediening
1). Maak de wandbediening open, trek de communicatiekabel door de invoeropening naar het
bedradingspaneel en bevestig de bedrading.
2). Maak de bedrading vast.
3). Plaats de trekontlasting terug en schroef deze vast.
4). Sluit de voeding en fase aan op de klemmenstrook van de binnenunit.
5). Sluit de communicatiekabel aan op de klemmenstrook van de binnenunit.

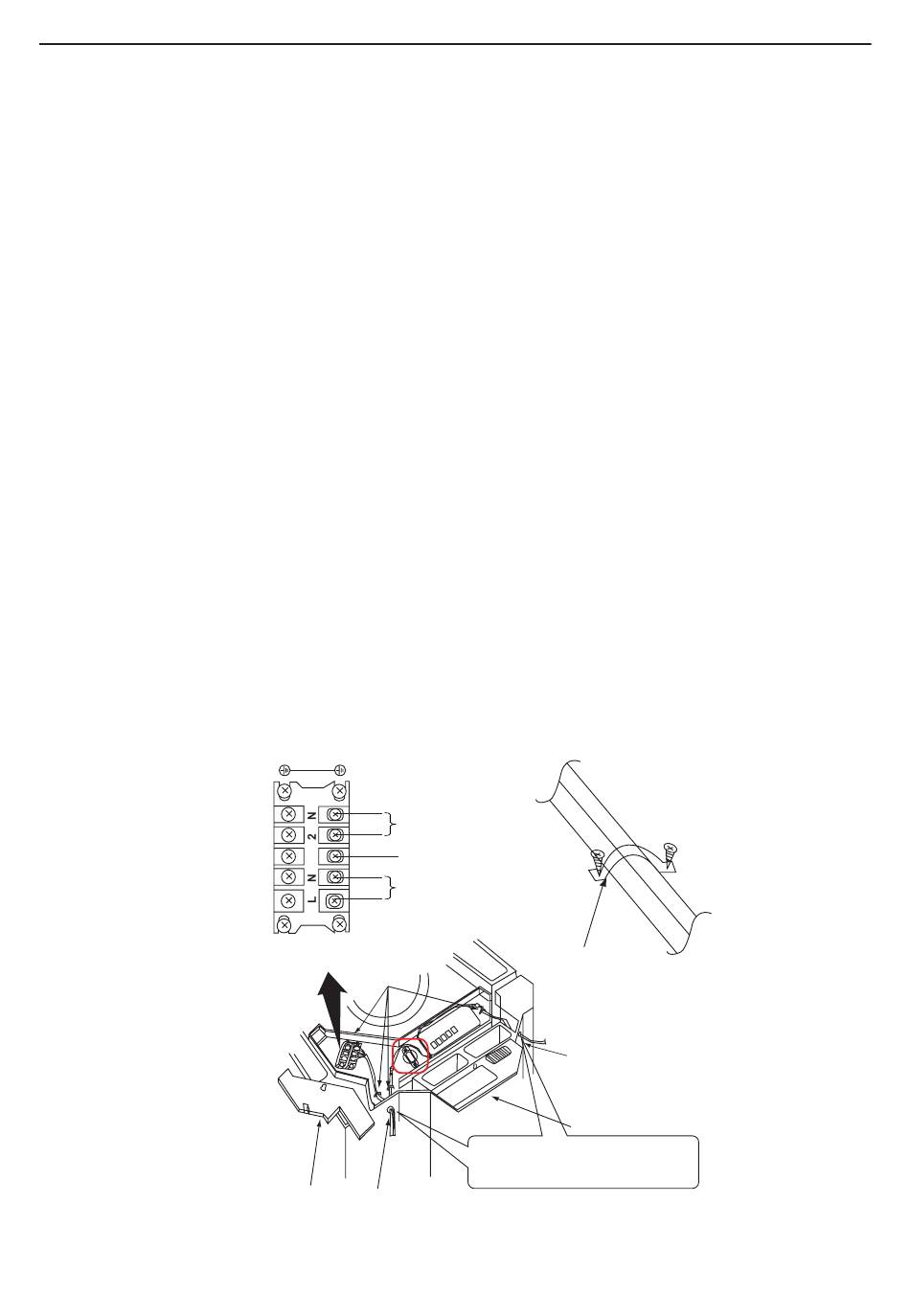

Deksel print (1)
Let op: Zorg ervoor dat de binnen- en buitenunit volgens de correcte polariteit aangesloten worden.
Communicatiekabel
Fase
Voeding: 220-240V~ 50Hz
Klemmenstrook
Klem
Doorvoeropening 1
Aan/Uit Cassette Airconditioner
Bevestigingsklem
Doorvoeropening 2
Deksel print(2)
Dicht deze openingen af
Fig. 8.11
31
