2.
BESCHRIJVING
2.1
De Skylla-TG accu lader
De Skylla-TG acculader is een volautomatische lader voor 24V of 48V accu's en wordt
gevoed door een netspanning van 230Vac, 50Hz. De acculader laadt de accu op volgens de
IUoUo karakteristiek, dit is een 3-traps laadkarakteristiek, zie figuur 1. Tijdens het laden
wordt continu de accuspanning en -stroom gemeten, de laadspanning wordt aangepast aan de
hand van de gemeten waarden.

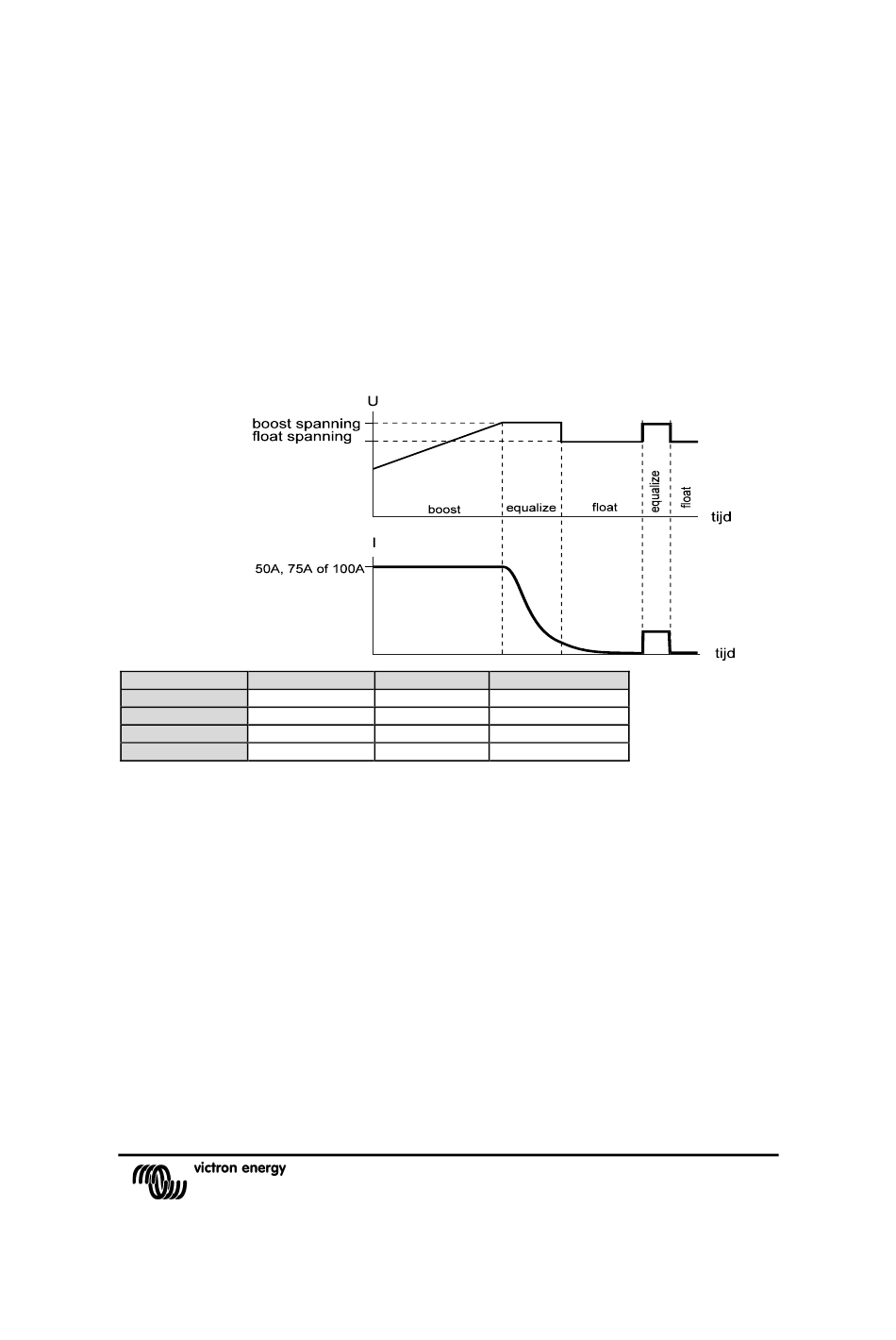

Figuur 1.
De IUoUo laad-
karakteristiek.
Type
Boost spanning
24V / 80A
28,5 Vdc
24V / 100A
28,5 Vdc
24V / 100A 3-Ph
28,5 Vdc
48V / 50A
Er van uitgaande dat de accu leeg is, wordt de accu eerst in de boostfase geladen. De accu
wordt geladen totdat de accuspanning gelijk is aan de boostspanning. De accu is dan tot
ongeveer 80% van zijn capaciteit geladen en de lader schakelt automatisch naar de equalize-
fase.
In de equalize-fase blijft de laadspanning hetzelfde als de boostspanning, maar de laadstroom
neemt geleidelijk af. De tijdsduur van deze fase is instelbaar op 4, 8, of 12 uur. De standaard
instelling van de equalize-fase is 4 uur. Zodra deze tijd verstreken is schakelt de lader
automatisch over naar de float-fase.
In de float-fase is de laadspanning gelijk aan de floatspanning en de laadstroom blijft
afnemen. Deze fase duurt 20 uur.
Na de float-fase keert de lader voor 30 minuten terug naar de equalize-fase. In deze tijd wordt
de accu kortstondig geladen, dit om de inwendige verliezen van de accu te compenseren.
Float spanning
26,5 Vdc
26,5 Vdc
26,5 Vdc
57 Vdc
53 Vdc
Gebruiksaanwijzing Skylla-TG
Minimale spanning
25 Vdc
25 Vdc
25 Vdc
50 Vdc
35
