2 Voorbereidingen voor gebruik

2
Voorbereidingen voor gebruik
2.1

Bij gebruik naar boven gericht

Het product kan worden gebruikt in oriëntaties vanaf het contactpunt dat
naar beneden is gericht tot een horizontale oriëntatie.
Als u het contactpunt in de naar boven gerichte positie gebruikt, vervang dan de
interne spiraalveer door een spiraalveer met omgekeerde oriëntatie (optioneel),
aangezien de plunjer niet naar het referentiepunt zal terugkeren.
Onderdeelnr. 02ACA571 (modellen met slag van 25,4 mm)
Onderdeelnr. 02ACA773 (modellen met slag van 50,8 mm)

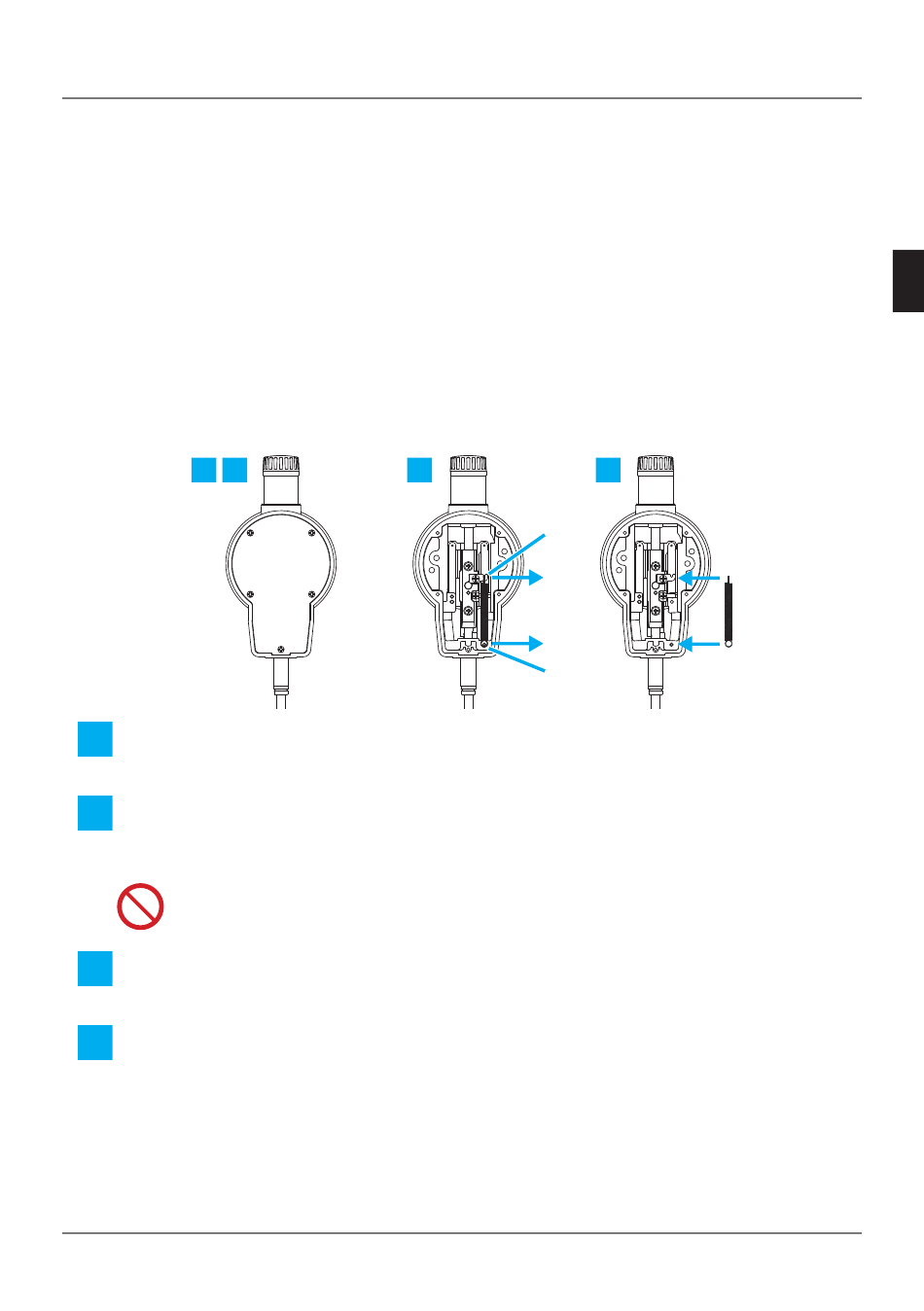

1 4
1
Verwijder de vijf schroeven aan de achterkant met een #0
kruiskopschroevendraaier en verwijder vervolgens de achterplaat.
2
Gebruik een pincet of iets dergelijks om de veerbevestigingshaken in de
volgorde van A en B vast te klemmen en verwijder vervolgens de schroefveer.
Trek de verwijderde schroefveer niet met de hand aan.
3
Bevestig de nieuwe schroefveer aan de veerbevestigingspennen in
de volgorde van B en A.
4
Plaats de achterkant en maak de vijf schroeven aan de achterkant
vast door te draaien met een kruiskopschroevendraaier #0.
Tips
• Gebruik de standaard spiraalveer wanneer u dit product gebruikt in een positie
waarbij het contactpunt naar beneden gericht tot horizontaal is.
• Berg de verwijderde schroefveer op om verlies te voorkomen.
2
B
A
7
3
Nr. 99MAH057N
