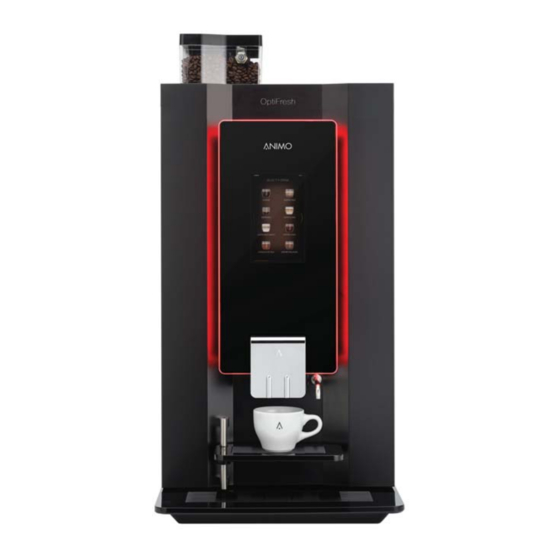

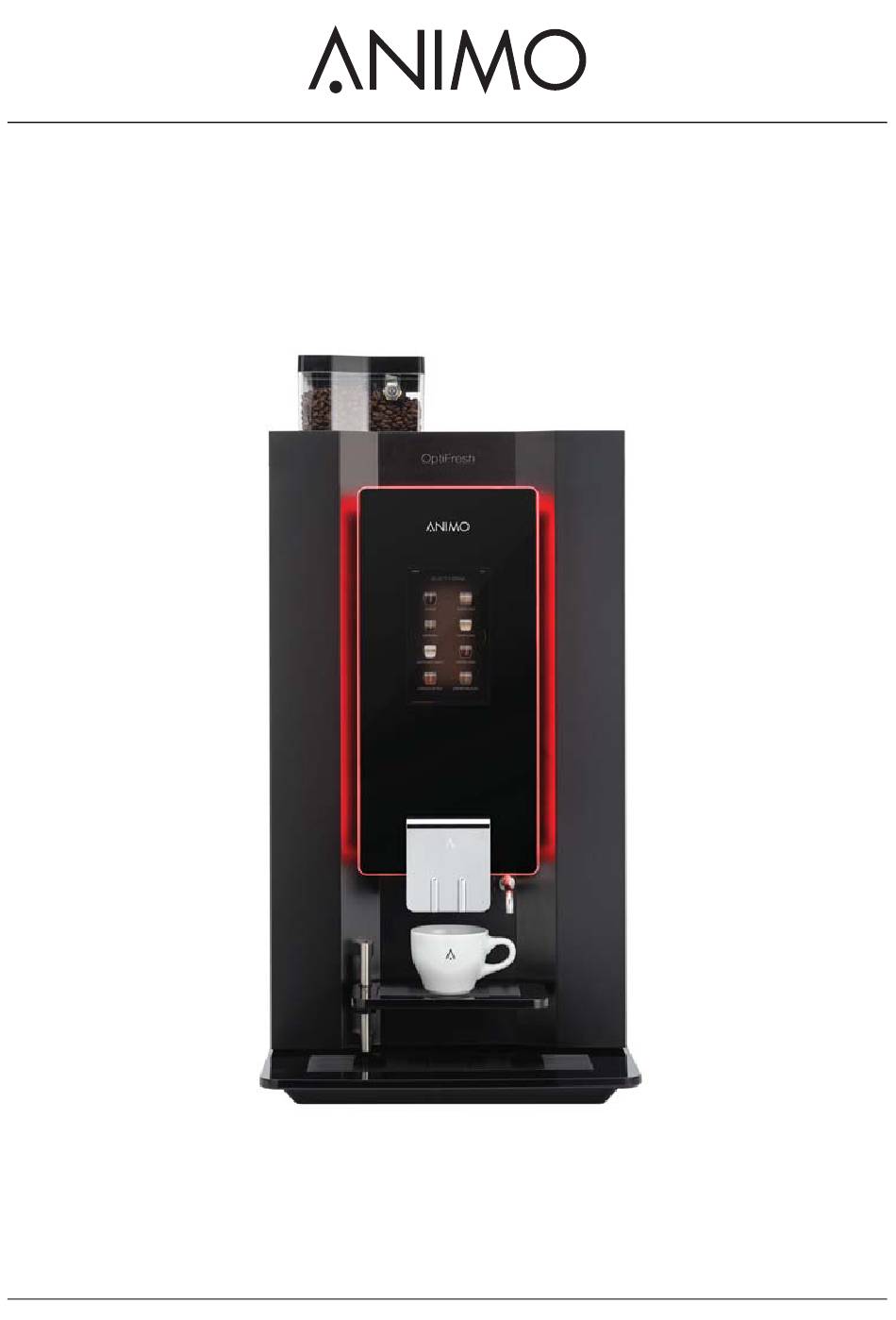

- Pagina 1 OptiFresh Bean Touch gebruiksaanwijzing brugsanvisning user manual brukerhåndbok betriebsanleitung användarhandböck mode d’emploi käyttöohjekirja...
-
Pagina 2: Copyright
Dit geldt ook voor de bijbehorende diagrammen en/of schema's. Animo behoudt zich het recht voor om op ieder willekeurig moment onderdelen te veranderen zonder voorafgaande of directe kennisgeving aan de consument. De inhoud van deze handleiding kan ook zonder voorafgaande waarschuwing worden gewijzigd. -
Pagina 3: Inhoudsopgave
OptiFresh Bean Touch INHOUDSOPGAVE Copyright ........................... 2 Veiligheid ........................... 4 Belangrijke informatie ......................4 Waarschuwingssymbolen ....................4 Bedoeld gebruik ......................... 5 Wijzigingen ......................... 6 Veiligheidsvoorzieningen ....................6 Veiligheidsmaatregelen ...................... 8 Gebruikers .......................... 9 Richtlijnen ......................... 10 Garantie ..........................10 1.10 Afvoeren ........................... 10 1.11 Meer hulp en informatie .................... -
Pagina 4: Veiligheid
OptiFresh Bean Touch Veiligheid Belangrijke informatie Deze gebruikershandleiding is bedoeld om u te helpen deze automaat veilig en effectief te bedienen. Deze handleiding verschaft informatie over installatie, bediening en onderhoud van de apparatuur. Lees de handleiding vóór gebruik goed door en zorg dat u de inhoud begrijpt. -
Pagina 5: Bedoeld Gebruik
OptiFresh Bean Touch 1.2.1 Classificatie van waarschuwingssymbolen De waarschuwingssymbolen zijn internationaal erkende symbolen en worden hieronder beschreven. WAARSCHUWING Waarschuwingssymbool dat een gevaar aanduidt. 1.2.2 Waarschuwing, let op en opmerking WAARSCHUWING 'Waarschuwing' geeft een gevaar aan dat tot persoonlijk letsel kan leiden, inclusief overlijden. -
Pagina 6: Wijzigingen
Zorg dat de hoofdschakelaar en de bedieningstoets goed toegankelijk zijn. Animo is altijd bereid om over verbetering van de waarde van zijn automaten te overleggen door middel van wijzigingen of aanpassingen voor de gebruikers. Zie "Meer hulp en informatie" (p. 10). -
Pagina 7: Temperatuurbeveiliging
OptiFresh Bean Touch 1.5.2 Temperatuurbeveiliging De temperatuurbeveiliging schakelt het verwarmingselement uit als de temperatuur te hoog is. Dit voorkomt dat de automaat droogkookt. De temperatuurbeveiliging kan handmatig worden bediend. Verwijder de kap (B). Druk op de resetknop (A). 1.5.3 Aan/uit-schakelaar De aan/uit-schakelaar (A) zet de machine aan of uit. -
Pagina 8: Veiligheidsmaatregelen
Zorg dat de omgeving rond de automaat droog, schoon en voldoende verlicht is. • Blijf uit de buurt van bewegende onderdelen. • Gebruik alleen reserveonderdelen van Animo. • Gebruik alleen door Animo aanbevolen producten. 1.6.2 Tijdens installatie • Neem lokale voorschriften in acht en gebruik goedgekeurde materialen en onderdelen. •... -
Pagina 9: Gebruikers
Als bij de automaat een aparte voedingskabel wordt geleverd, vervang deze dan door een nieuwe kabel om gevaar te voorkomen. Gebruik alleen reserveonderdelen van Animo. Als de machine met een vaste voedingskabel is geleverd, moet deze door de fabrikant, een servicecentrum of een gelijkwaardig gekwalificeerde persoon worden vervangen om gevaar te voorkomen. -
Pagina 10: Persoonlijke En Voedselhygiëne
1.11 Meer hulp en informatie Animo verplicht zich het hoogste ondersteuningsniveau te bieden aan gebruikers en bedieners van zijn producten. Neem contact op met de dealer voor informatie met betrekking tot instellingen, onderhoud en reparatiewerkzaamheden, die niet in dit document is opgenomen. -
Pagina 11: Beschrijving
OptiFresh Bean Touch Beschrijving Overzicht 2.1.1 Voorzijde A: Bonencanister B: Touchscreen C: Uitloop D: Houder E: Lekbak F: Wateruitloop G: Deurvergrendeling H: OptiLight 2017/06 Rev.1.0... - Pagina 12 OptiFresh Bean Touch 2.1.2 Achterzijde A: Ventilator B: Wateraansluiting C: Voedingskabel D: Temperatuurbeveiliging 2017/06 Rev.1.0...
- Pagina 13 OptiFresh Bean Touch 2.1.3 Binnenzijde A: Koffiemolen B: Canisters C: Mixer D: Aan/uit-schakelaar E: Afvalbak F: Uitloop G: Reinigingsinstructiesticker H: Kap SD-kaartsleuf en USB-poort (achter de kap) J: Brewer 2017/06 Rev.1.0...
-
Pagina 14: Werkingsprincipe
OptiFresh Bean Touch Werkingsprincipe 2.2.1 Canisters De canisters bevatten de koffiebonen (A) en instant producten (B). 2.2.2 Koffiemolen De koffiemolen (A) maalt de koffiebonen en transporteert het product naar de brewer. 2017/06 Rev.1.0... - Pagina 15 OptiFresh Bean Touch 2.2.3 Brewer De brewer (A) ontvangt het product uit de koffiemolen. Het product wordt gemaakt door heet water door het filter te zuigen. De zuiger van de brewer transporteert het product naar de uitlaat. Een veger transporteert het residu naar de afvalbak.
-
Pagina 16: Specificaties
OptiFresh Bean Touch 2.2.5 Uitloop De uitloop (A) transporteert het product naar de kop of de kan. Specificaties 2.3.1 Standaardautomaat Onderdeel Specificatie Afmetingen van de automaat 402 x 570 x 860 mm Gewicht: leeg/vol 35/45 kg Druk 2-10 bar Waterinlaattemperatuur 5-60°C... -
Pagina 17: Specificatie
OptiFresh Bean Touch Onderdeel Specificatie Bedrijfsstand zonder uitgifte 70 Wh/liter Bedrijfsstand met uitgifte 105 Wh/liter (ECPL) Stand-by 0 Wh Opwarmen vanuit stand-by 150 Wh 2.3.4 Specificaties van mediabestanden Opmerking De machine bevat 400 MB ruimte voor mediabestanden. Media Formaat in pixels... -
Pagina 18: Bestandstype
OptiFresh Bean Touch Media Formaat in pixels Gegevensopmaak Diavoorstelling 480 x 800 PNG met 24 bit Logo op kop 120 x 120 PNG met 24 bit Transparant 2.3.5 Mappenstructuur voor de mediabestanden op USB-opslagmedium of SD-kaart Mappenstructuur Bestandstype A. Media B. -
Pagina 19: Capaciteit - Cacao
XXXXXXXX Water pressure ........MPA ...~..V ..Hz ..W Made in The Netherlands Dr. A.F. Philipsweg 47 • NL-9403 AD Assen • www.animo.eu A: Modelnummer B: Artikelnummer C: Voedingsspanning [V] D: Automaatnummer E: Waterdruk [MPa] F: Vermogen [W] G: Frequentie [Hz]... -
Pagina 20: Touchscreen
OptiFresh Bean Touch Touchscreen 2.4.1 Hoofdscherm A: Optioneel, toont de merknaam B: Optioneel, geeft de tijd weer C: Het besturingsmenu openen (aantippen en vasthouden om het menu te openen) D: Keuzepaneel E: Pagina-indicator (navigatiebalk) 2.4.2 Het touchscreen bedienen Tip of veeg met uw vinger over de pictogrammen, prompts of schuifbalken op het touchscreen. - Pagina 21 OptiFresh Bean Touch Pictogram Naam Beschrijving ECO - Tip aan om deze modus te verlaten. energiebesparende modus Start Uw keuze bevestigen. START Stop Uw keuze opheffen. STOP Terug-knop Terugkeren naar het keuzescherm. < Glazen kop Kopmodus. Een drank kiezen of uw keuze bevestigen.
-
Pagina 22: Configuratiemenu
OptiFresh Bean Touch Pictogram Naam Beschrijving Hoeveelheid melk Minder melk. (verminderen) Hoeveelheid melk Meer melk. (vermeerderen) Hoeveelheid suiker Minder suiker. (verminderen) Hoeveelheid suiker Meer suiker. (vermeerderen) Configuratiemenu 2.5.1 Hoofdmenu Opmerking Tip om het bedieningsmenu te openen het hoofdbericht op het hoofdscherm aan en houd dit vast. -
Pagina 23: Gratis Verkoop
OptiFresh Bean Touch Scherm Titel Niveau 1.13 De pincode voor gratis Bediener 2.5.14 verkoop wijzigen 1.14 De canisters bijvullen Bediener 2.5.15 2.5.2 Gratis verkoop Scherm Onderdeel Beschrijving 1.00.00 Gratis verkoop Gratis uitgifte activeren op automaten met een betalingssysteem inschakelen [annuleren/OK] 1.00.01... -
Pagina 24: Recepttellers
OptiFresh Bean Touch 2.5.5 Recepttellers Scherm Onderdeel Beschrijving 1.03.00 Recept 1-xx Toont het aantal gratis, met lage prijs betaalde en met hoge prijs betaalde koppen, testrecepten, munten, kannen en totaal aantal koppen [0-99999 koppen]. 1.03.01 Recepten totaal Toont het totale aantal gratis, met lage prijs betaalde en met hoge prijs betaalde koppen, testrecepten, munten, kannen en totaal aantal koppen [0-99999 koppen]. -
Pagina 25: De Pincode Van De Bediener
OptiFresh Bean Touch 2.5.11 Kopsensoren Scherm Onderdeel Beschrijving 1.10.00 Kopsensor links Instelling van de kopsensor links [Ja/Nee]. 1.10.02 Kopsensor rechts Instelling van de kopsensor rechts [Ja/Nee]. 2.5.12 Beeld en geluid Scherm Onderdeel Beschrijving 1.11.00 Advertentiescherm Aanpassing van de touchscreen-ervaring. 1.11.01... -
Pagina 26: Energiebesparingsstand
OptiFresh Bean Touch Energiebesparingsstand In de energiebesparingsstand gebruikt de automaat minder energie. De recepttoetsen zijn nog steeds actief en de boiler koelt af in stappen van 5 °C. Nadat een recept is gekozen, heeft de automaat enige tijd nodig om de boiler op te warmen. - Pagina 27 OptiFresh Bean Touch Energiebesparingsstand zonder schakeltijden Als de automaat wordt ingeschakeld en er geen uitgifte is, zal deze na 30 minuten naar de energiebesparingsstand gaan. De temperatuur van de boiler daalt 5 °C per 30 minuten. Als er na 2 uur uitgifte is, wordt de automaat weer geactiveerd.
-
Pagina 28: Transport En Installatie
OptiFresh Bean Touch Transport en installatie Transport 3.1.1 Algemeen Wanneer de automaat en de bijbehorende apparatuur worden geleverd: • Controleer de automaat op mogelijke transportschade. • Controleer of de levering volledig is. Raadpleeg de verkoop- en leveringsvoorwaarden. Installatie Voorzichtig •... -
Pagina 29: Plaatsing
OptiFresh Bean Touch 3.2.2 Plaatsing Plaats de automaat op een werkblad op een stevig en vlak oppervlak. Plaats de automaat indien aanwezig op een onderkast. Zorg voor minimaal 11 cm vrije ruimte links van de automaat om de deur te openen. -
Pagina 30: Elektrische Aansluiting
OptiFresh Bean Touch Sluit de automaat (A) indien nodig met de slang (B) op de stand-alone pompset (C) aan. Zorg dat de minimale waterdruk niet lager komt dan 2 bar (bij een debiet van 5 l/minuut). 3.2.4 Elektrische aansluiting Sluit de voedingskabel op de automaat aan. -
Pagina 31: De Ingrediëntenstickers Aanbrengen
OptiFresh Bean Touch 3.2.6 De ingrediëntenstickers aanbrengen Open de deur van de automaat. Plaats de stickers zoals afgebeeld (A en B). 3.2.7 De software instellen voor het eerste gebruik Opmerking De software wordt door de dealer ingesteld. U hoeft de software bij het eerste gebruik niet in te stellen. -
Pagina 32: Het Touchscreen Aanpassen
OptiFresh Bean Touch Het touchscreen aanpassen 3.3.1 Het menu Geluid en Beeld openen Opmerking U moet een inlogcode hebben om het bedieningsmenu te kunnen openen. Tip op het hoofdscherm van het touchscreen het hoofdbericht (A) aan en houd dit vast. -
Pagina 33: Het Opslagmedium Op De Poort Aansluiten
OptiFresh Bean Touch 3.3.3 Het opslagmedium op de poort aansluiten Open de deur van de automaat. Zie 4.1 Verwijder achter de deur schroef (A) en de kap (B). Sluit het opslagmedium op de poort (C) aan. 3.3.4 Mediabestanden verwijderen Open het menu Geluid en Beeld. Zie 3.3.1 Navigeer naar het <Advertentiescherm >... -
Pagina 34: De Knoppen Voor Uw Logo Op De Kop Configureren
OptiFresh Bean Touch 3.3.6 Een film als screensaver configureren Upload het mediabestand. Zie 3.3.2 Tip de knop <Video> aan. Tip de knop <Video selecteren> aan. Selecteer het videobestand en bevestig uw keuze. Tip na het uploaden van het bestand de bevestigingsknop aan. -
Pagina 35: De Vertragingstijd Voor De Screensaver Instellen
OptiFresh Bean Touch 3.3.9 De vertragingstijd voor de screensaver instellen Open het menu Geluid en Beeld. Zie 3.3.1 Tip de knop <Geluid en Beeld> aan. Tip de knop <Vertragingstijd screensaver> aan. Stel de vertragingstijd voor de screensaver in. Tip de bevestigingsknop aan. -
Pagina 36: Bediening
OptiFresh Bean Touch Bediening WAARSCHUWING • Inspecteer de automaat vóór gebruik op schade. • Dompel de automaat niet onder in water en spuit deze niet schoon met water. • Haal de stekker van de automaat uit het stopcontact en ontkoppel de watertoevoer als de automaat lange tijd niet wordt gebruikt. -
Pagina 37: In- En Uitschakelen
OptiFresh Bean Touch In- en uitschakelen Open de deur van de automaat. Druk op de aan/uit-schakelaar (A) om de automaat aan of uit te zetten. De uitgifte van koppen starten Plaats een kop op de houder. Kies op het touchscreen een recept of tip het pictogram voor heet water aan. -
Pagina 38: Stoppen Met De Uitgifte Van Koppen Of Kannen
OptiFresh Bean Touch Stoppen met de uitgifte van koppen of kannen Druk op de stoptoets. Voorzichtig Trek een kop of kan niet weg. De gekozen cyclus moet nog steeds eerst worden voltooid. De bonencanister vullen Ontgrendel zo nodig het deksel van de bonencanister. -
Pagina 39: Het Muntmechanisme Gebruiken (Optie)
OptiFresh Bean Touch Verwijder het deksel (C). Vul de canister voor instant product. Zorg dat de canister voor instant product niet te vol zit. Plaats het deksel terug. Plaats de canister weer op de houder. Zorg dat de canister vastklikt met de pen in het gat. -
Pagina 40: Onderhoud
OptiFresh Bean Touch Onderhoud Schoonmaak- en desinfecteermiddelen WAARSCHUWING • Gebruik uitsluitend door Animo goedgekeurde chemicaliën. • Reinig de onderdelen van de automaat niet in een afwasmachine, behalve de canister voor instant product. • Droog de canister grondig voordat u deze in de automaat terugplaatst. -
Pagina 41: Het Spoelprogramma Gebruiken
OptiFresh Bean Touch 5.2.4 Het spoelprogramma gebruiken Tip aan op het touchscreen en houd uw vinger een aantal seconden op ’een keuze maken’ (A). Tip ’Spoelen’ aan. Zet een spoelbak (min. 1,5 l) onder de uitloop. Volg de instructies op het touchscreen. -
Pagina 42: Het Filter Vervangen
OptiFresh Bean Touch Open de deur van de automaat. Verwijder en reinig de brewerkamer (B). Reinig het oppervlak van de brewer met de reinigingsborstel. Verwijder en reinig de koffie-uitloop (C). 10 Zorg dat de veger (D) is gecentreerd. De veger moet zich tussen de twee armen (E) bevinden. - Pagina 43 OptiFresh Bean Touch Open de deur van de automaat. Verwijder de brewerkamer (A). Reinig het oppervlak van de brewer met de reinigingsborstel. Verwijder de koffie-uitloop (B). Gebruik het gereedschap voor het demonteren van het filter (D) om het filter (C) los te maken.
-
Pagina 44: Het Filter Reinigen
OptiFresh Bean Touch 11 Zorg dat de veger (H) is gecentreerd. De veger moet zich tussen de twee armen (I) bevinden. 12 Plaats de brewerkamer terug. Zorg dat de brewerkamer goed is aangesloten en op zijn plaats zit. 13 Plaats de koffie-uitloop (G) terug. -
Pagina 45: De Lekbak Reinigen/Legen
OptiFresh Bean Touch 5.2.10 De lekbak reinigen/legen Haal de lekbakken (A) onder uit de automaat. Verwijder indien nodig de slang van de lekbak. Reinig de lekbakken. Plaats de slang van de lekbakken terug. Plaats de lekbakken terug. 5.2.11 De mixer reinigen Draai de uitloop van de canister omhoog. -
Pagina 46: De Bonencanister Reinigen
OptiFresh Bean Touch 12 Plaats de montagering terug en draai deze linksom om de ring te vergrendelen. 13 Plaats de ventilator van de mixer terug. Controleer of de ventilator van de mixer vastklikt. 14 Plaats de behuizing van de mixer terug. -
Pagina 47: De Canisters Voor Instant Product Reinigen
OptiFresh Bean Touch Plaats de bonencanister (B) terug. Plaats het deksel (C) terug. Open de toevoer (A) naar de koffiemolen. 5.2.13 De canisters voor instant product reinigen Open de deur van de automaat. Draai de uitloop van de canister (A) omhoog. -
Pagina 48: De Uitlopen Reinigen
OptiFresh Bean Touch Reinig de canister voor instant product en de onderdelen ervan. Droog de onderdelen grondig af. Plaats het deksel terug. Plaats de canister weer op de houder. Draai de uitloop van de canister (A) omlaag. 10 Controleer of de canister op zijn plaats vergrendelt met de pen in het gat. - Pagina 49 OptiFresh Bean Touch Verwijder de drankuitlopen (C) van het voorste deel van het uitloopprofiel (D). Verwijder het voorste deel van het uitloopprofiel (F). Reinig de onderdelen. 10 Plaats de uitloopslangen terug. 2017/06 Rev.1.0...
-
Pagina 50: Problemen Oplossen
OptiFresh Bean Touch Problemen oplossen Foutmeldingen Probleem Mogelijke oorzaak Oplossing E1 Niveaufout Probleem op sensorniveau. Neem contact op met de dealer of de onderhoudstechnicus. E2 Niveaufout De boiler wordt te langzaam Controleer de waterdruk. Draai gevuld. de watertoevoerkraan maximaal Er is geen waterdruk of de water- open. - Pagina 51 OptiFresh Bean Touch Probleem Mogelijke oorzaak Oplossing E10 Ventielfout Ventiel of ventilator overbelast/vast- Neem contact op met de dealer gelopen. of de onderhoudstechnicus. Ventiel of ventilator van uitloop overbelast. De besturing heeft de uitloop uitge- schakeld. E11 Fout ingrediëntmotor Ingrediëntmotor overbelast/vastge- Reinig de canisters.
-
Pagina 52: Berichten Op De Display
OptiFresh Bean Touch Probleem Mogelijke oorzaak Oplossing E21 Boiler timeout De boiler warmt niet op. Neem contact op met de dealer of de onderhoudstechnicus. Berichten op de display Probleem Mogelijke oorzaak Oplossing Buiten gebruik - boiler vult bij Boiler is nog leeg, boiler wordt U hoeft niets te doen. - Pagina 53 OptiFresh Bean Touch Probleem Mogelijke oorzaak Oplossing Verkeerd ingrediënt. Gebruik het juiste ingrediënt. Het ingrediënt is hard geworden Vervang het ingrediënt. (aangekoekt). De mixer is niet gereinigd. Reinig de mixer. De vervaldatum van het ingredi- Vervang het ingrediënt. ent is verstreken.
- Pagina 54 Animo B.V. Dr. A. F. Philipsweg 47 9403 AD Assen The Netherlands Tel: +31 (0) 592 376376 Fax: +31 (0) 592 341751 E-mail: info@animo.nl www.animo.eu 2017/06 Rev.1.0 1006334...
