3.1.2.5 Suntour achterbouwdemper
De achterbouwdemper is voorzien van een
luchtveer, een drukdemper en een trekdemper.
3
2.2
4
5
6
7

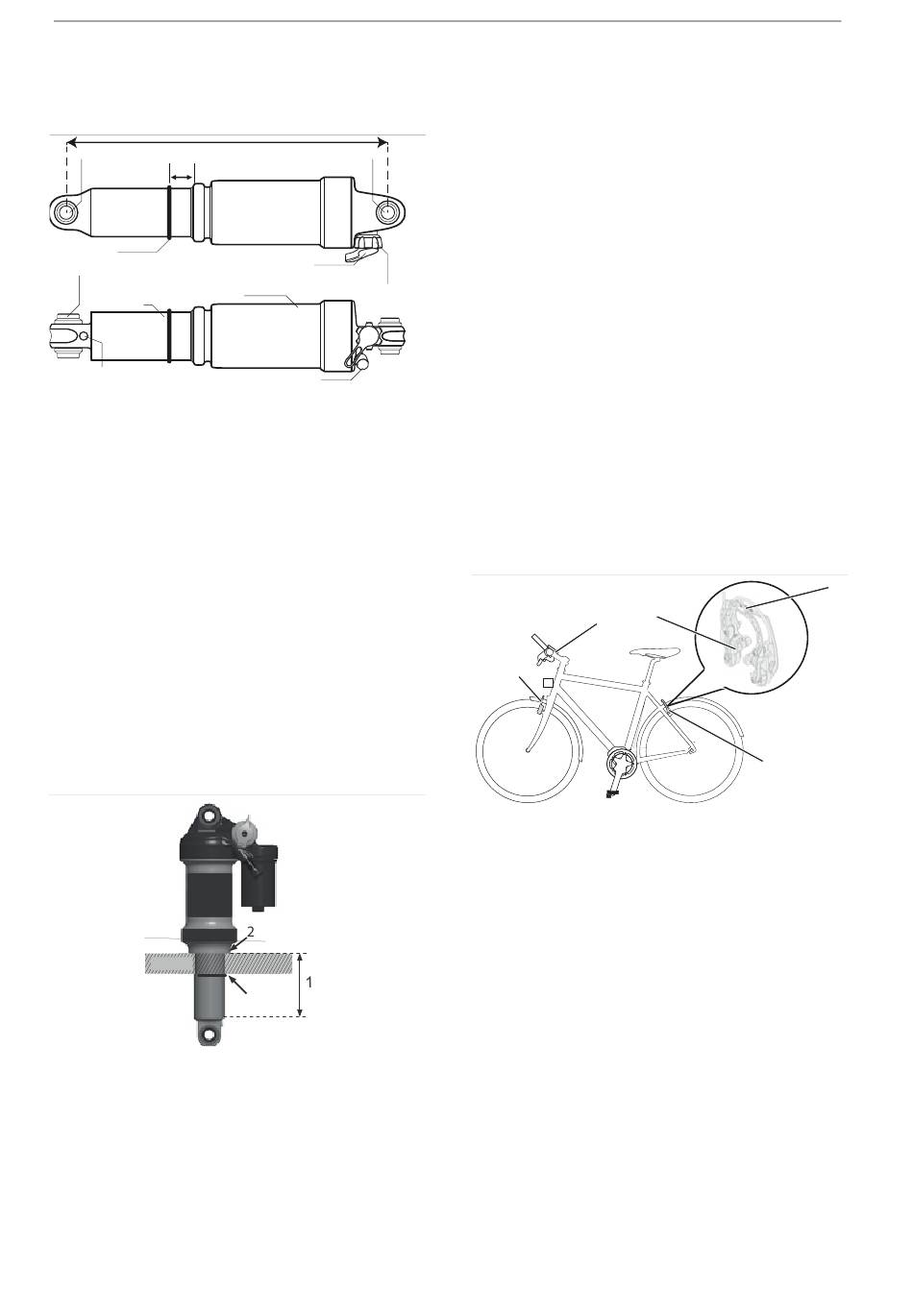

Afbeelding 7: Voorbeeld achterbouwdemper Suntour
1
Bovenste oog
2.1
Totale lengte van de demper
2.2
Negatieve veerweg van de
achterbouwdemper
3
Onderste oog
4
O-ring
5
Mof
6
Dempereenheid
7
IFP (internal floating piston)
8
Luchtventiel
9
Luchtkamer
10
Lockout hendel
11
Reboundhendel (trekdemperafstelling)
3.1.2.6 FOX achterbouwdemper
De achterbouwdemper van de pedelec is voorzien
van zowel een luchtveer als een drukdemper en een
trekdemper.
25-30%
Afbeelding 8: Voorbeeld achterbouwdemper FOX
MY20B01 - 56_1.0_01.10.2019
2.1
1
11
10
9
8
3
4
1
Oog geleidestang
2
Luchtventiel
3
Afstelwiel
4
Hendel
5
Luchtkamer
6
O-ring
3.1.3
Remsysteem
Elke pedelec is voorzien van een hydraulisch
remsysteem. In een gesloten slangenstelsel
bevindt zich remvloeistof. Wanneer de berijder
aan de remhendel trekt, wordt via de remvloeistof
de rem op het wiel geactiveerd.
De pedelec is voorzien van ofwel:
•
een velgrem op voorwiel en achterwiel,
•
een schijfrem op voorwiel en achterwiel, of
•
een velgrem op voorwiel en achterwiel en
aanvullend een terugtraprem.
De mechanische remmen dienen als
noodstopvoorziening en leiden tot een snelle en
veilige stop in noodgevallen.
3.1.3.1 Velgrem
4
5
Afbeelding 9: Remsysteem met velgrem in detail,
voorbeeld Magura HS22
1
Velgrem achterwiel
2
Brake-booster
3
Remblok
4
Stuur met remhendel
5
Velgrem voorwiel
Overzicht
3
1
2
17
