Data-interface REG*
GIRA
Info
Gebruiksaanwijzing

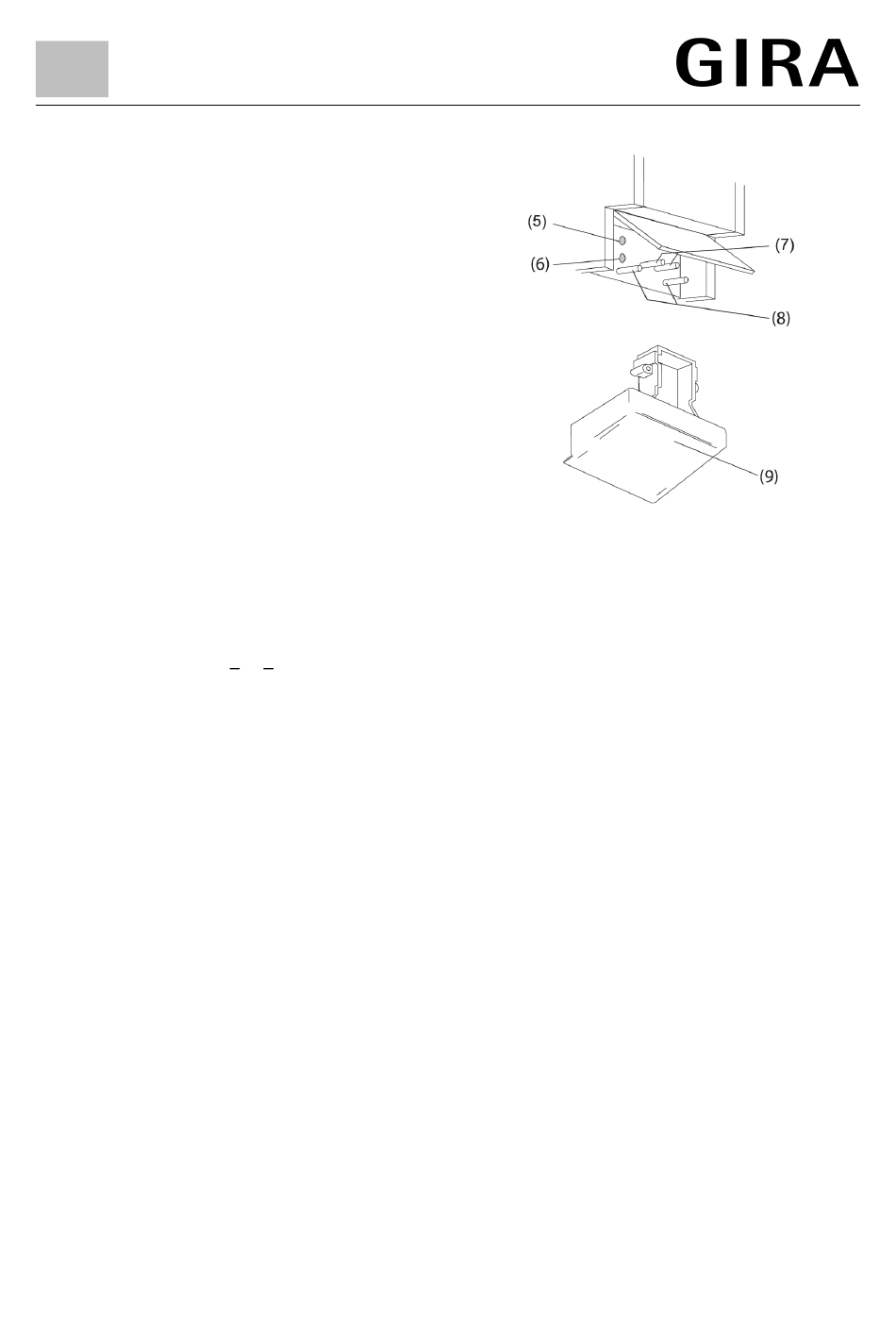

Vervolgens afdekkapje (9) op de geleidepennen (8)
plaatsen en over de busklem schuiven, om de veilig-
heidsafstand tussen de busleiding en de 230-V-leidin-
gen te waarborgen.
De seriële interface van de PC (RS 232) wordt via een
datalijn (1:1) met de 9-polige sub-D bus (2) verbon-
den.
Deze datalijn mag een lengte van 15 m niet over-
schrijden.
Voor toewijzing van het fysieke adres moet de pro-
grammeer-toets (5) (achter het klepje) bediend wor-
den. De rode LED (6) gaat branden. Deze dooft
wanneer het fysieke adres is overgenomen.
Technische gegevens
Voeding
Instabus KNX/EIB:
PC :
Vermogensopname EIB: max. 150 mW
Transmissiesnelheid:
Aansluiting
Instabus KNX/EIB:
PC:
Inbouwbreedte:
Omgevingstemperatuur: -5 °C ... +45 °C
Opslagtemperatuur:
Beveiligingsgraad:
Data-interface REG*
21... 32 V DC
+5...+15 V SELV,
ca. 10 mA
9600 Baud
EIB-busklem
9-polige sub-D bus
36 mm (2 modulen)
-25 °C ... + 70 °C
IP 20
5/07
Blz: 2 van 3
