Functie van de hoofdonderdelen
A
C
8
1"
B
1"
8
1"
S3T
S1PH
B2P
(*)
(**)
2
M11F
M12F

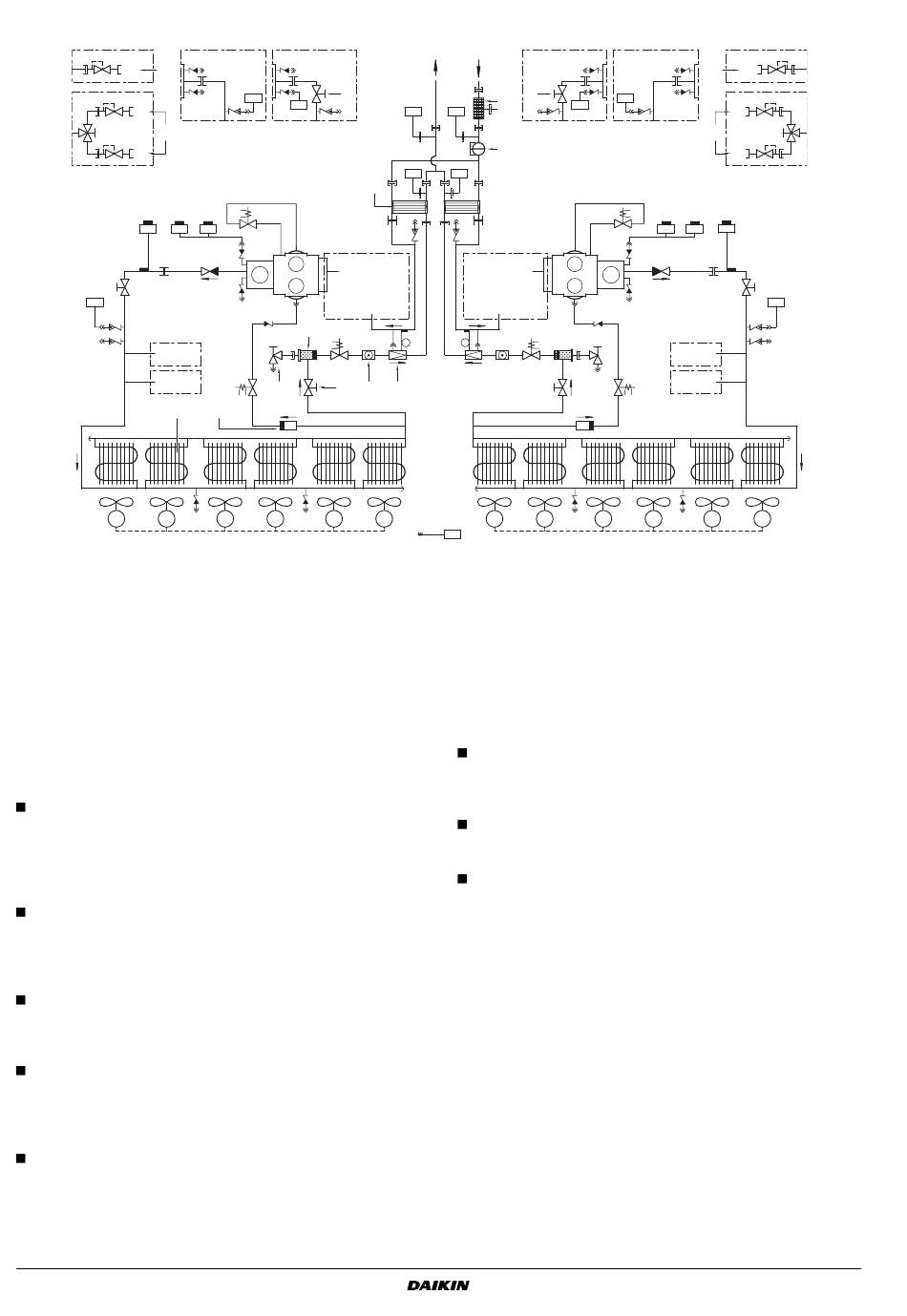

Afbeelding - Functioneel schema
1
Verdamper
7
8
2
Condensor
3
Wateruitlaat
9
4
Waterinlaat
10
5
Droger
11
6
Vulafsluiter
Naarmate het koelmiddel door de unit circuleert treden er wijzigingen
op in de toestand of conditie. Deze wijzigingen worden veroorzaakt
door de volgende hoofdonderdelen:
Compressor
De compressor (M*C) werkt als een pomp en doet het
koelmiddel circuleren in het koelmiddelcircuit. Het comprimeert
het koelmiddelgas dat uit de verdamper komt tegen een
drukniveau dat de verdichting in de condensor goed mogelijk
maakt.
Condensor
De condensor zet het koelmiddel om van een gas in een
vloeistof. De warmte verkregen door het gas in de verdamper
wordt door de condensor uitgeblazen in de omgevingslucht en
de damp wordt omgezet in vloeistof.
Filter/Droger
De filter achter de condensor verwijdert kleine partikels uit het
koelmiddel om blokkage van de slangen te voorkomen.
De droger verwijdert water uit het systeem.
Expansieventiel
De vloeistof komende uit de condensor komt terecht in de
verdamper via een expansieventiel. Dit expansieventiel brengt
het vloeibare koelmiddel op een drukniveau waarbij het
gemakkelijk verdampt in de verdamper.
Verdamper
De verdamper moet voornamelijk warmte onttrekken uit het
water dat erdoor vloeit. Dit is mogelijk door het vloeibare
koelmiddel, dat uit de condensor komt, om te zetten in een gas.
Gebruiksaanwijzing
3
D
11
B1P
B1P
1
Y11S
S14PH
M1C
(***)
5
Y16S
6
7
10
Y15S
12
M13F
M14F
M15F
Vloeistofafsluiter
Veiligheidsventiel
Expansieventiel
Kijkglas
Aanzuigafsluiter
(als optie verkrijgbaar)
3
4
11
13
R7T
R3T
14
R4T
R6T
(***)
Y26S
9
M16F
M21F
M22F
R5T
12
Zeef
13
Filter
14
Debietschakelaar
A
Standaard
B
Dubbele afsluitklep
C
Standaard
D
Aanzuigklep in optie
Aansluiting van waterinlaat/-uitlaat
De aansluitingen van de waterinlaat en -uitlaat maken een
eenvoudige aansluiting mogelijk van de unit op het watercircuit
van de luchtbehandelingsunit of de industriële uitrusting.
Debietschakelaar
De debietschakelaar beschermt de verdamper van de unit tegen
bevriezing wanneer er geen of onvoldoende waterstroom is.
Waterfilter
Het waterfilter beschermt de verdamper tegen verstopping.
Beveiligingen
De unit is uitgerust met drie soorten beveiligingen:
1
Algemene beveiligingen
Algemene beveiligingen schakelen alle circuits en de hele unit
uit. Daarom moet u nadat een algemene beveiliging werd
geactiveerd de unit opnieuw manueel inschakelen.
2
Beveiligingen van het circuit
Beveiligingen van circuits schakelen het circuit dat zij beveiligen
uit. Daarom moet u nadat een beveiliging van een circuit werd
geactiveerd de unit opnieuw manueel inschakelen.
3
Beveiligingen van de onderdelen
Beveiligingen van onderdelen schakelen het onderdeel dat zij
beveiligen uit.
D
C
8
B1P
B1P
8
Y21S
S4T
S2PH
S15PH
M2C
(*)
(**)
Y25S
M23F
M24F
M25F
(*)
Standaard (zie detail A) of in optie
leverbare tweedruksveiligheidsklep
(zie detail B)
(**)
Standaard (zie detail A) of in optie
leverbare tweedruksveiligheidsklep
(zie detail B)
uitsluitend voor 100 pk-circuit
(***)
Standaard (zie detail C) of in optie
leverbare aanzuigafsluitklep
(zie detail D)
