NL
• De 4 schroeven losdraaien en de zwarte profielen onder en boven de deur verwijderen (zie Fig. 38 op pag.
22).
• De voorste zijpanelen losmaken (zie Fig. 39 op pag. 22).
• Voor de montage gaat u in omgekeerde zin te werk.

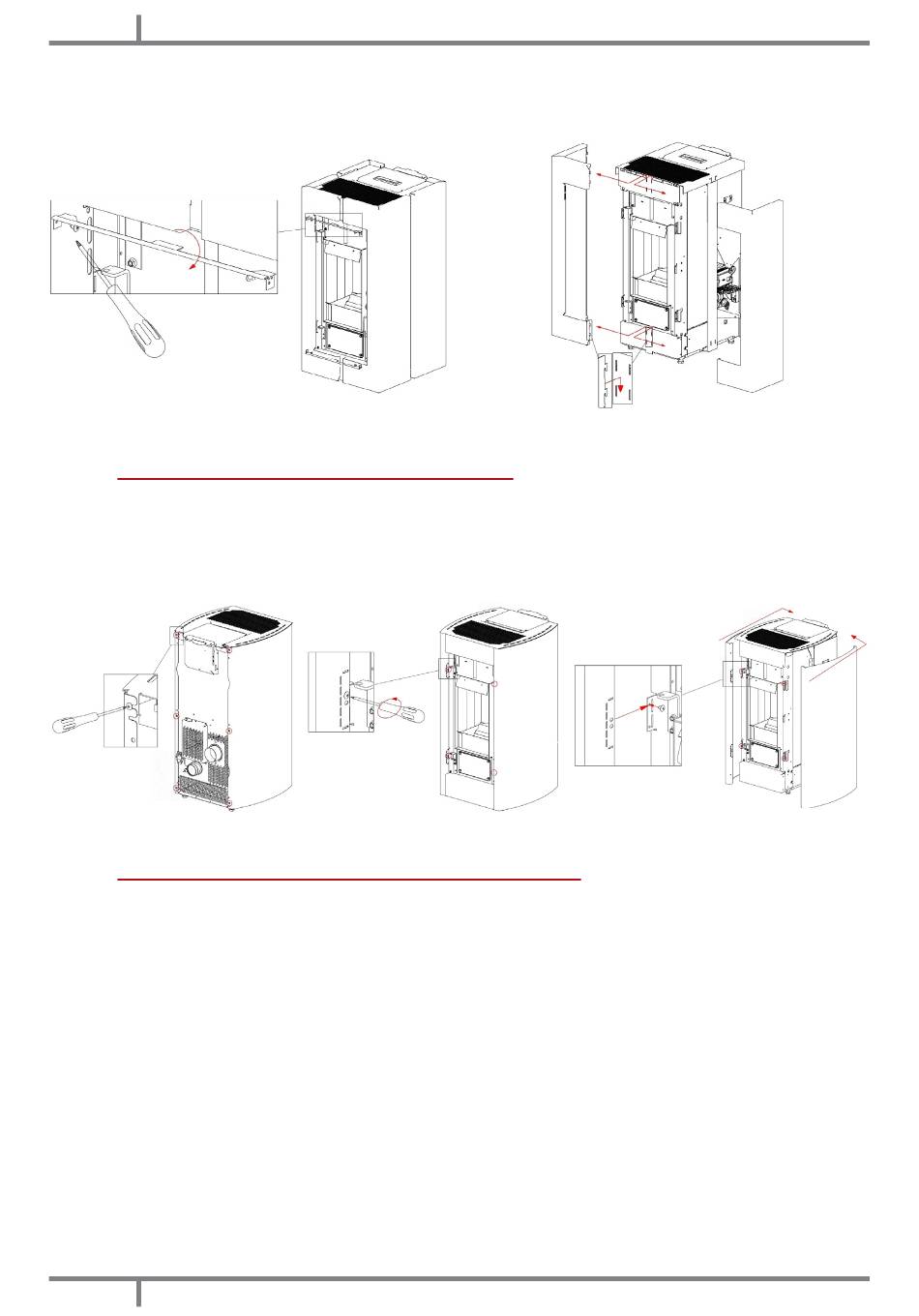

Fig. 38 - Verwijdering profielen
12.9
DEMONTAGE VAN DE KRISS
Demonteer de zijpanelen om bij de interne onderdelen te komen zoals hierna wordt beschreven:
• De deur verwijderen (zie MONTAGE/DEMONTAGE HAARDDEUR op pag. 19). (NB: De deur moet niet
gedemonteerd worden om het rechtse zijpaneel te verwijderen).
• Draai de 6 schroeven achteraan los (zie Fig. 40 op pag. 22).
• Draai de 6 schroeven vooraan los en verwijder de zijpanelen (zie Fig. 41 op pag. 22 en Fig. 42 op pag. 22).
• Voor de montage gaat u in omgekeerde zin te werk.
Fig. 40 - Draai de schroeven los
12.10
DEMONTAGE VAN DE ELISE
Demonteer de zijpanelen om bij de interne onderdelen te komen zoals hierna wordt beschreven:
• De zijpanelen van onder naar boven losmaken (zie Fig. 43 op pag. 23).
• Voor de montage in omgekeerde zin te werk gaan. De frontpanelen kunnen zowel verticaal als horizontaal
geregeld worden zodat ze overeenstemmen met de zijpanelen (zie Fig. 44 op pag. 23 en Fig. 45 op pag.
23).
22
ZIJPANELEN
3
Fig. 41 - Verwijder de schroeven
/ SHELL
ZIJPANELEN
3
3
KRISS
- TECNA
3
Fig. 39 - De zijpanelen losmaken
Fig. 42 - Verwijdering zijpanelen
- EVO
- ELISE
- SHELL
- GLASS - VERVE AIRTIGHT
3
3
3
3
