Derde uitgave • Vierde druk

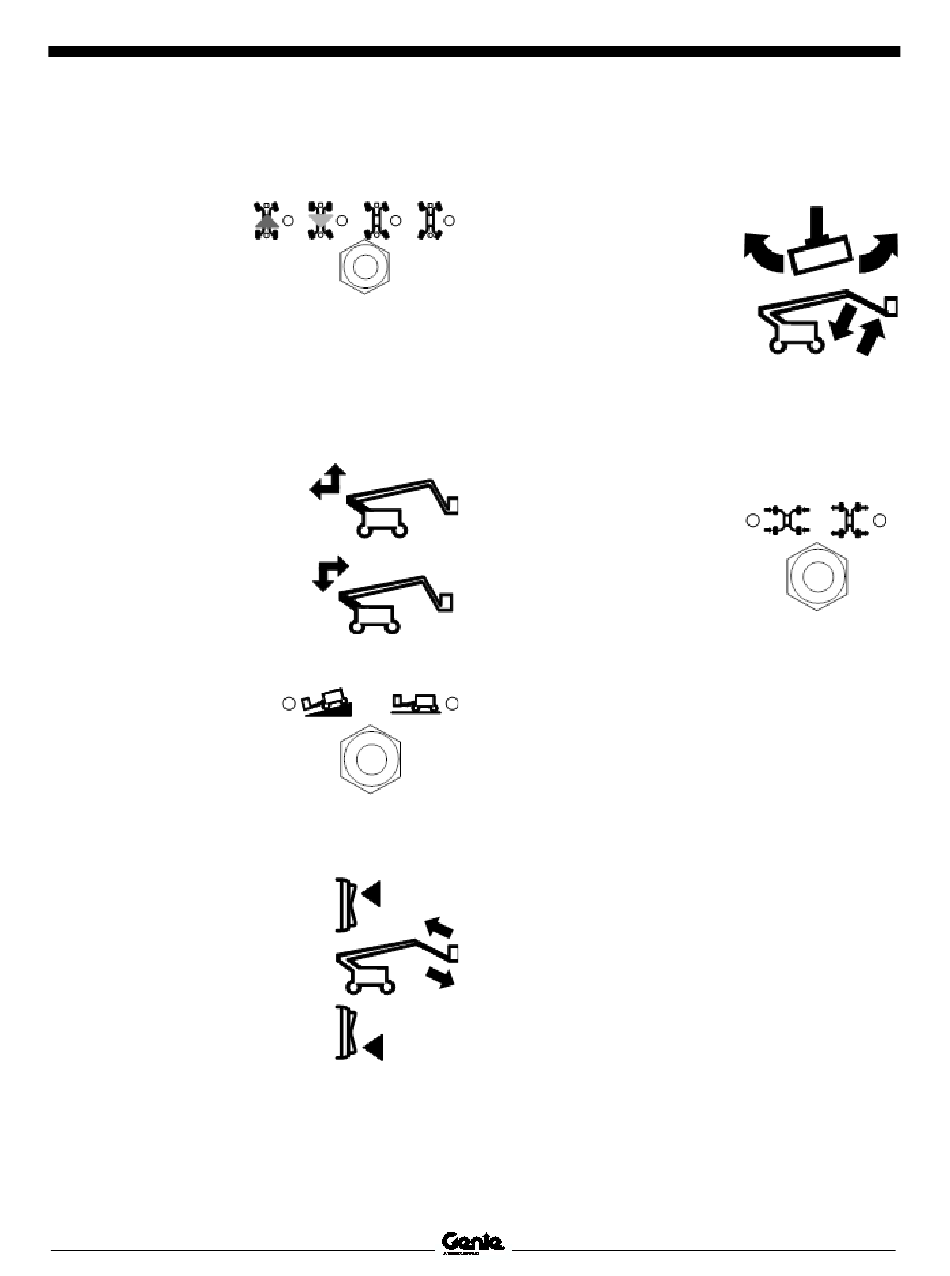

19 Stuurmodus-keuzeschakelaar met
indicatielampjes
Beweeg de
stuurmodus-
keuzeschakelaar om
de stuurmodus te
kiezen.
Het indicatielampje
naast de huidige
stuurmodus gaat
branden.
20 Een-assige proportionele joystick voor de functie
'secundaire arm op/uitschuiven' en 'secundaire
arm neer/inschuiven'
Beweeg de joystick
omhoog om de secundaire
arm omhoog te brengen en
vervolgens uit te schuiven.
Beweeg de joystick omlaag
om de secundaire arm in te
schuiven en vervolgens
neer te laten.
21 Rij-keuzeschakelaar met indicatielampjes
Beweeg de rij-
keuzeschakelaar om de
rij-instelling te kiezen. Het
indicatielampje naast de
huidige instelling gaat
branden.
22 Duimschakelaar voor de functie 'jib
/inschuiven'
Druk op de bovenzijde van de
duimschakelaar om de jib in te
schuiven. Druk op de
onderzijde van de
duimschakelaar om de jib uit te
schuiven.
Onderdeelnr. 1272823DUGT
23 Twee-assige proportionele joystick voor de
functies 'jib op/neer' en 'platformrotatie
links/rechts'
Beweeg de joystick
omhoog om de jib omhoog
te brengen. Beweeg de
joystick omlaag om de jib
neer te laten. Beweeg de
joystick naar links om het
platform naar links te
draaien. Beweeg de
joystick naar rechts om het
platform naar rechts te
draaien.
24 Schakelaar 'as uitschuiven/inschuiven' met
indicatielampjes
Beweeg de as-
selectieschakelaar om een
instelling te kiezen. Het
indicatielampje knippert
terwijl de assen worden
uitgeschoven en brandt
continu wanneer de assen
volledig zijn uitgeschoven.
Het indicatielampje
knippert terwijl de assen
worden ingeschoven en
brandt continu wanneer de
assen volledig zijn
ingeschoven.
25 Rijschakelaar met indicatielampje
Als het lampje brandt, geeft dit aan dat de
uit-
primaire arm voorbij een wiel aan de cirkelzijde is
gedraaid en de rijfunctie is uitgeschakeld.
Beweeg om te rijden de rijschakelaar en
verplaats de rij-joystick langzaam uit het midden.
ZX
®
-135/70
Bedieningshandleiding
Bedieningselementen
31
