11. Indien u een volledige 360-graden ring wilt buigen, moet u erop letten dat het einde van het
werkstuk tussen de bankschroef en matrijs is aangespannen. Buig het metaal volledig en snijd
het overmatige deel af.
12. Om een veer te maken, dient u de vergrendeling (2) los te zetten en heft u de te vormen stuk
lichtjes omhoog terwijl u de stuk om de matrijs buigt. Om de veer te beginnen en te beëindigen,
dient u een volledige 360-graden hoek te creëren, zoals beschreven in stap 11.

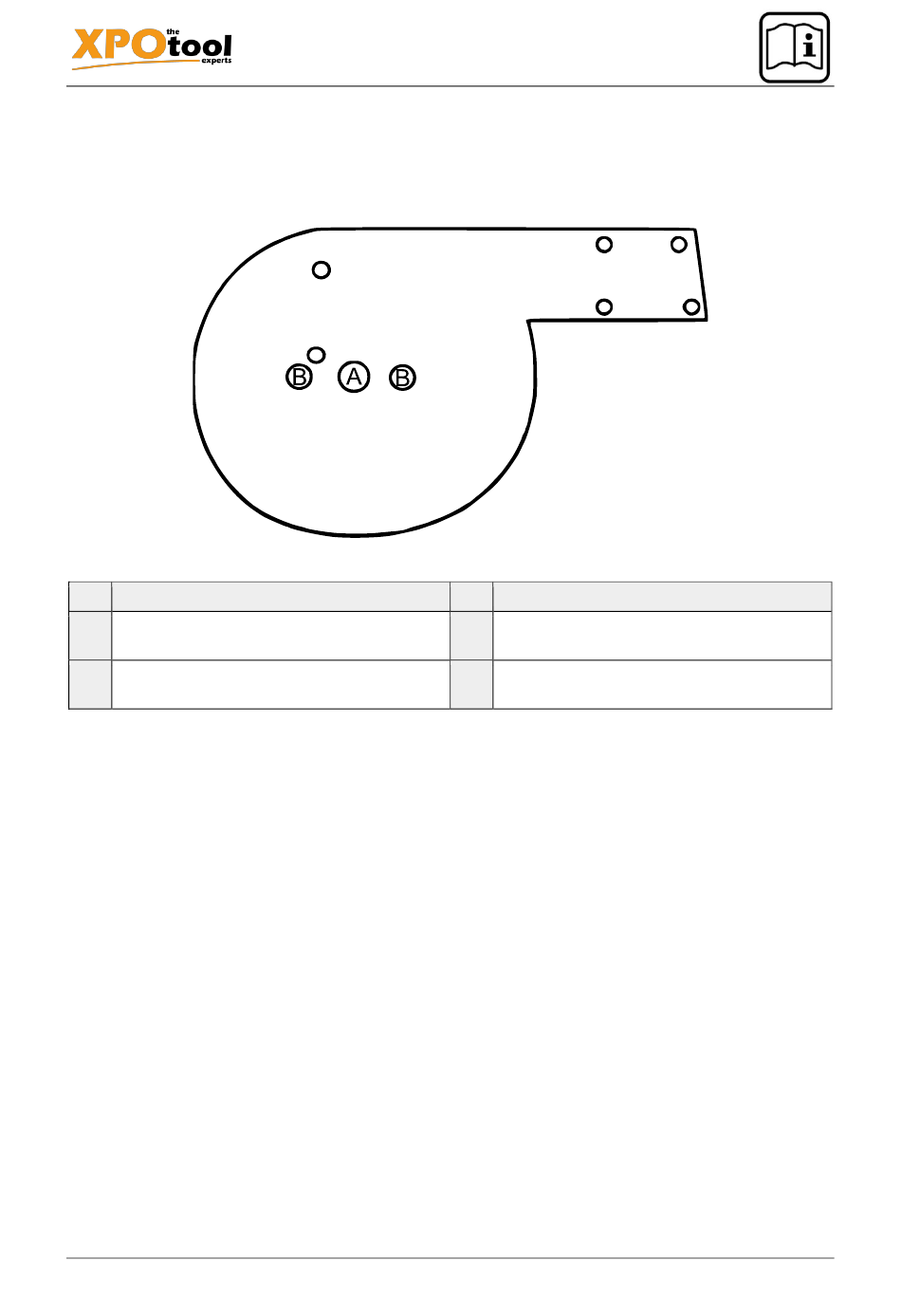

Afbeelding 1: posities van de gaten voor de matrijs te bevestigen. Donkere gatten hebben een
Nr. Omschrijving
Hier bevestigings-as van de rondbuigmatrijs
A
insteken
B
Zeshoekige schroeven hier insteken.
Hoeken buigen
1.
Zorg eerst dat de montageplaat (4) aan de veerbuigmontageplaat (32) van het apparaat beves-
tigd is. Zie afbeelding 1 voor de positie van de gaten die voor de ronde vormingen nodig zijn.
2. Zorg ervoor dat de vergrendeling (2) los zit.
3. Beweeg het bankschroefmontagedeel (5–9, 15) in de voorste positie op de montageplaatslede.
4. Zet de veerpin (19) van de hoekbuigmatrijs (13) in het kleine gat (zonder spiraal) van de monta-
geplaat.
5. Bevestig de hoekbuigmatrijs door het schroeven van de zeshoekige schroeven (18) in het kleine
gat van de montageplaat.
6. Beweeg de buiggroep (16, 17, 22–24) helemaal naar achteren. Mogelijkerwijs dient u de ver-
grendelplaat van het buigblok (21) te verwijderen door het losmaken van de zeshoekige schroe-
ven (20). Vergrendel de vergrendelplaat op dit moment niet.
7. Plaats de vergrendeling tegen de hoekbuigmatrijs en sluit de bankschroef, zodat deze het werk-
stuk tegen de matrijs vastklemt.
8. Beweeg het buigblok totdat deze tegen het werkstuk aan ligt en de voorplaat (16) met het op-
pervlak van de bankschroef (8) verbonden is. Dit doet u door het aandraaien van beide schroe-
ven.
9. Beweeg het buigblok met de greep (27) naar links totdat u de gewenste buighoek bereikt heeft.
Let op het terugveren van het metaal.
10. Voor het maken van een herhaalde buiging van 90-graden dient u de hoekgroep (10–12) te
gebruiken. Schroef de as van de hoekgroep (10) in de matrijs. Schuif de vergrendeling van de
hoekgroep (10) op de as en zet deze in de gewenste positie (afhankelijk van de lengte van het
werkstuk). De buiging wordt hierdoor op de juiste positie behouden.
11. Indien u de buigingen met dezelfde hoek (behalve 90-graden) wilt herhalen, gebruikt u de ver-
grendeling (2).
https://www.XPOtool.com
The Tool Experts
D
C
schroefdraad.
Nr. Omschrijving
C
D
Artikel 61856
Pos.
van de
Pos.
van de
bankschroef
bankschroef
Veerpin van de hoekbuigmatrijs hier inste-
ken.
Zeshoekige schroef van de hoekbuigmatrijs
hier insteken.
pagina 5
05 2022-1
