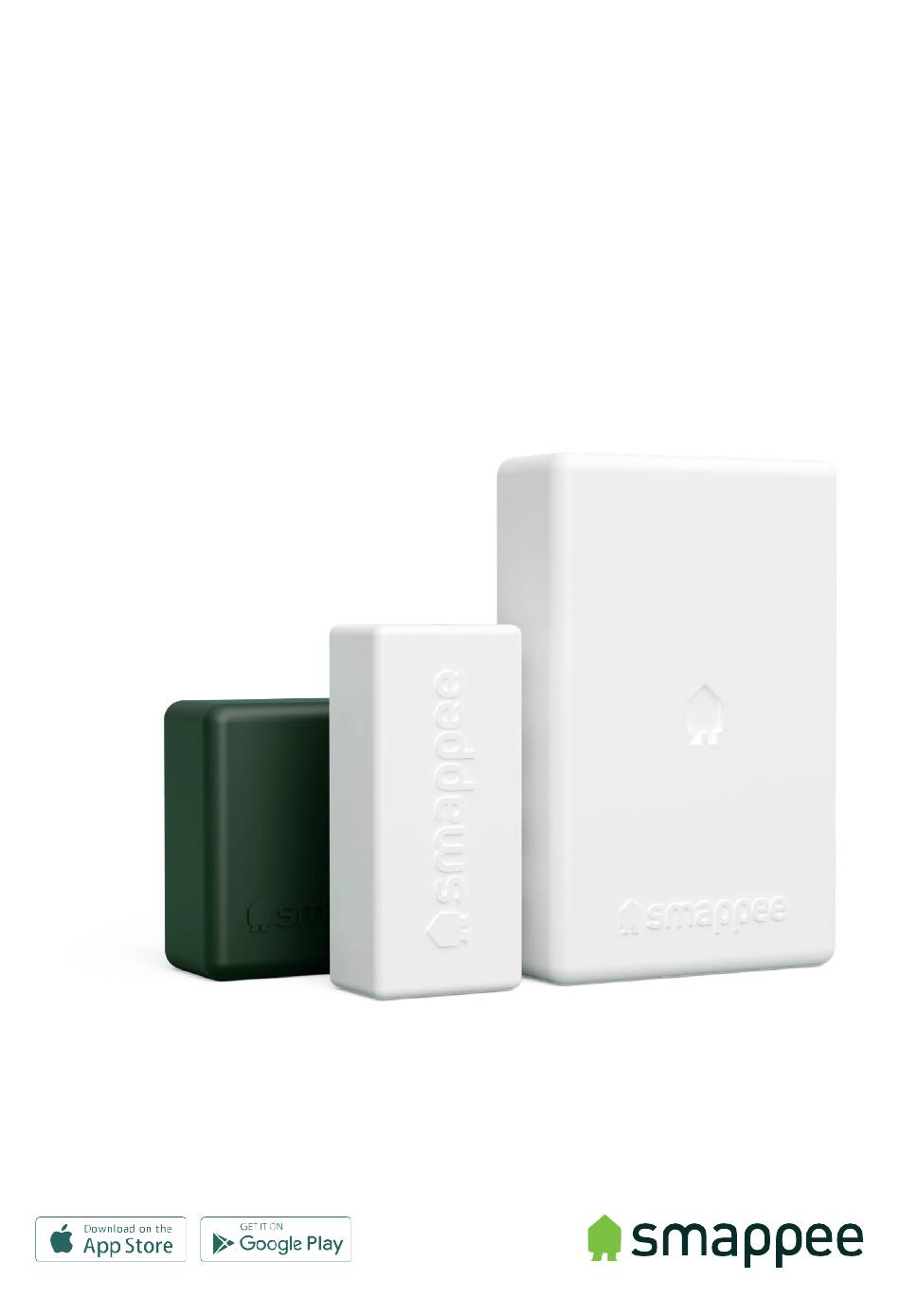

Smappee Infinity
Installatiehandleiding
Nederlands – Versie 1.7 – Juli 2019

Advertenties

Inhoudsopgave
loading

Samenvatting van Inhoud voor Smappee Infinity

  • Pagina 1 Smappee Infinity Installatiehandleiding Nederlands – Versie 1.7 – Juli 2019...

  • Pagina 2: Inhoudsopgave

    Problemen oplossen Specificatie van de Smappee Bus-kabel Bijlage 1 – Uitleg bij kleurcode Bijlage 2 – Eigenschappen van de wifiverbinding en firewallregels Bijlage 3 – Overzicht van de componenten Bijlage 4 - Technische specificaties Smappee Infinity – Installatiehandleiding - Nederlands...

  • Pagina 3: Veiligheidsinstructies

    Gebruik het product niet als het beschadigd is. • Gebruik geen beschadigde stroomklemmen of kabels. • • Dompel het product niet onder in water of andere vloeistoffen. Stel het product niet bloot aan hitte, vlammen of extreme koude. • Smappee Infinity – Installatiehandleiding - Nederlands...

  • Pagina 4: Productidentificatie

    In de onderstaande tabel vind je meer informatie over de veiligheidssymbolen: Apparatuur van klasse II hoeft niet geaard te worden. Dit apparaat werd getest overeenkomstig IEC 62262 en voldoet aan IK 06 impactklasse 6 (impactenergie: 1 joule). Smappee Infinity – Installatiehandleiding - Nederlands...
  • Pagina 5 Neem bij vragen steeds contact op met je lokale verdeler: In het geval dat je lokale verdeler niet kan helpen, kan je contact opnemen met Smappee via support@smappee.com . Smappee Infinity – Installatiehandleiding - Nederlands...

  • Pagina 6: Modulariteit Van Smappee Infinity

    100 meter (109 yards). • Power Box : De Power Box is het compacte en robuuste hart van het Smappee Infinity monitoringsysteem. Het is compatibel met bijna elk elektriciteitsnetwerk wereldwijd en is op een DIN-rail te monteren. Het meet de lijnspanning van de...
  • Pagina 7 De Genius communiceert ook met onderdelen van andere fabrikanten, Smappee Gas & Water en Smappee Switch. Een typische Smappee Infinity-configuratie bestaat uit één Power Box, één Genius of Wi- Fi Connect, CT Hubs en CT's. De verschillende componenten communiceren via de Smappee Bus.

  • Pagina 8: Installatie

    Verbinding met de Smappee Cloud: selectie van internetconnectiviteit en - configuratie. Configuratie van de CT's. Validatie van de installatie: controleren van de nauwkeurigheid van de live vermogenswaarden. Deze procedure wordt uitgevoerd met de Smappee Energy Monitor mobiele app. Smappee Infinity – Installatiehandleiding - Nederlands...

  • Pagina 9: Planning En Voorbereiding Van De Fysieke Locatie

    Dwarsdoorsnede of diameter van de bekabeling Hoe zal de energiemonitor van een stabiele internetverbinding worden voorzien: via wifi, ethernet of een 3G/4G mobiel netwerk? Gereedschap (niet meegeleverd) Multimeter Schroevendraaiers Kabelstripper Zaklamp Puntbektang Kabeltang Optioneel: boor, boorbits en schroeven Smappee Infinity – Installatiehandleiding - Nederlands...
  • Pagina 10 Benodigheden (niet meegeleverd) Kabelbinders Een- of driefasige stroomonderbreker (alleen zekering voor Smappee Power Box) Ethernetkabel in geval van bekabelde communicatie Externe Smappee-wifi dongle in geval van een zwak wifisignaal 3G/4G-dongle in geval van mobiele netwerkcommunicatie Smappee Infinity – Installatiehandleiding - Nederlands...

  • Pagina 11: Initiële Configuratie

    5. Initiële configuratie De eerste stap van de Smappee Infinity-installatie is het aanmaken van een locatie en het definiëren van de gemeten lasten en de eigenschappen ervan. De locatie is de plaats waar je de Smappee zult installeren (bv. het adres van de woning, winkel of vestiging).

  • Pagina 12: Fysieke Installatie

    6. Fysieke installatie Deze procedure beschrijft de nodige stappen voor de fysieke installatie van de Smappee Infinity. WAARSCHUWING: Schakel voor je eigen veiligheid het apparaat uit voor je met de fysieke installatie begint Stappen Gebruik een vrije zekering of installeer een extra zekering voor het zekeren van de Power Box.
  • Pagina 13 CT Hub. In plaats van de standaard Smappee Bus-kabel kun je ook een aangepaste RJ10-kabel gebruiken. De RJ10 moet twee getwiste paren bevatten. Pinnen 1 en 4 en Pinnen 2 en 3 moeten getwiste paren zijn.
  • Pagina 14 OPMERKING: Het bovenstaande kabel- en kleurenschema is louter indicatief. Respecteer altijd de nationale voorschriften. Bekabeling moet in Europa minstens 1 mm / 600 V zijn, en moet beveiligd zijn met een stroomonderbreker van 6 A. Smappee Infinity – Installatiehandleiding - Nederlands...
  • Pagina 15 OPMERKING: Het bovenstaande kabel- en kleurenschema is louter indicatief. Respecteer altijd de nationale voorschriften. Bekabeling moet in Europa minstens 1 mm / 600 V zijn, en moet beveiligd zijn met een stroomonderbreker van 6 A. Smappee Infinity – Installatiehandleiding - Nederlands...
  • Pagina 16 OPMERKING: Het bovenstaande kabel- en kleurenschema is louter indicatief. Respecteer altijd de nationale voorschriften. Bekabeling moet in Europa minstens 1 mm / 600 V zijn, en moet beveiligd zijn met een stroomonderbreker van 6 A. Smappee Infinity – Installatiehandleiding - Nederlands...
  • Pagina 17 18 AWG / 600 V UL-stijl 1015 zijn, beschermd door een 6 A stroomonderbreker en maximaal 16 AWG / 600 V UL-stijl 1015 zijn, beschermd door een 6 A of 10 A stroomonderbreker. De stroomonderbreker moet voldoen aan UL 489. Smappee Infinity – Installatiehandleiding - Nederlands...
  • Pagina 18 18 AWG / 600 V UL-stijl 1015 zijn, beschermd door een 6 A stroomonderbreker en moet maximaal 16 AWG / 600 V UL-stijl 1015 zijn, beschermd door een 6 A of 10 A stroomonderbreker. De stroomonderbreker moet voldoen aan UL 489. Smappee Infinity – Installatiehandleiding - Nederlands...

  • Pagina 19: Smappee Cloud-Connectiviteit

    • De Smappee Genius opent zijn hotspot, waarmee het wifinetwerk en -wachtwoord geconfigureerd kunnen worden. • De Smappee Genius knippert blauw wanneer je de hotspot kunt selecteren in de lijst met beschikbare wifinetwerken op je smartphone. Het kan enkele minuten duren voor de hotspot geopend wordt.

  • Pagina 20: Configuratie Van Ct's

    Configuratie van CT's Bij deze procedure is de initiële configuratie aan elke fysieke CT gelinkt. Volg de weergegeven stappen in de Smappee Energy Monitor mobiele app. Smappee Infinity – Installatiehandleiding - Nederlands...

  • Pagina 21: Validatie Van De Installatie

    Een foutieve mapping tussen lijnspanning en stroom kan leiden tot foute energiewaarden en monitoringgegevens. Om na te gaan of de Smappee Infinity correct werkt, toont Smappee realtimewaarden van alle gemeten lasten. Je kunt deze realtimewaarden bekijken in de mobiele app of via het Smappee Dashboard.
  • Pagina 22 Merk op dat de kleurcode in de zekeringkast en/of fasenummering mogelijk niet correct is. Er wordt 0 volt gemeten wanneer beide lasten met dezelfde fase verbonden zijn. Smappee Infinity – Installatiehandleiding - Nederlands...

  • Pagina 23: Problemen Oplossen

    Tijdens de installatie: de andere locatie geïnstalleerd. Houd de resetknop van de Smappee App meldt dat het Genius ongeveer 20 seconden serienummer van de Genius ingedrukt, tot de Genius blauw ongeldig is. oplicht. Start de installatieprocedure opnieuw. Smappee Infinity – Installatiehandleiding - Nederlands...
  • Pagina 24 Sluit de ethernetkabel of 3G/4G-dongle goed aan op de Genius. Smappee is nog niet opgestart. Wacht een vijftal minuten. Het lampje van de Genius licht blauw op. De Genius kan niet opstarten. Start de Smappee Genius...
  • Pagina 25 Er is geen internetverbinding. Controleer de aansluiting van de ethernetkabel en start de Genius opnieuw op door de RJ10-kabel los te koppelen en hem daarna opnieuw aan te sluiten. Smappee Infinity – Installatiehandleiding - Nederlands...
  • Pagina 26 L1, hoofdvoeding zijn niet de stroomfasen (faseverdeling). L2 en L3 overeenstemt met de correct. lastconfiguratie van het net (fase-instelling). Lees de tips in het hoofdstuk 'Validatie van de installatie'. Smappee Infinity – Installatiehandleiding - Nederlands...

  • Pagina 27: Specificatie Van De Smappee Bus-Kabel

    De totale lengte van de Genius-Power Box-bus mag eveneens niet meer dan 100 meter (109 yards) bedragen. WAARSCHUWING: De afsluitplug voor de Smappee Bus moet op de uitgang van de laatste CT Hub aangesloten zijn, en wordt gevoed via poort A van de Power Box.

  • Pagina 28: Bijlage 1 - Uitleg Bij Kleurcode

    Er is een probleem met de verbinding. De Genius was voordien verbonden met het internet, maar Knipperend rood nu is de verbinding met de Smappee Cloud verbroken . Het toegangspunt van de wifihotspot werd geactiveerd , Ononderbroken geel zodat de Genius de wifi-instellingen opnieuw kan configureren.
  • Pagina 29 Het ledlampje tussen poort A en B De Power Box is ingeschakeld en werkt knippert elke 5 seconden 1 keer. correct. Het ledlampje tussen poort A en B Fout Smappee Bus A. knippert elke seconde 1 keer. Smappee Infinity – Installatiehandleiding - Nederlands...

  • Pagina 30: Bijlage 2 - Eigenschappen Van De Wifiverbinding En Firewallregels

    Het maximale aantal tekens voor de WPA2/PSK is 20. • De DHCP van je router wijst een IP-adres toe aan je Smappee. Firewallregels Als je gebruikmaakt van een firewall, moet je de volgende firewallregels instellen om verkeer van en naar de Smappee toe te staan: •...

  • Pagina 31: Bijlage 3 - Overzicht Van De Componenten

    Smappee Bus-kabel – 40 cm (15.75 inches) AC-IBC40 Smappee Bus-kabel – 150 cm (59 inches) AC-IBC150 Smappee Bus-kabelset – 100 m (109 yards) – 50 RJ10- AC-IBCS-100m aansluitingen Het is ook mogelijk om een aangepaste RJ10-kabel te gebruiken. Zie de specificaties van de Smappee Bus-kabel in deel 11.

  • Pagina 32: Bijlage 4 - Technische Specificaties

    De aangesloten CT’s meten stroomwaarden tot 10.000 A. • De CT Hub is het belangrijkste onderdeel van het Smappee Infinity-monitoringsysteem. Je kunt tot vier stroomklemmen (CT's) of Rogowski coils op een CT Hub aansluiten om verschillende stromen tot 10.000 A te meten. Dit maakt een nauwkeurige submeting van (een groep) apparaten mogelijk.
  • Pagina 33 Voorziet het volledige systeem van energie. • De Power Box is het compacte en robuuste hart van het Smappee Infinity monitoringsysteem. Het is compatibel met bijna elk elektriciteitsnetwerk wereldwijd en is op een DIN-rail te monteren. Het meet de lijnspanning van de aangesloten fasen, verzamelt de stromen van de CT-sensoren en berekent vermogen, actieve energie, reactieve energie en andere gegevens over energie en vermogen.

  • Pagina 34: Smappee Genius

    Connectiviteit via Ethernet, wifi of 3G/4G (optioneel). • De Genius is de link tussen het monitoringsysteem en de Smappee Cloud en zorgt voor een beveiligde opslag van de gegevens van verschillende componenten via ethernet, wifi of 3G/4G (optioneel). Bij een netwerkpanne blijven de gegevens gedurende twee dagen opgeslagen. De Genius communiceert ook met onderdelen van andere fabrikanten, Smappee Gas &...

  • Pagina 35: Rogowski Coils

    TECHNISCHE SPECIFICATIES Smappee-stroomklemmen Smappee biedt een uitgebreid assortiment Split Core CTs en Rogowski coils die compatibel zijn met de CT Hub. Daarnaast biedt Smappee ook een Solid Core 3-Phase CT. Split Core CT’s Type Artikelnummer L x B x H (mm) L x B x H (inches) Max.
  • Pagina 36 • Werkt alleen in combinatie met een Smappee-energiemonitor. Smappee Switch is een slimme stekker die op een kostenbesparende manier een bijkomende methode van submeting en slim beheer voorziet voor het Smappee Infinity-monitoringsysteem. De Switch meet het precieze verbruik van een apparaat of een groep apparaten die verbonden zijn met een stekkerdoos en maakt het mogelijk om deze apparaten te bedienen (op afstand of door op de Switch te tikken).

  • Pagina 37: Smappee Gas & Water

    Compatibel met de meest voorkomende analoge gas- en watermeters. • Smappee Gas & Water voegt gedetailleerde gegevens over het gas- en waterverbruik toe aan het Smappee Infinity-monitoringsysteem. Het systeem is makkelijk te installeren via optische of magnetische sensoren die aan de gas- en watermeter worden bevestigd. De monitor is compatibel met de meest voorkomende analoge gas- en watermeters.
  • Pagina 38 1-dag gegevensopslag in geval van een netwerkpanne. • Net als de Genius vormt Wi-Fi Connect de link tussen de Power Box en de (Smappee-) cloud en zorgt het voor een beveiligde opslag van de gegevens van verschillende componenten. Het verstuurt zijn gegevens via wifi. Bij een netwerkpanne blijven de gegevens gedurende één dag opgeslagen.
