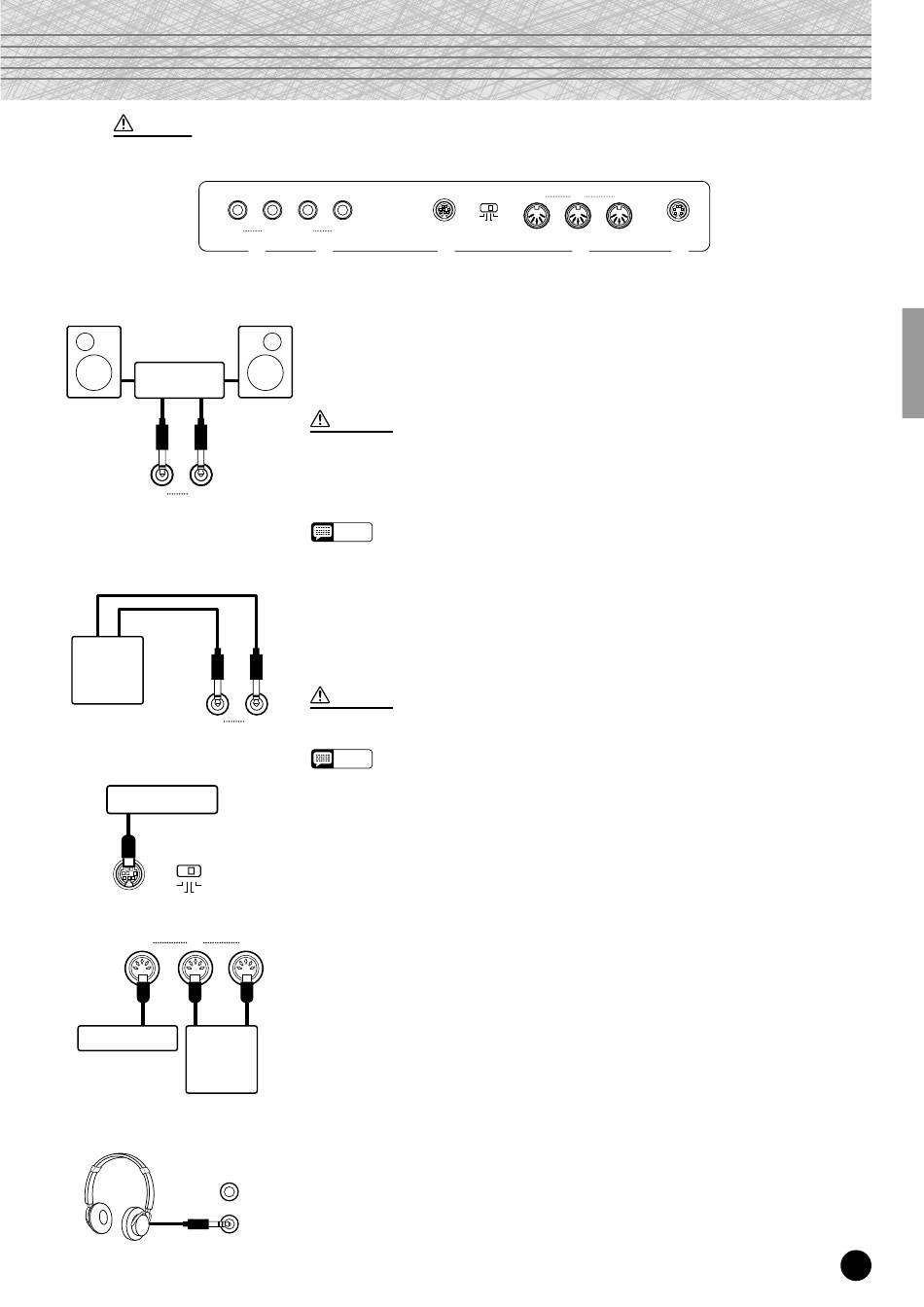

Aansluitingen
PAS OP!
Stereo System
R
AUX OUT
DOU-10
Personal Computer
Mac
PC-1
TO HOST
HOST SELECT
THRU
Tone Generator
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
• Zet, voordat u de Clavinova op andere apparatuur aansluit, alle betreffende apparaten uit.
Zet, voordat u alle apparaten aan of uit zet, alle volumeregelingen op minimaal.
Onderpaneel
R
L/L+R
R
L/L+R
AUX OUT
AUX IN
1
2
1 AUX OUT L/L+R en R aansluitingen
Via de AUX OUT L/L+R en R aansluitingen kunt u de Clavinova aansluiten op een in-
strumentversterker, mengpaneel, PA systeem of opname-apparatuur. Als u de Clavinova op
een mono geluidsinstallatie aansluit, gebruik dan alleen de L/L+R aansluiting. Als u alleen
een plug aansluit op de L/L+R aansluiting, worden de linker- en het rechterkanaalsignalen
gemengd naar de L/L+R aansluiting, zodat u niets van het Clavinova geluid mist.
PAS OP !
• Als de AUX OUT aansluitingen van de Clavinova op een externe geluidsinstallatie worden
aangesloten, zet dan eerst de Clavinova aan en vervolgens de externe geluidsinstallatie.
Houd bij het uitzetten de omgekeerde volgorde aan.
• De signalen van de AUX OUT aansluitingen mogen nooit op de AUX IN aansluitingen
L/L+R
aangesloten worden, noch direct, noch via externe apparatuur.
Opm.
2 AUX IN L/L+R en R aansluitingen
Deze aansluitingen zijn voor gebruik met een externe toongenerator, zoals de
Yamaha DOU-10 Disk Orchestra Unit. De stereo uitgangen van de externe toongenera-
tor worden aangesloten op de AUX IN L/L+R en R, waardoor het geluid van de
toongenerator via het interne geluidssysteem van de Clavinova wordt gereproduceerd.
Er kan een mono lijnniveau bron op de L/L+R aansluiting worden aangesloten.
PAS OP !
• Als een externe bron op de Clavinova's AUX IN is aangesloten, zet dan eerst het externe
R
L/L+R
AUX IN
apparaat aan en dan pas de Clavinova. Houd bij het uitzetten de omgekeerde volgorde aan.
Opm.
3 TO HOST aansluiting & HOST SELECT schakelaar
Deze aansluiting en schakelaar maken directe aansluiting op een PC mogelijk,
voor sequencen en andere muziektoepassingen — zonder dat er een aparte MIDI
MIDI
interface nodig is (zie blz. 15 voor details).
PC-2
4 MIDI IN, THRU en OUT aansluitingen
MIDI
De MIDI IN ontvangt MIDI data van een externe MIDI apparaat (zoals de
OUT
IN
DOU-10 Disk Orchestra Unit) die kan worden gebruikt om de Clavinova te bestu-
ren. De MIDI THRU stuurt de op de MIDI IN ontvangen data, direct weer naar
buiten, waardoor een keten van MIDI instrumenten of andere apparatuur kan wor-
den gemaakt. De MIDI OUT verstuurt alleen de MIDI data van de Clavinova
(d.w.z. noot- en aanslaginformatie die wordt geproduceerd door op het Clavinova
DOU-10
toetsenbord te spelen). Meer over de MIDI vindt u bij "MIDI Functies" op blz. 13.
5 PEDAL aansluiting
Hier kunt u de pedaalkabel op aansluiten van de pedalenconsole (zie "Onderstel
assemblage op blz. 26 en 27).
G PHONES aansluiting
Hier kunnen twee standaard stereo hoofdtelefoons voor privé oefenen op aan
worden gesloten. De interne luidsprekers worden automatisch uitgeschakeld als er
een hoofdtelefoon op een PHONES-aansluiting wordt aangesloten.
THRU
Mac
MIDI
PC-1
PC-2
TO HOST
HOST SELECT
3
• De volumeregeling van de Clavinova werkt niet op de signalen van de AUX OUT.
Regel met de volumeregeling van de externe audio apparatuur de niveaus.
• De ingangssignalen op de AUX IN aansluitingen worden geregeld door de Clavinova's
volumeregeling. De Reverb functie geeft hierop geen effect.
• De ingangssignalen op de AUX IN aansluitingen worden ook weer naar de AUX OUT
aansluitingen gevoerd.
(onderpaneel)
MIDI
OUT
IN
PEDAL
4
5
7
CLP-920
