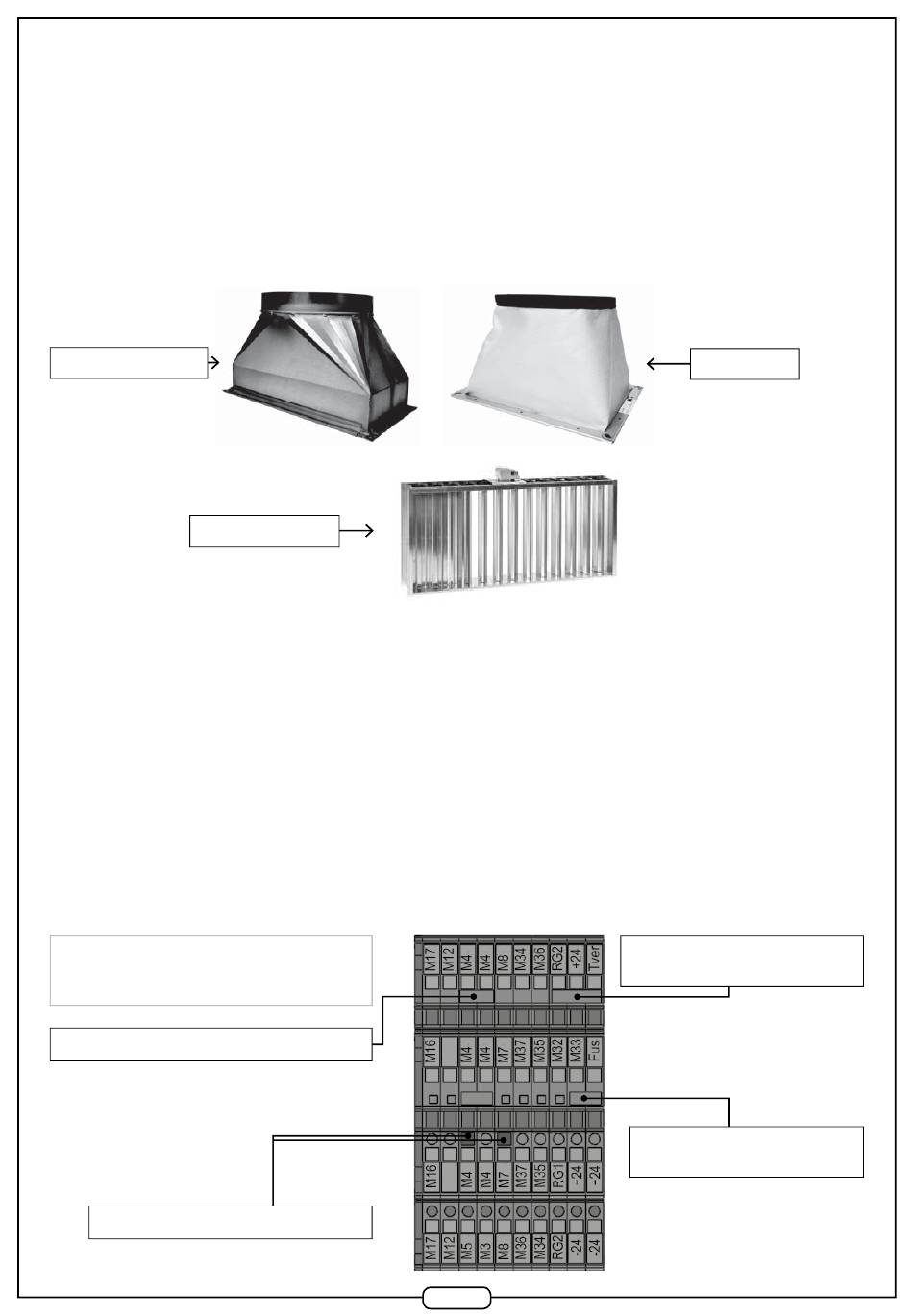

2.6 Opties / accessoires installeren
Het plafond is voorzien van M8 inzetstukken op elke hoek van het openingsframe voor de montage van externe accessoires zoals: overgangsstukken
- geïsoleerde fl exibele manchetten - stijve of fl exibele manchetten - luchtkleppen. Elk accessoire wordt geleverd met het schroefmateriaal.
Tussen de accessoires en openingsframes moet schuimband worden geïnstalleerd om de lekdichtheid tussen de elementen te waarborgen.
Overgangsstukken
Luchtkleppen
2.6.1 Overgangsstukken aansluiten
De overgangsstukken worden geleverd met vier M8-schroeven, ringen en moeren. Schroef elk overgangsstuk, afhankelijk van de behoef-
ten in de inserts van de openingsframes of op de afsluitluchtkleppen vast met een set schroeven, ringen en moeren op elke bevestigingshoek.
Om ronde kokers aan te sluiten moeten deze worden voorzien van een rubberen O-ring. Zie diameters per machine in paragraaf 3.3.
Isoleer de kokers en de overgangsstukken volgens de geldende normen en voorschriften.
2.6.2. Afsluitluchtkleppen installeren op verse lucht / afvoerlucht
De luchtkleppen worden geleverd met voorbedrade servomotoren, een verbindingskabel 'RG' (ongeacht of er één of twee kleppen zijn), een aansluit-
doos en M8 schroeven.
Plaats een pakking op elk openingsframe. Schroef elke luchtklep in de inserts van het openingsframe.
Sluit de 'RG'-kabelaansluitingen op de klemmen RG1 - RG2 van het aansluitklemmenblok aan (zie afbeelding hieronder), waarbij de kabel vooraf via
een wartel door de kabeldoorvoer van de schakelkast is gevoerd om waterdichtheid klasse IPX2 te waarborgen. Zie paragraaf 2.8.2 voor technische
details over de aansluitingen,
Snelaansluitklem - draaddiameter
0,14 - 1,5 mm² - installatiedraad of
draadeindhuls wordt aanbevolen
Draadbrug 2 klemmen horizontaal
Draadbrug 2 klemmen verticaal
Bedradingsschema, kabel 'RG' op klemmenstrook:
8
Broekstuk
Draadbrug 3 klemmen
horizontaal
Draadbrug 3 klemmen
verticaal
