3.7

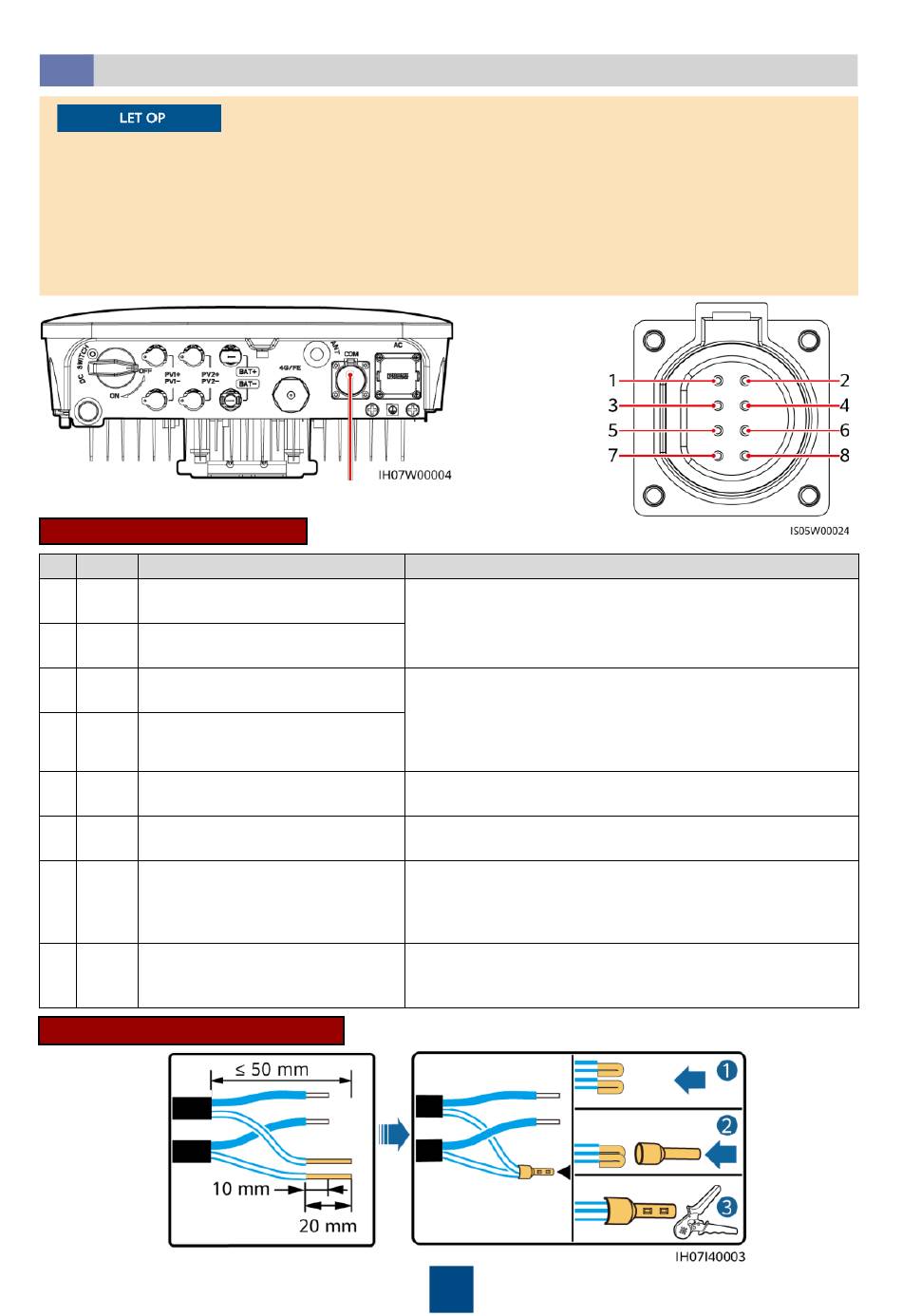

(Optioneel) Signaalkabels installeren
•
Bij het leggen van een signaalkabel dient u deze te scheiden van stroomkabels om ernstige
signaalinterferentie te voorkomen.
•
Zorg ervoor dat de beschermlaag van de kabel zich in de aansluiting bevindt, dat overtollige
kabelkernen van de beschermlaag worden afgeknipt, dat de blootliggende kabelkern volledig
in de kabelopening wordt gestoken en dat de kabel goed is aangesloten.
•
Blokkeer de ongebruikte kabelopening met een dop en zet de kabelwartel vast.
•
Als er twee of meer signaalkabels zijn vereist, zorgt u ervoor dat ze dezelfde buitendiameter
hebben.
Pindefinities COM-poort
Nr. Label Definitie
1
RS485B, RS485 differentieel
485B1
signaal-
2
RS485A, RS485 differentieel
485A1
signaal+
3
RS485B, RS485 differentieel
485B2
signaal-
4
RS485A, RS485 differentieel
485A2
signaal+
5
GND
GND van het vrijgavesignaal/
12V/DI1/DI2
6
EN+
Vrijgavesignaal+/12V+
7
DI1
Digitaal ingangssignaal 1+
8
DI2
Digitaal ingangssignaal 2+
Twee signaalkabels krimpen
COM-poort (COM)
Beschrijving
Scenario voor cascadeschakeling van omvormers voor
zonne-energie: wordt gebruikt voor aansluiting op de
omvormers voor zonne-energie.
Wordt gebruikt voor aansluiting op de RS485-
signaalpoorten van de batterij en vermogensmeter.
Wanneer zowel de batterij als de vermogensmeter zijn
geconfigureerd, moeten deze op de poorten 485B2 en
485A2 worden gekrimpt.
Wordt gebruikt voor aansluiting op GND van het
vrijgavesignaal/12V/DI1/DI2.
Wordt gebruikt voor aansluiting op het vrijgavesignaal
van de batterij en het positieve 12V-signaal.
Wordt gebruikt om verbinding te maken met het
positieve DI1-signaal. Dit kan worden gebruikt om
verbinding te maken met het DRM0-planningssignaal
of als poort voor het signaal voor snelle uitschakeling.
Wordt gebruikt om verbinding te maken met het
positieve DI2-signaal. Dit kan worden gebruikt als
poort voor het feedbacksignaal van de Backup Box.
11
