Installatie
Afhankelijk van de situatie kan de Atlas HD3C loopkat op 2 manieren worden geïnstalleerd. Optie A
is aanbevolen en heeft de voorkeur vanwege het installatie gemak. Als beide einden van de
monorail niet toegankelijk zijn vanwege een muur of andere obstakels, volg dan optie B. Om een
Atlas HD3C loopkat juist te installeren moeten onderstaande stappen in volgorde worden gevolgd.
Optie A, De loopkat op de monorail rijden:
Gebruik een dubbele sling met voldoende capaciteit wanneer de loopkat moet
-
worden gehesen.
Hijs de loopkat naar het einde van de monorail, met de onderzijde van de wielen
-
net boven de onder flens.
Attentie! Let op de oriëntatie van de loopkat. Indien van toepassing, controleer
-
of de motor en het voedingspunt zich aan de juiste zijde bevinden.
Probeer de loopkat op de balk te duwen of volg (Alleen bij elektrische uitvoering)
-
de aanvullende stappen hieronder.
o
o
o
o
o

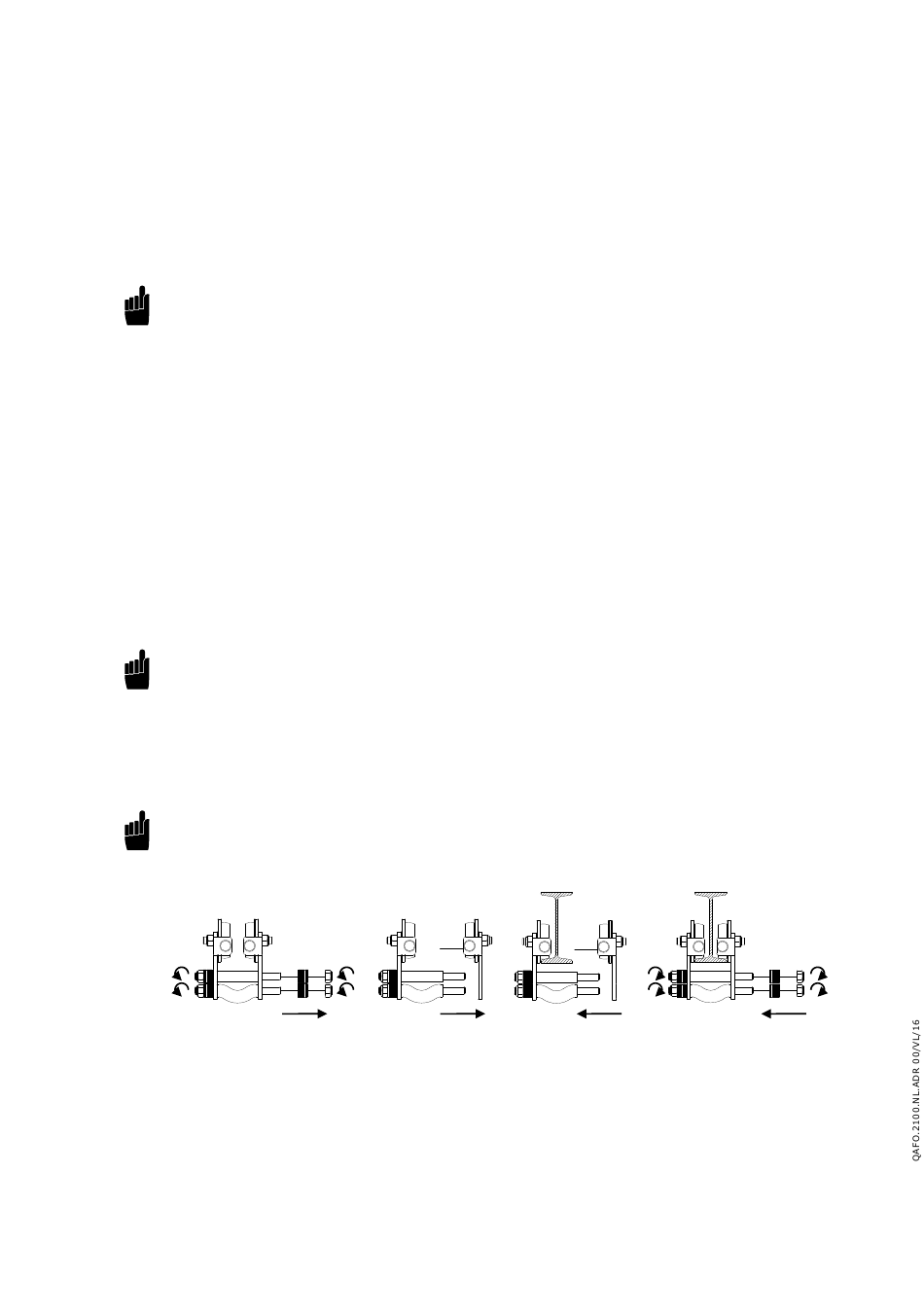

Optie B, De loopkat demonteren en op de monorail plaatsen:
Gebruik een dubbele sling met voldoende capaciteit wanneer de loopkat moet
-
worden gehesen. Zorg dat alle onderdelen van de loopkat zijn ondersteund tijden
het demonteren.
Maak de steunbouten en ophangbout (Pos. 4 en 5) los aan één zijden van de
-
loopkat. Verwijder de borgmoeren niet!
Maak de steunbouten en ophangbout (Pos. 4 en 5) los aan de andere zijde van
-
de loopkat en verwijder de borgmoeren en sluitringen (Pos. 6 en 7).
Pak de zijplaat van de loopkat (Pos. 2). Pas op dat de draadeinden niet
-
beschadigen.
Hijs de loopkat helft welke de steun- en ophangbouten bevat naar de monorail.
-
Attentie! Let op de oriëntatie van de loopkat. Indien van toepassing, controleer
-
dat de motor en het voedingspunt zich bevinden aan de juiste zijde.
Plaats de zijplaat (Pos. 2) terug op de steun- en ophangbouten (Pos. 4 en 5). Pas
-
op dat de draadeinden niet beschadigen.
Plaats sluitringen en borgmoeren (Pos. 6 en 7) terug op de draadeinden en draai
-
deze met de hand aan.
Draai de borgmoeren van de steun- en ophangbouten aan op het juiste aanhaal
-
moment volgens de tabel in hoofdstuk 8.4 "Aanhaal momenten".
Attentie! Het moet worden geverifieerd dat de takel loopkat combinatie naar
-
behoren is gemonteerd en dat alle moeren zijn vastgezet en aangehaald volgens
hoofdstuk 8.4 "Aanhaal momenten". Het verifiëren moet worden gedaan door een
competent persoon.
Haal de ventilator behuizing van de motor.
Indien geïnstalleerd, ontkoppel de motorrem.
Roteer handmatig de motor ventilator en rij de loopkat op de monorail.
Herstel de motorrem en werkende staat.
Monteer de ventilator behuizing terug op de motor.
