Installatie

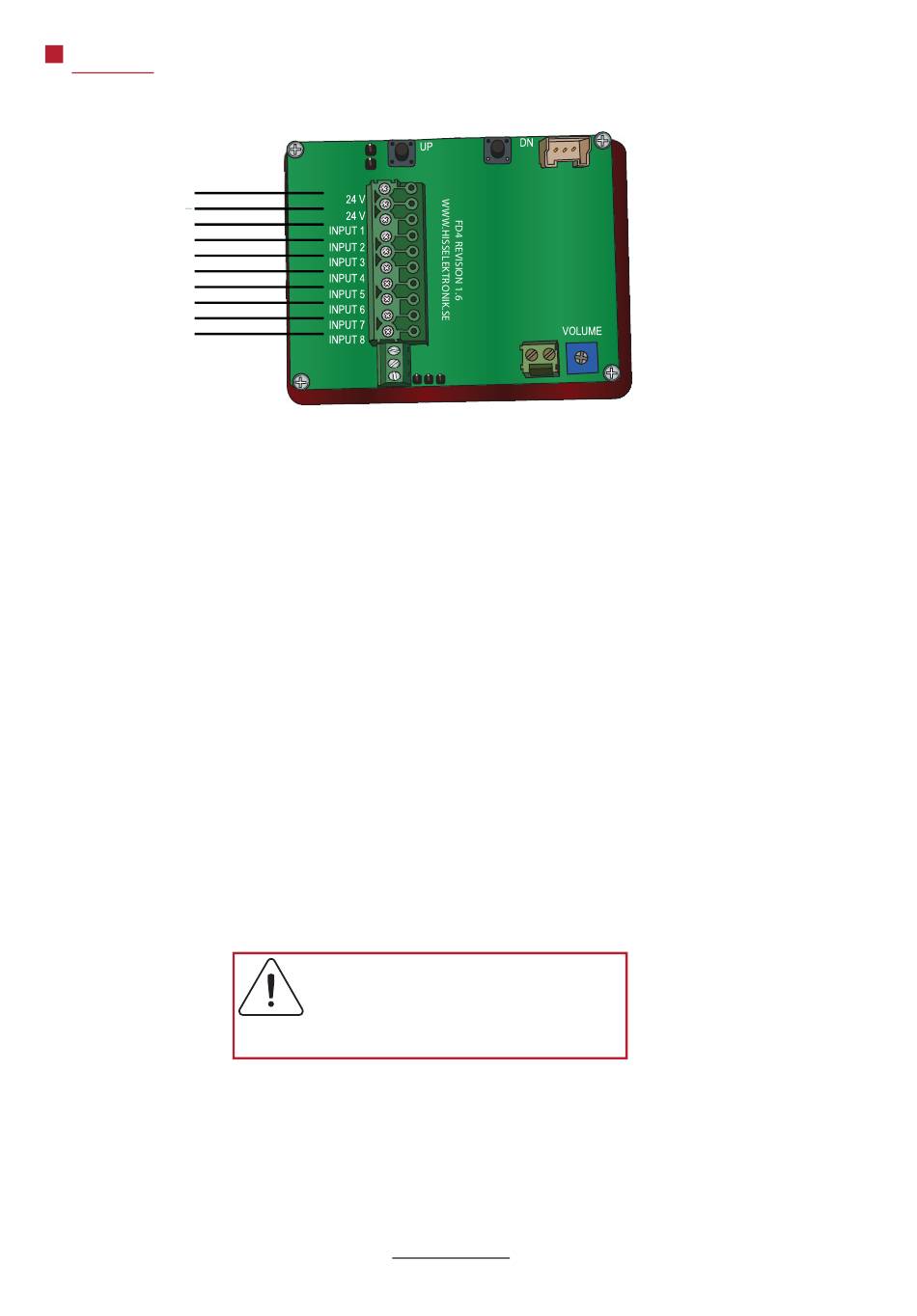

DEFAULT INGANGEN
{
24VDC
INPUT 1
INPUT 2
INPUT 3
INPUT 4
INPUT 5
INPUT 6
INPUT 7
INPUT 8
Aansluiting binaire signalen:
Input 1 = Binair signaal 1
Input 2 = Binair signaal 2
Input 3 = Binair signaal 4
Input 4 = Binair signaal 8
Input 5 = Vast bericht 1
Input 6 = Richtingspijl omhoog
Input 7 = Richtingspijl omlaag
Input 8 = Aankomstsignaal/Geluidstrigger
verdieping
Aansluiting decimale signalen
(één-verdieping-per-pin):
Input 1 = Verdieping 1
Input 2 = Verdieping 2
Input 3 = Verdieping 3
Input 4 = Verdieping 4
Input 5 = Verdieping 5
Input 6 = Verdieping 6
Input 7 = Verdieping 7
Input 8 = Verdieping 8
© 2009 SafeLine and all the SafeLine products and accessories are copyrighted by law.
ACTIVE "0" INPUT
DOORZONE
DOORZONE
BUS-A
+
-
BUS-B
Aansluiting pulssignalen:
Input 1 = Puls A
Input 2 = Puls A
Input 3 = Puls B
Input 4 = Vaste aankondiging 1
Input 5 = Vast bericht 2
Input 6 = Vast bericht 3
Input 7 = Vast bericht 4
Input 8 = Aankomstsignaal/Geluidstrigger
Aansluiting grijze codesignalen:
Input 1 = Grijze code 1
Input 2 = Grijze code 2
Input 3 = Grijze code 3
Input 4 = Grijze code 4
Input 5 = Vast bericht 1
Input 6 = Richtingspijl omhoog
Input 7 = Richtingspijl omlaag
Input 8 = Aankomstsignaal/Geluidstrigger
Tip!
Met SafeLine Pro kunt u de aanslui-
ting van de ingangen optimaliseren.
6
PROG
SPEAKER
verdieping
verdieping
DUTCH V. 1,06
01.2010
