Toro 130-0788 Installatie-Instructies pagina 2
1
2

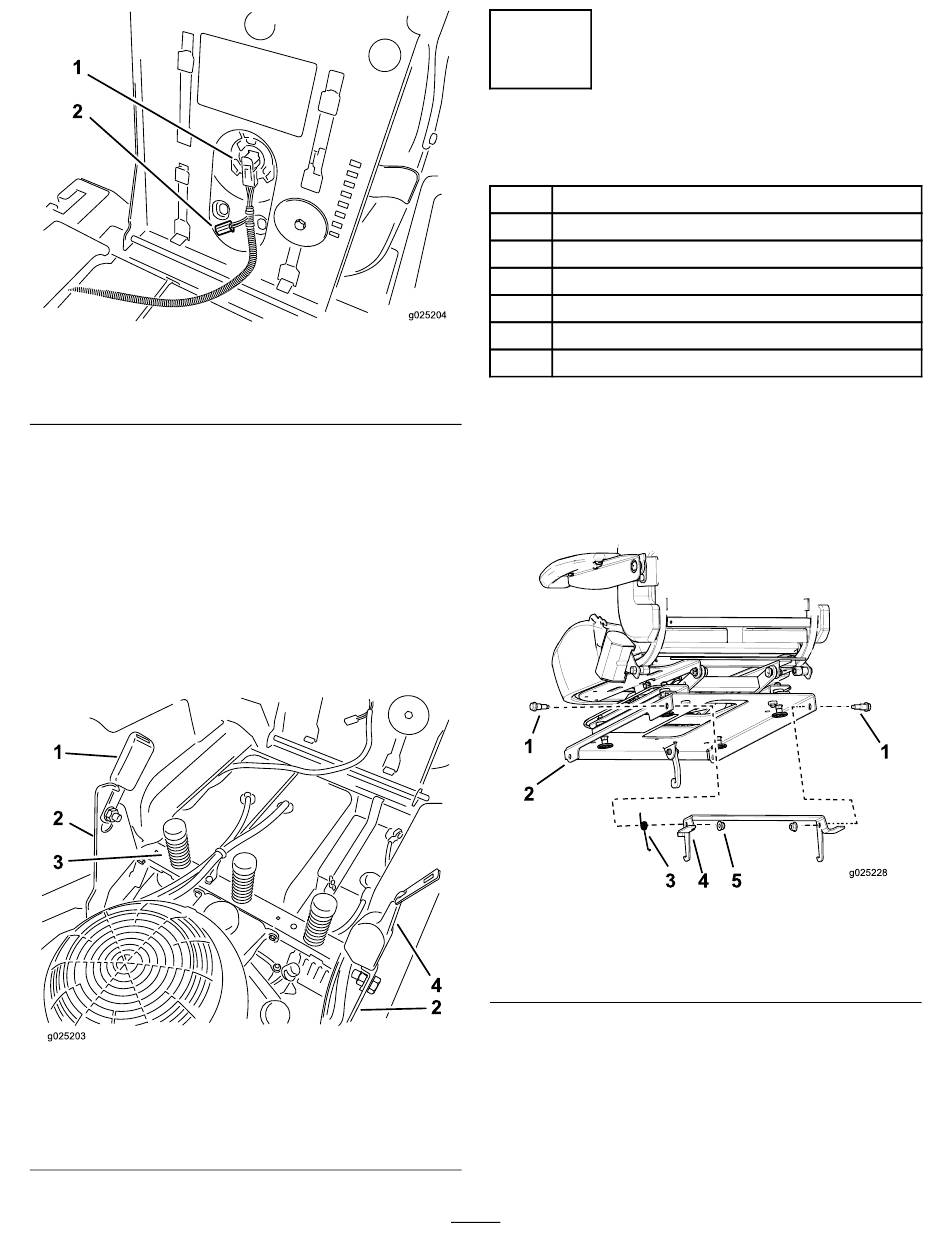

Figuur 1
1. Oude stoelschakelaar
3. Verwijder de R-pennen en stang aan het scharnier
van de stoel. Bewaar de R-pennen en stang voor de
montage van de nieuwe stoel.
4. Verwijder de stoel van de machine.
5. Verwijder de 3 veren van het machineframe (Figuur 2).
6. Verwijder de oude gordelhouder en het
oprolmechanisme uit de beugels (Figuur 2).
Opmerking: U mag de beugels niet verwijderen.
Verwijder alleen de gordelhouder en het
oprolmechanisme.
1
2
3
g025203
Figuur 2
1. Verwijder de oude
gordelhouder
2. Beugel
g025204
2. Gebruik deze connector
voor de nieuwe
stoelschakelaar
4
2
3. Verwijder de veren uit het
frame
4. Verwijder het oude
oprolmechanisme
2
De stoel monteren
Benodigde onderdelen voor deze stap:
1
Stoel
1
Steunplaat van stoel
2
Zelftappende bout (1/4 x 1/2 inch)
2
Flensmoer (3/8 inch)
1
Stoelvergrendeling
2
Borstbout, 3/8 x 1-1/8 inch
1
Veer
Procedure
1. Monteer de stoelvergrendeling en de veer op de stoel;
gebruik hiervoor 2 borstbouten (3/8 x 1-1/8 inch) en
2 flensmoeren (3/8 inch) (Figuur 3).
2. Draai de borstbouten aan tot 36,6-44,7 Nm.
1. Borstbout, 3/8 x 1-1/8 inch
2. Stoel
3. Veer
3. Leg het lange uiteinde van de veer rond de achterkant
van de vergrendeling (Figuur 4).
2
Figuur 3
4. Stoelvergrendeling
5. Flensmoer (3/8 inch)
