2.3
AANSLUITING CONDENSAFVOER
In verband met het koelsysteem moet de condensafvoerslang
(interne Ø16mm niet meegeleverd) worden aangesloten op
de unit om te worden aangesloten op de slang aan de
achterzijde van de machine.
Om deze reden is het essentieel dat de afvoerleiding in elk
punt een minimale helling van minimaal 3% heeft.
De te gebruiken buis kan stijf of flexibel zijn met een
minimale inwendige diameter van 16 mm.
In het geval dat de leiding uitmondt in een rioolstelsel, moet
een sifon worden uitgevoerd voordat de buis in de
hoofdafvoer wordt gebracht.
Deze sifon moet zich minimaal 300 mm onder de opening van
het apparaat bevinden.
Als de afvoerleiding in een container (tank of andere) zou
uitmonden, is het noodzakelijk om te voorkomen dat dezelfde
container hermetisch gesloten is en vooral om te voorkomen
dat de afvoerleiding ondergedompeld blijft in water.
Het gat voor de doorvoer van de condensaatleiding moet
altijd een helling naar buiten hebben.
De exacte positie waarin de inlaat van de buis ten opzichte
van de machine moet worden geplaatst, is gedefinieerd op de
boormal.
Let er in dit geval op dat het uitgestoten water geen schade
of ongemak veroorzaakt aan dingen of mensen.
In de winter kan dit water ervoor zorgen dat er buiten
ijskappen ontstaan.
Let er bij het aansluiten van de condensafvoer op dat u de
rubberen slang niet beknelt.
Indien nodig kan de condensopvangbak worden geleegd via
een veiligheidsafvoer aan de onderkant van het apparaat.
NB: om de condensafvoerleiding naar buiten te leggen, is het
aan te raden om de interne leiding die bij het apparaat wordt
geleverd af te dekken met anticondensisolatie met een
inwendige diameter van 10 mm (zie ref. 2 in de afbeelding).
De isolatie moet worden ingebracht tot aan de ingang van de
externe condensafvoerleiding die in de muur is ingebed
Innova Srl

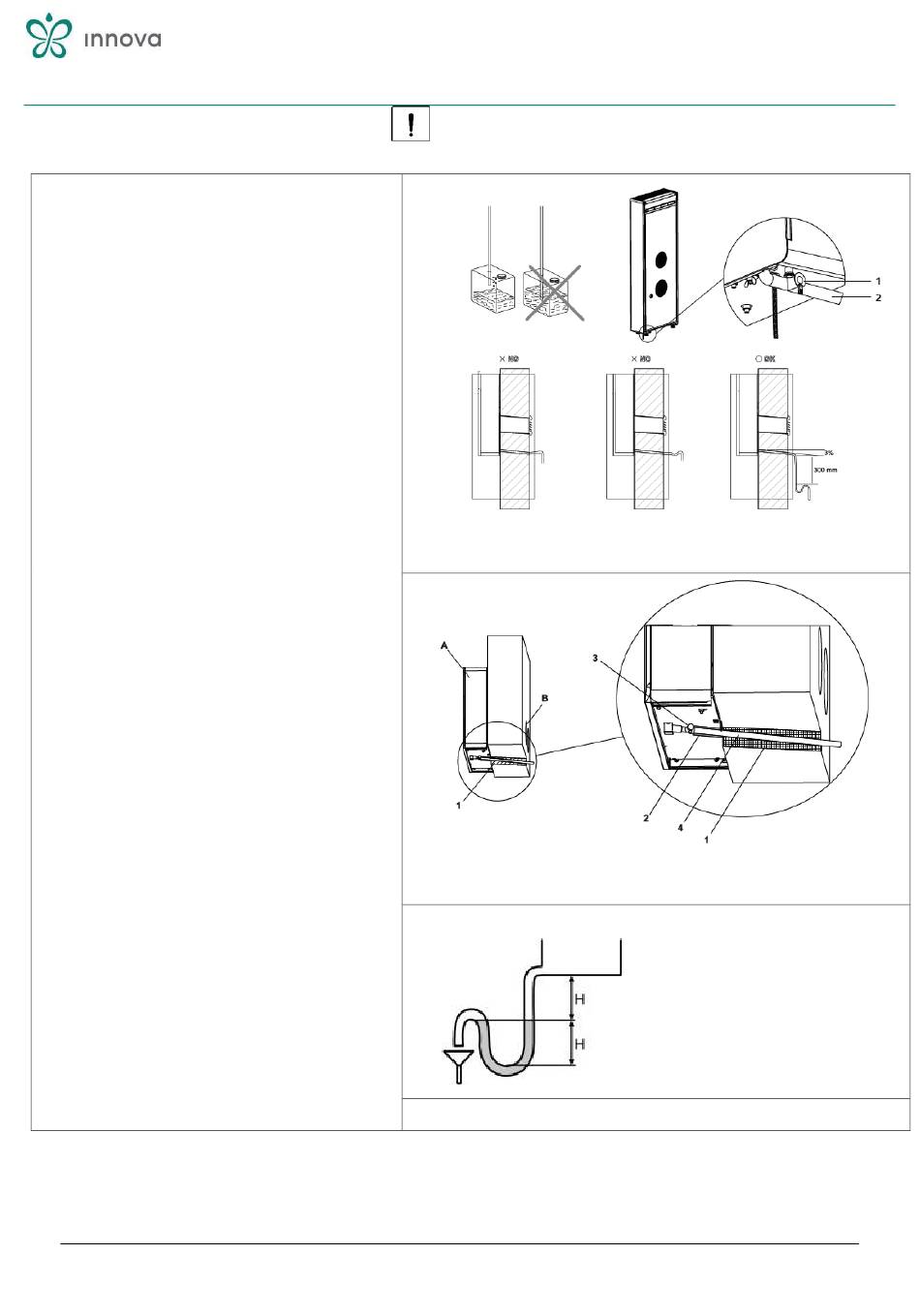

1 - Veiligheidsafvoer voor het legen van tankwater
2 - Afvoerpijp voor condensaat
1 - Wanddeel 2- Isolatie
3- Noodafvoer 4- Condensafvoerslang
Aansluiting condensafvoer
Bladzijde 13
