Wilo -DrainLift SANI CUT-S Inbouw- En Bedieningsvoorschriften
Gerelateerde Handleidingen voor Wilo Wilo-DrainLift SANI CUT-S
Samenvatting van Inhoud voor Wilo Wilo-DrainLift SANI CUT-S

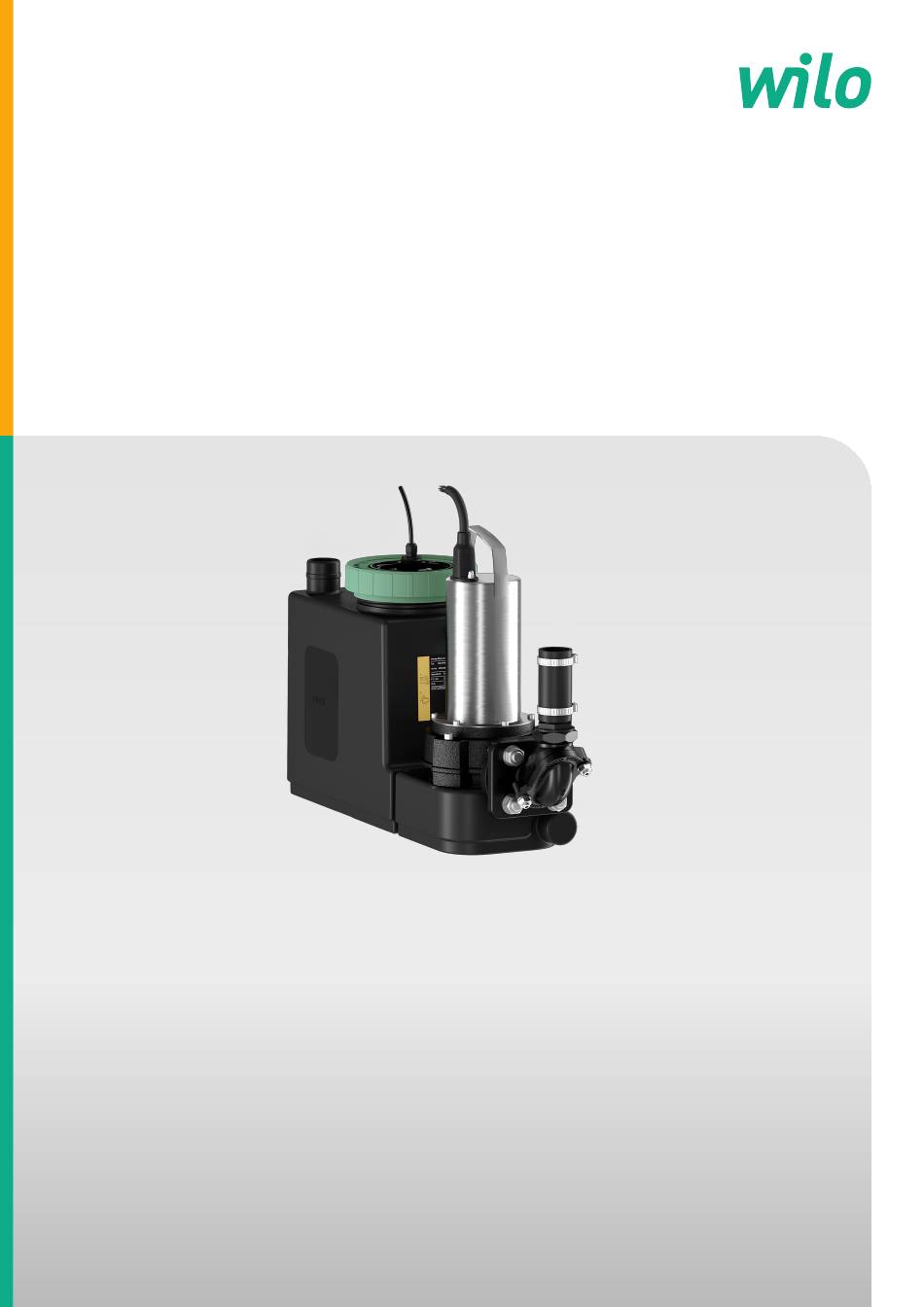

- Pagina 1 Pioneering for You Wilo-DrainLift SANI CUT-S Inbouw- en bedieningsvoorschriften · 6094307 • Ed.02/2024-12...
- Pagina 2 DrainLift SANI CUT-S https://qr.wilo.com/496...
-
Pagina 3: Inhoudsopgave
Verantwoordelijkheden van de gebruiker ....... 12 Installatie................ 13 Elektrische aansluiting ............ 18 7 Inbedrijfname ................ 19 Personeelskwalificaties............ 19 Verantwoordelijkheden van de gebruiker ....... 19 Werking ................ 20 Testloop ................ 20 Nalooptijd ................ 20 8 Werking.................. 20 Toepassingslimieten ............ 21 Tijdens bedrijf.............. 21 Noodbedrijf................ 21 Inbouw- en bedieningsvoorschriften • Wilo-DrainLift SANI CUT-S • Ed.02/2024-12... -
Pagina 4: Over Deze Instructies
Alle rechten voorbehouden. Wijzigingen voorbehouden Wilo behoudt zich het recht voor om de vermelde gegevens zonder voorafgaande melding te wijzigen en is niet aansprakelijk voor technische onjuistheden en/of omissies. De ge- bruikte illustraties kunnen verschillen van het origineel en zijn bedoeld als voorbeeldweer- gave van het product. -
Pagina 5: Personeelskwalificaties
Beschermingsmiddelen: transport, installatie, verwijdering en onderhoud • Veiligheidsschoenen: Beschermingsklasse S1 (uvex 1 sport S1) • Veiligheidshandschoenen: 4X42C (uvex C500 wet) • Veiligheidshelm (EN 397): conform de norm, bescherming tegen laterale vervorming Inbouw- en bedieningsvoorschriften • Wilo-DrainLift SANI CUT-S • Ed.02/2024-12... -
Pagina 6: Werkzaamheden In Verband Met De Elektriciteit
De genoemde merkartikelen zijn niet-bindende suggesties. U kunt ook soortgelijke pro- ducten van een ander merken gebruiken. Voorwaarde is dat aan de genoemde normen wordt voldaan. WILO SE aanvaardt geen aansprakelijkheid voor de genoemde artikelen met betrekking tot overeenstemming met de geldende normen. •... -
Pagina 7: Installatie/Demontage
Gebruik alleen originele onderdelen van de fabrikant. Het gebruik van onderdelen die geen originele onderdelen zijn, ontheft de fabrikant van alle aansprakelijkheid. • Gelekte media (medium, bedrijfsmedium) onmiddellijk schoonmaken en verwijderen. Houd u aan de plaatselijke voorschriften om deze vloeistoffen te verwijderen. Inbouw- en bedieningsvoorschriften • Wilo-DrainLift SANI CUT-S • Ed.02/2024-12... -
Pagina 8: Verantwoordelijkheden Van De Gebruiker
• Schoonmaakmiddelen, desinfectiemiddelen, afwas- of wasmiddelen in overmatige hoe- veelheden, die een onevenredig hoge mate van schuimvorming hebben • Drinkwater Volg deze inbouw- en bedieningsvoorschriften om het product juist te gebruiken. Inbouw- en bedieningsvoorschriften • Wilo-DrainLift SANI CUT-S • Ed.02/2024-12... -
Pagina 9: Productbeschrijving
Het hoogwaterledlampje of display geeft een alarmsignaal weer. Ook kan de interne zoemer een hoorbaar alarmsignaal uitzenden. Verder wordt de uitgang voor de ver- zamelstoringsmelding (SSM) ingeschakeld. Bediening met frequentieomvor- Bediening met de frequentieomvormer is niet toegestaan. Inbouw- en bedieningsvoorschriften • Wilo-DrainLift SANI CUT-S • Ed.02/2024-12... -
Pagina 10: Type-Aanduiding
60/h Kabellengte naar stekker 1,5 m (5 ft) Kabellengte naar schakelkast 4 m (13,2 ft) Aansluitingen Persaansluiting DN 32/40, PN 6; 40 mm, PN 6 Toevoeraansluiting DN/OD 110; DN/OD 90 Ontluchtingsaansluiting DN/OD 50 Inbouw- en bedieningsvoorschriften • Wilo-DrainLift SANI CUT-S • Ed.02/2024-12... -
Pagina 11: Fabricagedatum
• Dompel de stekker niet onder in vloeistof. • Trek niet aan de aansluitkabel. • Gebruik lekvrije verpakkingen voor gebruikte opvoerinstallaties, bijv. scheurvaste kunst- stof zakken. Inbouw- en bedieningsvoorschriften • Wilo-DrainLift SANI CUT-S • Ed.02/2024-12... -
Pagina 12: Opslag
Verstrek beschermingsmiddelen. Zorg ervoor dat het personeel de beschermingsmidde- len draagt. • Neem de voorschriften voor afvalwatertechniek in acht voor de bediening van afvalwa- tersystemen. • Zorg ervoor dat de installatielocatie toegankelijk is. Inbouw- en bedieningsvoorschriften • Wilo-DrainLift SANI CUT-S • Ed.02/2024-12... -
Pagina 13: Installatie
Tijdens het werk kunnen zich giftige of verstikkende gassen ophopen. • Verlaat bij ophoping van giftige of verstikkende gassen de werkplek onmiddellijk. • Let op de diagonale afmeting van de opvoerinstallatie. Inbouw- en bedieningsvoorschriften • Wilo-DrainLift SANI CUT-S • Ed.02/2024-12... -
Pagina 14: Werkstappen
• Volg deze punten voor verborgen vloeropstelling: – Voldoende ruimte voor onderhoud en reparatie: veilige en gemakkelijke toegang tot reservoiropening, terugslagklep en motor – Ventilatie van de opvoerinstallatie over het oppervlak Inbouw- en bedieningsvoorschriften • Wilo-DrainLift SANI CUT-S • Ed.02/2024-12... -
Pagina 15: De Opvoerinstallatie Installeren
Schroef de dubbele nippel in de terugslagklep.Aandraaimoment: 8 Nm (5,9 ft·lb). ⇒ Om lekkage te voorkomen, wordt aanbevolen een afdichting aan te brengen met Teflon-tape voor alle schroefverbindingen. Schroef de afsluitarmatuur op de dubbele nippel.Aandraaimoment: 8 Nm (5,9 ft·lb). Inbouw- en bedieningsvoorschriften • Wilo-DrainLift SANI CUT-S • Ed.02/2024-12... -
Pagina 16: De Toevoer Aansluiten
Houd rekening met de minimale hoogte van de toevoer (van de vloer tot het midden van de toevoerbuis): 180 mm (7 in). • Zorg dat alle verbindingen goed vastgezet zijn. • Installeer een afsluitarmatuur in de toevoerbuis. Inbouw- en bedieningsvoorschriften • Wilo-DrainLift SANI CUT-S • Ed.02/2024-12... -
Pagina 17: Installatie Van Een Handmembraanpomp
Pomp het verzamelreservoir handmatig af voor onderhoud of als de opvoerinstallatie uit- valt. Het wordt aanbevolen om een handmembraanpomp te installeren. VOORZICHTIG! Als Inbouw- en bedieningsvoorschriften • Wilo-DrainLift SANI CUT-S • Ed.02/2024-12... -
Pagina 18: Elektrische Aansluiting
ZICHTIG! Om te voorkomen dat de schakelkast overstroomt, moet u deze op voldoende hoogte monteren. De schakelkast heeft deze basisfuncties: • Niveau-afhankelijke aansturing • Motorbeveiliging • Bewaking van de draairichting (alleen voor de draaistroom) • Hoogwateralarm Inbouw- en bedieningsvoorschriften • Wilo-DrainLift SANI CUT-S • Ed.02/2024-12... -
Pagina 19: Schakelpunten
LET OP! Als de toevoer onder de toegestane toevoer- hoogte ligt, bestaat het risico van een permanente opstuwing in de toevoerbuis. Wilo-Control MS-L schakelkast Stel voor de Wilo-Control MS-L schakelkast de schakelpunten in via de vaste schakelstan- den van DIP-schakelaar 3: Schakelpunten Toevoerhoogte: 180 mm (7 in) -
Pagina 20: Werking
Lees de inbouw- en bedieningsvoorschriften voor de schakelkast om de nalooptijd in te stellen. VOORZICHTIG! Let op de bedrijfssituatie als de nalooptijd is gewijzigd. De bedrijfssitua- tie geeft de inschakelduur en de aanloopfasetijd aan. Inbouw- en bedieningsvoorschriften • Wilo-DrainLift SANI CUT-S • Ed.02/2024-12... -
Pagina 21: Toepassingslimieten
8.3.2 Storing opvoerinstallatie Als de opvoerinstallatie volledig uitvalt, pompt u het afvalwater af met een handmem- braanpomp. Sluit de afsluitarmatuur in de toevoer. Sluit de afsluitarmatuur in de persleiding. Inbouw- en bedieningsvoorschriften • Wilo-DrainLift SANI CUT-S • Ed.02/2024-12... -
Pagina 22: Overstroming Van De Opvoerinstallatie (Ongeval)
De opvoerinstallatie wordt nu uit bedrijf genomen. Als de opvoerinstallatie voor langere tijd buiten gebruik wordt gesteld, voer dan regelmatig (elk kwartaal) een functiecontrole uit. VOORZICHTIG! Voer de functiecontrole uit zoals beschreven onder 'Testloop'. Inbouw- en bedieningsvoorschriften • Wilo-DrainLift SANI CUT-S • Ed.02/2024-12... -
Pagina 23: Verwijdering
De opvoerinstallatie is uit bedrijf genomen. ✓ Beschermingsmiddelen aangebracht. ✓ Alle afsluitarmaturen zijn gesloten. Pomp de resterende vloeistof af met behulp van de handmembraanpomp. Verwijder de toevoeraansluiting: Trek de toevoerbuis uit het toeloopmanchet. Inbouw- en bedieningsvoorschriften • Wilo-DrainLift SANI CUT-S • Ed.02/2024-12... -
Pagina 24: Reiniging En Desinfectie
Een jaar voor eengezinswoningen Noteer al het onderhoud en alle reparaties in een logboek. Het logboek moet door het ge- kwalificeerde personeel en de gebruiker worden ondertekend. Voer een testloop uit na het onderhoud. Inbouw- en bedieningsvoorschriften • Wilo-DrainLift SANI CUT-S • Ed.02/2024-12... -
Pagina 25: Algemene Herziening
Lever het product alleen in bij een daartoe aangewezen en toegestaan inzamelpunt. • Houd u aan de lokale voorschriften. Neem contact op met uw gemeente, de dichtstbijzijnde stortplaats of de dealer voor ge- paste afvoer. Bezoek http://www.wilo-recycling.com voor meer informatie over recycling. Inbouw- en bedieningsvoorschriften • Wilo-DrainLift SANI CUT-S • Ed.02/2024-12... -
