2. Trek voorzichtig de koperfolie los waarmee de antennekabels aan beide zijden van de basis van de beeldschermeenheid zijn bevestigd.
3. Til de antennemodules weg van het onderpaneel.
De antennes plaatsen
WAARSCHUWING:
De informatie in deze sectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

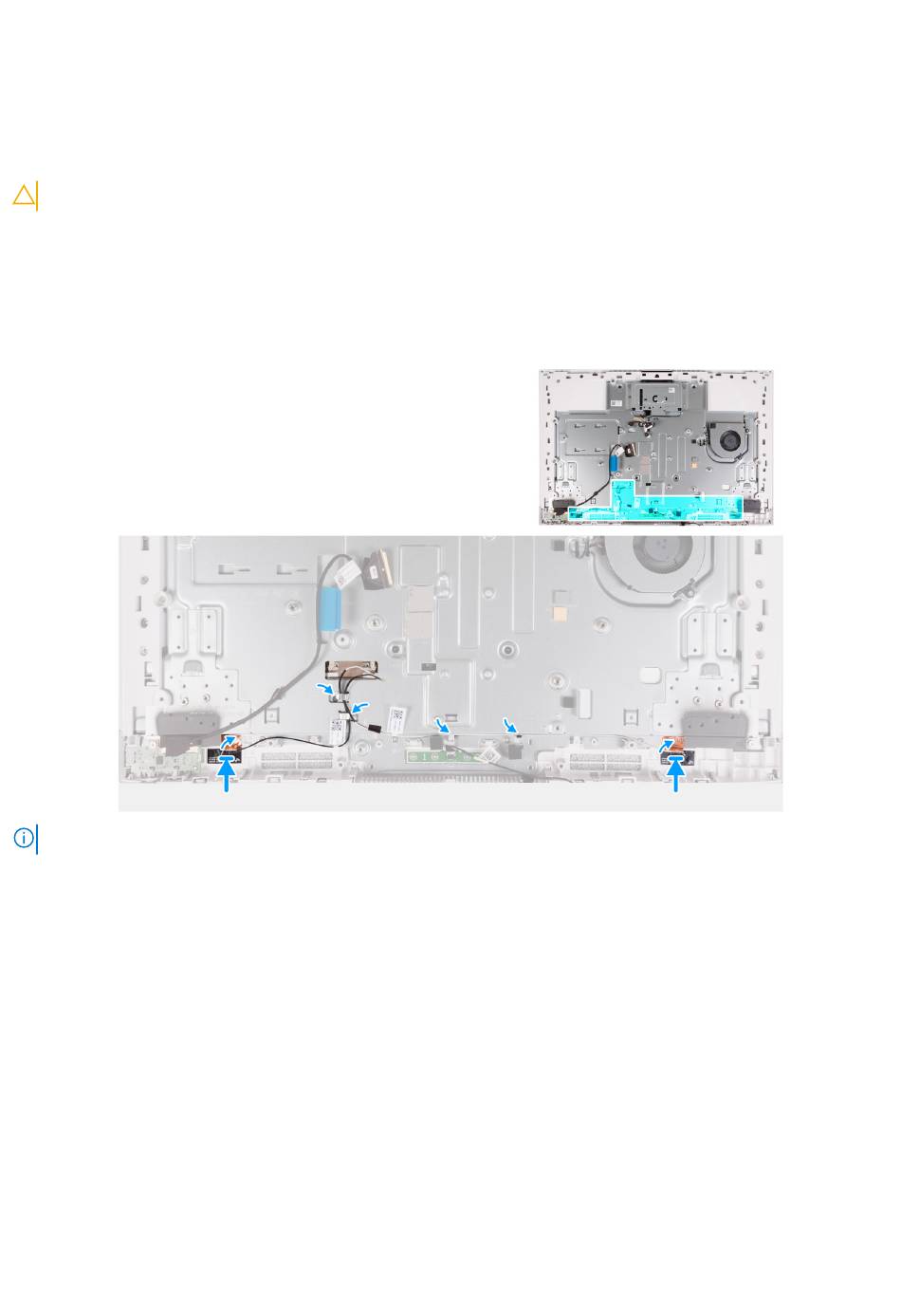

De volgende afbeelding geeft de locatie van de antennes aan en biedt een visuele weergave van de plaatsingsprocedure.
OPMERKING:
Let op de locatie van de antennemodules op de basis van het beeldscherm als ANT-B (zwart) en ANT-W (wit).
Stappen
1. Lijn de antennemodules (2) uit en plaats deze in de slots op de basis van de beeldschermeenheid.
2. Bevestig de koperfolie waarmee de antennekabels aan beide zijden van de basis van de beeldschermeenheid worden bevestigd.
3. Leid de antennekabels door de geleiders op de basis van de beeldschermeenheid.
Vervolgstappen
1. Plaats de aan/uit-knopkaart.
2. Plaats de standaardscharnieren.
3. Installeer de luidsprekers.
4. Installeer de systeemkaart.
5. Plaats de
geïntegreerde koelplaat
6. Installeer de
M.2 2230 SSD
7. Plaats de
draadloze
kaart.
8. Plaats de geheugenmodule.
9. Installeer de mediakaartlezer.
10. Plaats het systeemkaartschild.
94
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
of
afzonderlijke
koelplaat.
of
M.2 2280
SSD, welke van toepassing is.
