Aarding van het access point
U dient het access point te aarden voordat u het apparaat inschakelt. Hiervoor moet gebruik worden gemaakt
van een 8 AWG aardedraad.
1. Strip één uiteinde van de aardedraad, steek dit in de (meegeleverde) aardingsaansluiting en druk deze stevig
aan met de krimptang.
2. Bevestig de aardingsaansluiting aan het aardingsgat op het access point met behulp van de (meegeleverde)
schroef.
Aansluiting van de ethernetkabel
Voer de volgende stappen uit om de ethernetkabel aan te sluiten op het access point. Maak hierbij gebruik van
een ethernetkabelwartel die met het access point is meegeleverd.
Als u geen gebruikt maakt van het meegeleverde ethernetkabelwartel kan dat leiden tot connectiviteits- en
PoE-problemen.
L E T O P
De kabel wordt niet meegeleverd en moet apart worden aangeschaft. Koop voor gebruik met het access point
een geschikte UV-bestendige RJ45-kabel (CAT 5E of beter) die is gecertificeerd voor gebruik buitenshuis.
OPMERKING

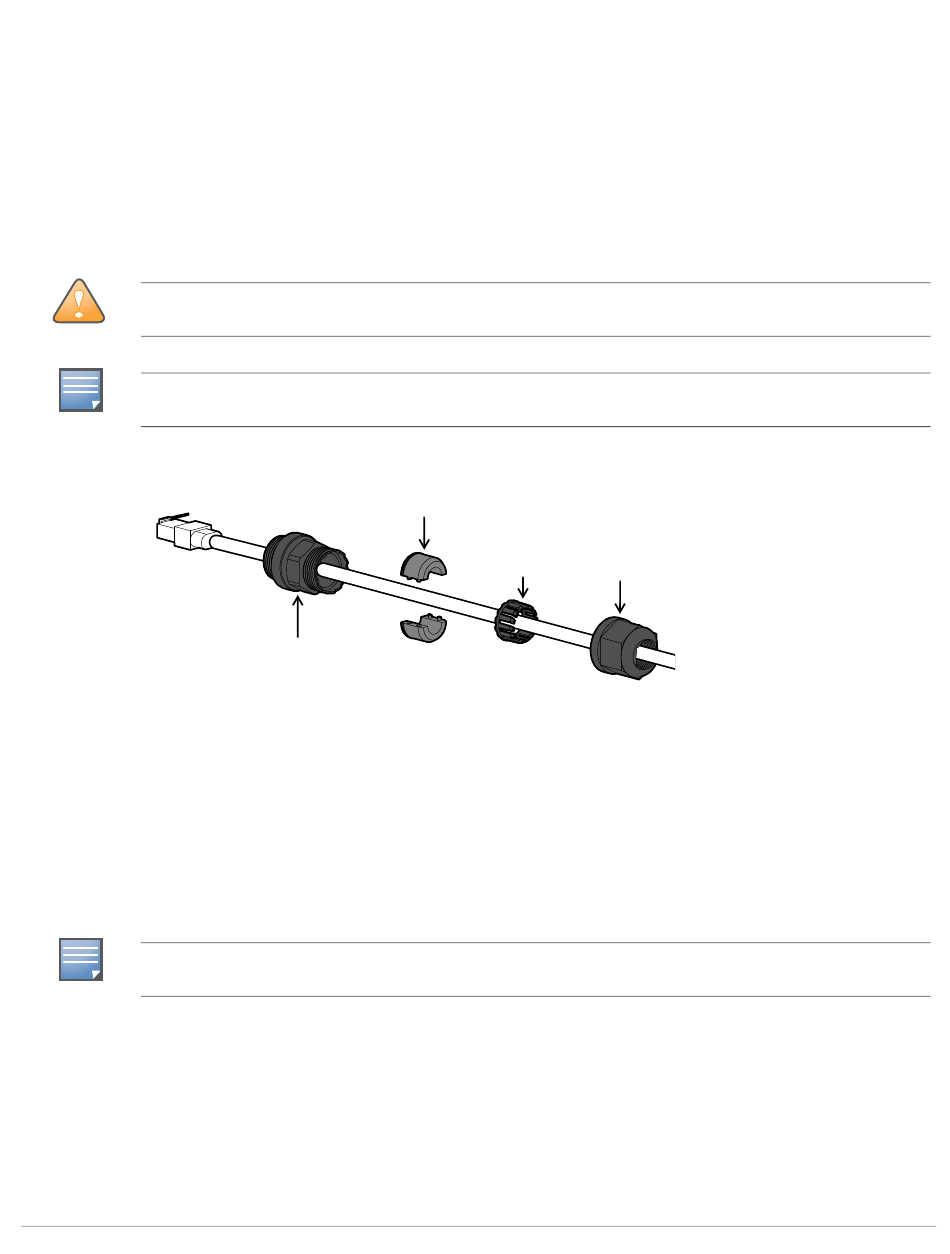

Afbeelding 2
1. Verwijder de stofkap van de ethernetpoort.
2. Schuif de afdichtmoer, de clip, de twee helften van de pakkingsring en het wartelhuis over de kabel.
3. Steek de RJ45-connector in de ethernetpoort.
4. Schroef het wartelhuis vast op de ethernetpoort.
5. Doe de twee helften van de pakkingsring om de kabel heen en schuif de ring in de uitsparing op het
wartelhuis.
6. Schuif de clip over de pakkingsring heen naar het wartelhuis totdat het golvende uiteinde van de clip precies
past in het golvende uiteinde van het wartelhuis.
7. Schroef de afdichtmoer vast op het wartelhuis.
In de doos zitten twee pakkingsringen voor gebruik met de ethernetkabels. Een ervan is voor kabels met een
diameter van 4-6 mm en de andere is voor kabels met een diameter van 6-10 mm.
OPMERKING
6
Installatie van de ethernetkabelwartel
Tweedelige
pakkingsring
Wartelhuis
Clip
Afdichtmoer
Aruba 560-serie access points voor buitenshuis
| Installatiehandleiding
