Gebruik van de video-uitgangen

De video-uitgangen op de dock bestaan uit een DVI-D-video-uitgang en een DVI-I-video-uitgang. U kunt

gelijktijdig twee externe beeldschermen aansluiten op de dock met behulp van de twee video-uitgangen. U

hoeft de verbinding tussen de dock en uw notebookcomputer niet elke keer te verbreken als u de externe

beeldschermen aansluit op de video-uitgangen.

Om de video-uitgangen te gebruiken sluit u de DVI-kabel van de externe beeldschermen aan op de

video-uitgangen van de dock.

U kunt ook een extern beeldscherm met of VGA-verbinding op de dock aansluiten met behulp van een DVI-I

naar VGA-adapter. U kunt de DVI-I naar VGA-adapter als volgt gebruiken:

1. Sluit de DVI-I naar VGA-adapter aan op de DVI-I-videouitgang van de dock.

2. Draai de twee schroeven van de DVI-I naar VGA-adapter vast.

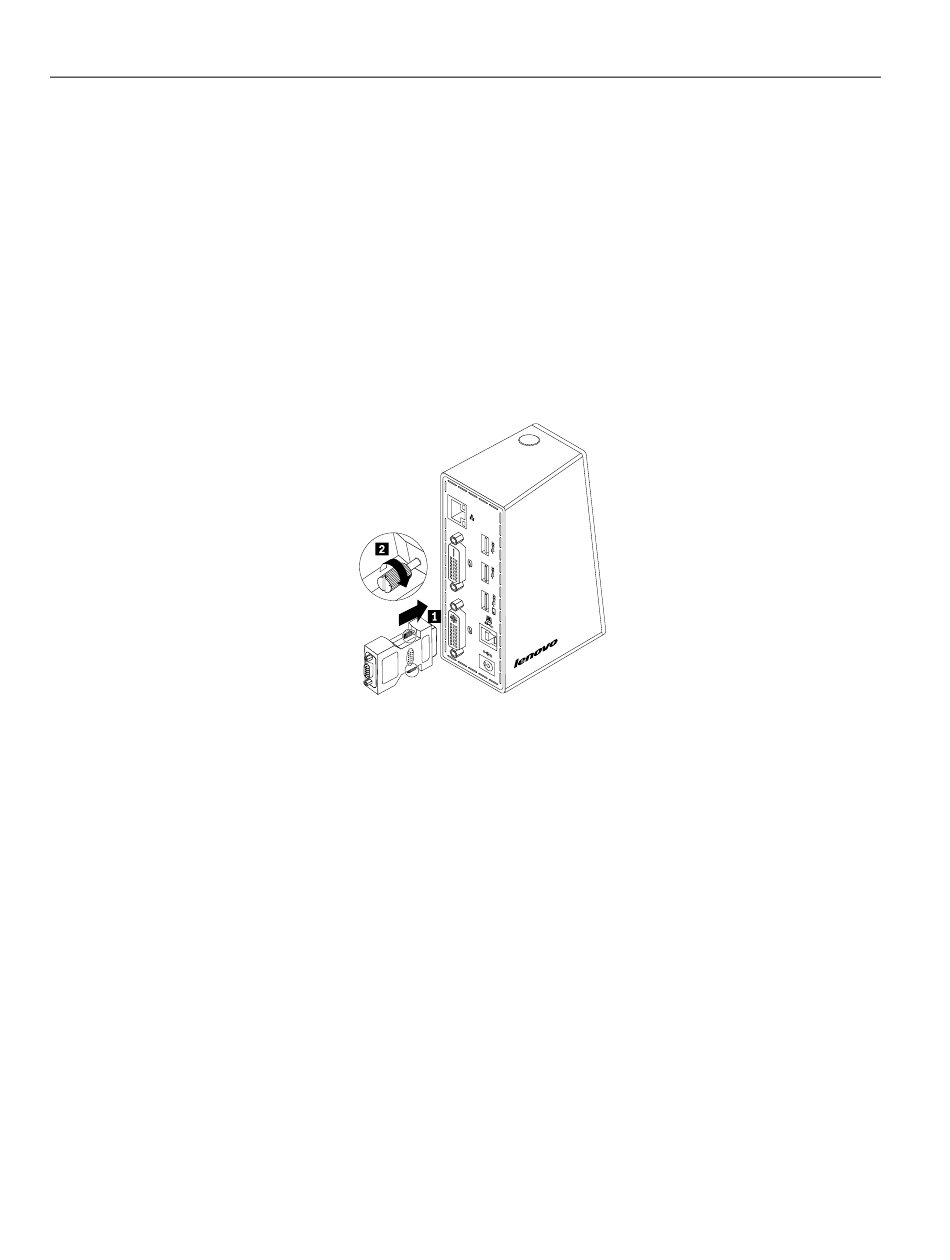

Figuur 4. Gebruik van de DVI-I naar VGA-adapter

3. Sluit de VGA-aansluiting van het externe beeldscherm aan op de DVI-I naar VGA-adapter met behulp

van een VGA-kabel.

U kunt de video-instellingen wijzigingen en daarmee het gebruik van de dock aanpassen. Meer informatie

vindt u in "Werken met het hulpprogramma voor de dok" op pagina 14.

Opmerking: U verkrijgt de beste resultaten door het externe beeldscherm af en toe bij te stellen om de

instellingen van het beeldscherm af te stemmen op de video-uitvoer van de dock. Meer informatie over de

procedure voor bijstelling vindt u in de documentatie bij het externe beeldscherm.
