PRO-TEST BEDIENINGSHANDLEIDING
1.
Monteer de Pro-Test transducer stevig op een voor de testmethode juiste wijze op de werkbank of op de
bij te bestellen montagebeugel (art. nr. 62198) met de 2 meegeleverde bevestigingsbouten, zet de
bouten vast met behulp van de 6mm binnenzeskant sleutel.
BELANGRIJK!
De niet bevestigde zijde van de unit moet altijd in aanraking zijn met een ondersteunend oppervlak.

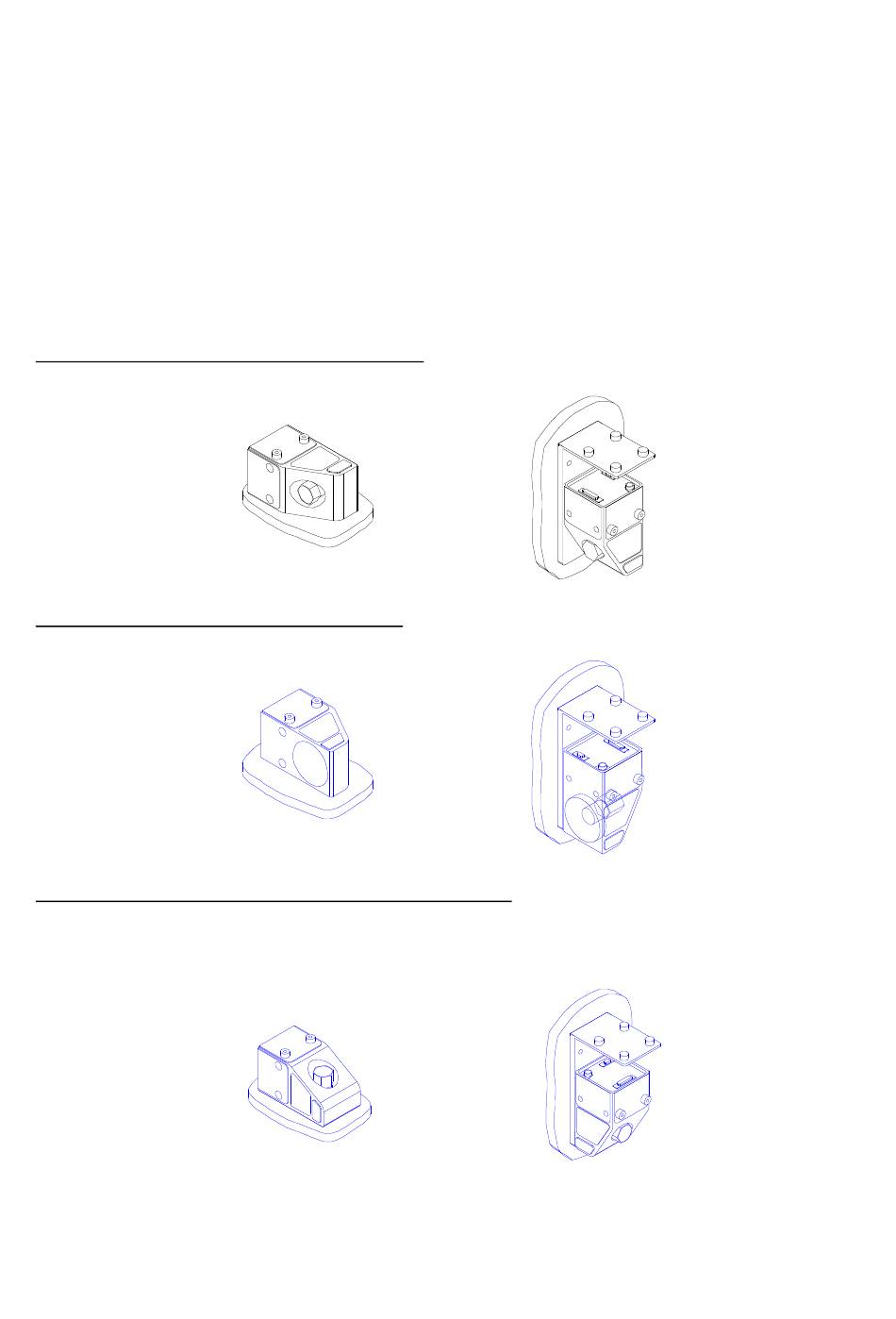

MONTAGE POSITIE VOOR RECHTSOM TESTEN
(bouten hand vastgezet met meegeleverde binnenzeskant sleutel)
Verticaal testen
(tafel montage)
MONTAGE POSITIE VOOR LINKSOM TESTEN
(bouten hand vastgezet met meegeleverde binnenzeskant sleutel)
Verticaal testen
(tafel montage)
MONTAGE POSITIE VOOR RECHTS- EN LINKSOM TESTEN
BELANGRIJK!
Bouten moeten worden vastgezet met 50 Nm, en vervangen na verwijdering.
Horizontaal testen
(tafel montage)
2.
Plaats het Pro - Test Scherm boven op de behuizing van de transducer zodat de 2 gaten in de
onderzijde overeenkomen met de koppen van de beide uitstekende bouten. Verbind Scherm en
Transducer door middel van de verbindingskabel.
BEDIENINGSINSTRUCTIES
Verticaal testen
(muur montage)
Verticaal testen
(muur montage)
Verticaal testen
(muur montage)
PAGINA 2 VAN 10
VERSIE 5
AUGUST. 1999
