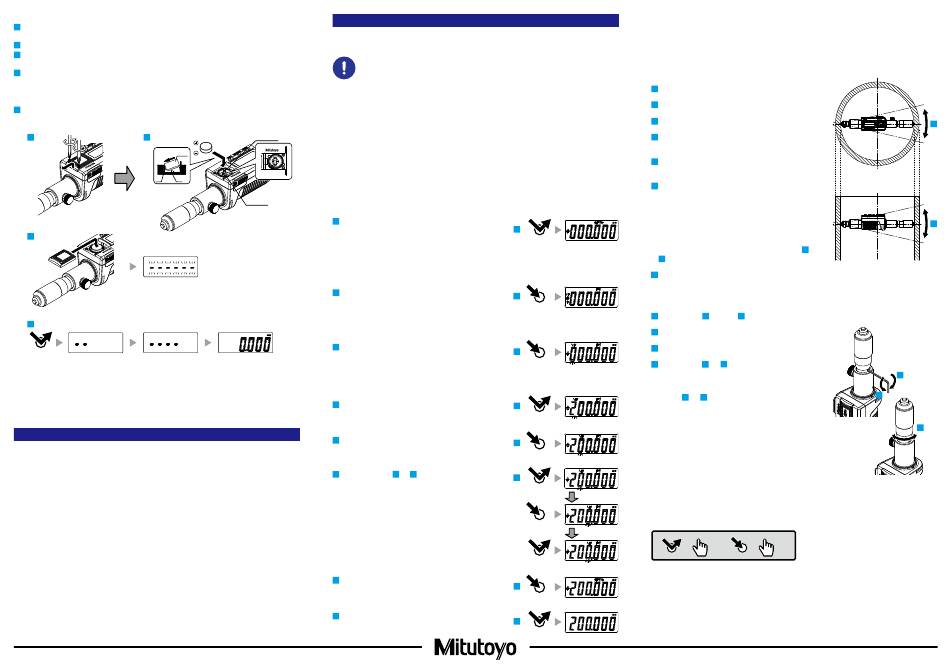

De batterij is bij aankoop niet in het product geïnstalleerd. Installeer de batterij als volgt.
1
Gebruik de meegeleverde kruiskopschroevendraaier (nr. 05CAA952) om de bevestigingsschroeven
van het batterijcompartiment los te maken en te verwijderen (M1,7 x 0,35 x 4/nr. 04AAB541).
2
Als u een bestaande batterij vervangt, verwijdert u de oude batterij.
3
Plaats de batterij (SR44) met de positieve pool naar boven gericht.
Bevestig dat de afdichting (nr. 05SAA372) correct in de juiste positie is geïnstalleerd.
4
Plaats het deksel van het batterijcompartiment over het batterijcompartiment en houd de rand
met de hand ingedrukt terwijl u ervoor zorgt dat er geen ruimte is tussen het deksel en de
behuizing, en draai het vervolgens vast met de schroeven.
》 Het "------" beeldscherm knippert.
5
Druk op de [PRESET]-toets.
》 De telwaarde verschijnt en het tellen begint.
1
3
SR44
①
②
+
-
4
5
PRESET
Tips
• Als u de batterij opnieuw installeert, wordt de waarde van de PRESET positie (referentiepunt)
gewist. Voer de referentiepuntinstelling opnieuw uit (zie "4. Referentiepunt instellen").
• Als een abnormaal scherm wordt weergegeven, zoals een foutmelding of geen telling enz.,
probeer dan de batterij te verwijderen en opnieuw te installeren.
3.
Voorzorgsmaatregelen voor gebruik
■ Voorzorgsmaatregelen voor het meten
• Dit product, dat niet is uitgerust met een constante-meetkracht apparaat, is geconfigureerd
voor zwaarder gebruik dan normale buitenschroefmaten. De inwendige hydraulische olie zal
in viscositeit toenemen als deze bij lage temperaturen wordt gebruikt of lange tijd niet wordt
gebruikt, en bediening kan zwaarder aanvoelen. Draai in dit geval de trommel meerdere keren
over het gehele bereik om de normale werking te herstellen.
• Wees voorzichtig tijdens het meten van gemagnetiseerde werkstukken. Als het product wordt
gemagnetiseerd, kunnen de meetresultaten worden beïnvloed.
■ Voorzorgsmaatregelen na gebruik
• Maak het volledige product na gebruik schoon en controleer of geen van de onderdelen
beschadigd is.
• Als u het product op plaatsen gebruikt die zijn blootgesteld aan snijvloeistof op waterbasis, moet
u na reiniging altijd een roestwerende behandeling toepassen.
• Als het product drie maanden of langer niet wordt gebruikt, verwijdert u de batterij vóór de opslag.
2
4.
Referentiepunt instellen
Stel een willekeurige preset-waarde (registratie referentiepunt) in voordat u het referentiepunt
instelt (instelling referentiepunt).
• Volg de onderstaande procedure om het referentiepunt te bevestigen en in te stellen
voordat u gaat meten.
• Zorg ervoor dat u bij het instellen van het referentiepunt voor dit product een
gekalibreerde meter gebruikt (instelring, enz.).
• Verwijder vuil of olie van de meetoppervlakken van de meter en het product voordat
u het referentiepunt instelt.
• Gebruik dezelfde oriëntatie en voorwaarden bij het meten en het instellen van het
referentiepunt.
• De vooraf ingestelde waarde ligt binnen 999,999 mm (voor metrische producten). Om meer
dan 1000 mm te meten, stelt u de vooraf ingestelde schakelaar zo in dat 1000 mm 0 mm is.
SR44
+ pool
1) Registratie referentiepunt
Registreer (vooraf ingesteld) de maatafmetingen van het product. Er kunnen twee preset-waarden
(P1 en P2) bij het product worden geregistreerd.
Tips
Houd de [HOLD]-toets ingedrukt om tussen P1 en P2 te schakelen.
- pool
<voorbeeld> 200,000 mm registreren bij P1
1
Druk kort op de [PRESET]-toets.
》 Het eerder geregistreerde nummer wordt
weergegeven en [P1] knippert.
Tips
• Na het vervangen van de batterij wordt onmiddellijk nul weergegeven.
• Als [P2] knippert, houdt u de [HOLD]-toets ingedrukt om
[P1] te laten knipperen.
2
Houd de [PRESET]-toets ingedrukt.
》 Het teken knippert.
Tips
Druk kort op de [PRESET]-toets om tussen [+] en [-] te
schakelen.
3
Houd de [PRESET]-toets ingedrukt.
》 Het nummer aan de linkerkant knippert.
Tips
De nummers schakelen achtereenvolgens van [0] naar [1]
naar [2] tot [9] en vervolgens [0] elke keer dat de [PRESET]-
toets kort wordt ingedrukt.
4
Druk kort op de [PRESET]-toets totdat [2] wordt
weergegeven.
5
Houd de [PRESET]-toets ingedrukt.
》 Het getal voor het volgende cijfer knippert.
6
Herhaal stappen
weergegeven voor elk cijfer.
7
Houd de [PRESET]-toets ingedrukt totdat [P1] knippert.
8
Druk kort op de [PRESET]-toets.
》 [P1] gaat uit en de registratie is voltooid.
1
PRESET
2
PRESET
3
PRESET
4
PRESET
5
PRESET
4
en
5
, zodat [0] en [0] worden
6
PRESET
PRESET
PRESET
7
PRESET
8
PRESET
Mitutoyo Corporation 20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-8533, Japan
Tips
• Om de registratie van referentiepunten te stoppen,
drukt u op de [ZERO/ABS]-toets om terug te keren
naar de oorspronkelijke waarde.
• Het beeldscherm verandert niet tijdens de registratie,
zelfs niet als de trommel wordt gedraaid.
2) Instelling van het referentiepunt
1
Verwijder vuil of stof van de meetoppervlakken van de
meter en het product.
2
Stel de afmeting van het product iets kleiner in dan die van
de meter en steek deze vervolgens langzaam in de meter.
3
Draai de trommel en breng het meetoppervlak
voorzichtig in contact met de schroefmaat.
4
Verplaats hem in de richting van de pijl in afbeelding 1
binnen een dwarsdoorsnede loodrecht op de as om het
hoogste punt te bepalen (zie afbeelding 1).
5
Verplaats hem in de richting van de pijl in afbeelding 2
ten opzichte van de as om het laagste punt te bepalen
(zie afbeelding 2).
6
Druk kort op de [PRESET]-toets.
》 [P1] of [P2] knippert en de geregistreerde
preset-waarde (nul indien niet geregistreerd) wordt
weergegeven.
Tips
• Houd de [HOLD]-toets ingedrukt om tussen P1 en
P2 te schakelen.
• Om de preset-waarde te wijzigen, zie de stappen
2
tot
8 in "1) Registratie referentiepunt".
8
7
Druk kort op de [PRESET]-toets.
》 [P1] of [P2] gaat uit.
Als u ook schaalverdelingen van de trommel wilt gebruiken,
stelt u de onderstaande procedure in.
8
Voer stappen
1
tot uit en
4
gebruik vervolgens een
inbussleutel om de stelschroef los te draaien.
9
Draai de bus lichtjes en lijn deze uit met de juiste
weergegeven waarde.
10
Gebruik de inbussleutel om de stelschroef vast te
draaien en bevestig de bus.
11
1
5
Voer stappen
tot
uit, en bevestig dat het juiste
nummer wordt weergegeven.
Als het juiste nummer wordt weergegeven, is de instelling
voltooid. Als het niet wordt weergegeven, herhaalt
u stappen
8
tot
10
.
Tips
• De display van dit product wordt automatisch
uitgeschakeld als het gedurende 20 minuten of langer
niet wordt gebruikt. Om het opnieuw weer te geven,
draait u de trommel of druk op de[ZERO/ABS]-toets.
• Als de[PRESET]-toets per ongeluk tijdens een
meting wordt ingedrukt, druk dan op de [ZERO/
ABS]-toets om terug te keren naar de vorige staat. Als het
product hierdoor niet wordt hersteld, voert u de procedure
voor de instelling van het referentiepunt nog een keer uit.
• Nadat het product is geplaatst, mag u het niet
verplaatsen totdat het referentiepunt is ingesteld.
Icoon bediening toetsen
< 1 s
> 2 s
=
=
4
5
0
45
Afbeelding
1. Bovenaanzicht
5
Afbeelding
2. Zijaanzicht
10
8
9
Publicatiedatum: 1 december 2021
Gedrukt in Japan
