Funkmanagement
Radiografische multifunctionele zender
Minimaal 1 meter afstand aanhouden tussen zender en ontvanger.
Voor goed gefixeerde bedrading zorgen.
o
Bedrijfsstand instellen (zie hoofdstuk inbedrijfname). De ingestelde bedrijfsstand kan te al-
len tijde worden veranderd.
o
De stekker van de achtaderige kabelset (5) en de witte antenne op de zender steken.
i Antenne (4) zo gestrekt mogelijk leggen.
Kleurmarkering van de aders
Geel (YE) en geel/zwart
Groen (GN) en groen/zwart
Grijs (GY) en grijs/zwart
Roze (PK) en roze/zwart
De zwarte aders vormen een gezamenlijk referentiepotentiaal.
o
Op de achtaderige kabelset een potentiaalvrije schakelaar resp. toets aansluiten.
o
Niet benodigde aders isoleren.
o
Zender (1) in de apparaatdoos plaatsen.
o
Schakelaar resp. toets (6) in de apparaatdoos monteren.
Batterij vervangen
De batterij is bij uitlevering geplaatst. Vervanging is nodig wanneer de batterij zwak of leeg is.
Weergave LED
LED knippert bij zenden
LED knippert na het zenden opnieuw zeer
snel
LED knippert niet bij bediening van een aan-
gesloten toets/schakelaar
32535013
J:0082535013

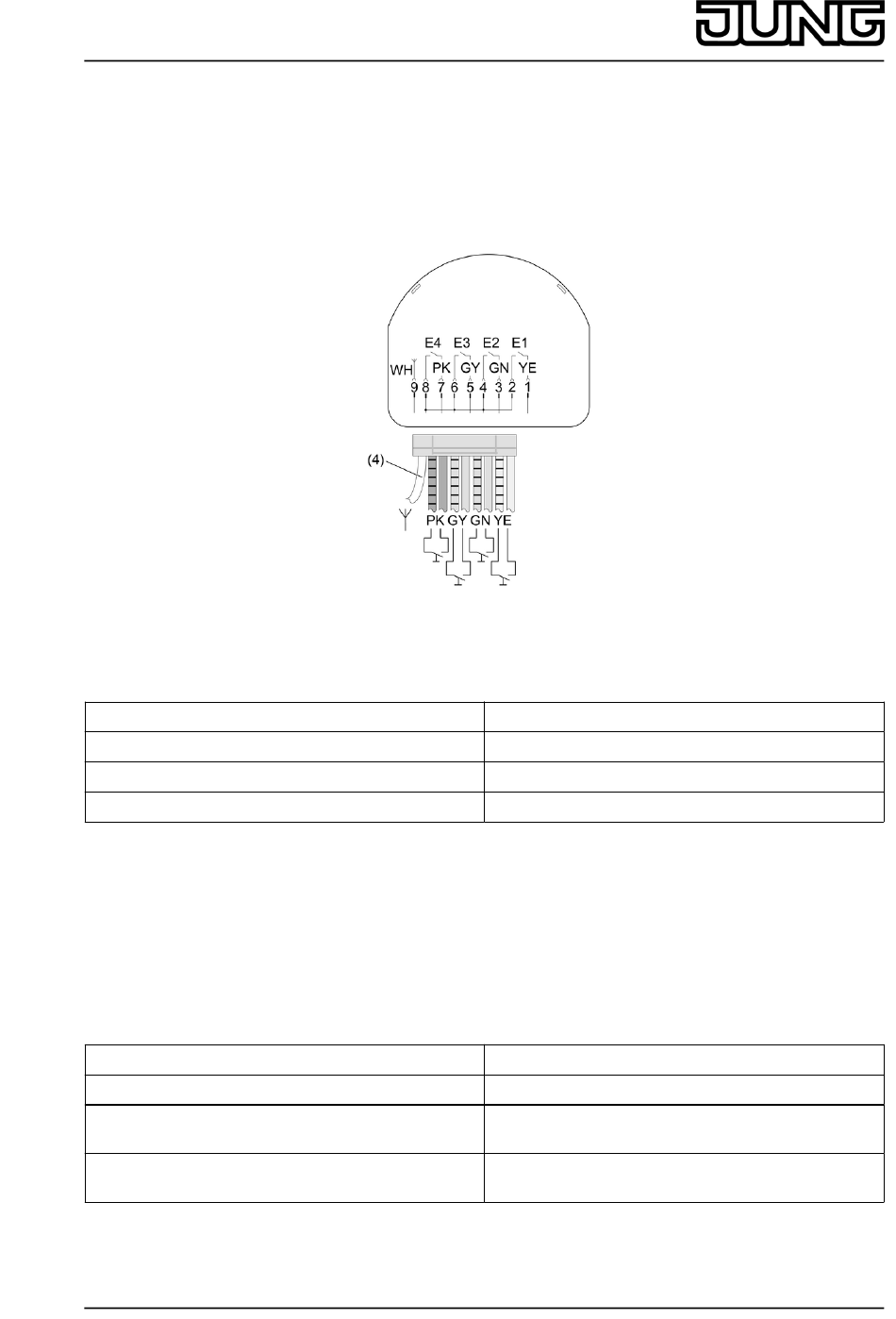

Afbeelding 6
Ingang E1
Ingang E2
Ingang E3
Ingang E4
Betekenis
Batterij OK
Batterij zwak
Batterij leeg
6/11
13.08.2010
