10. De kap van Quasar openen

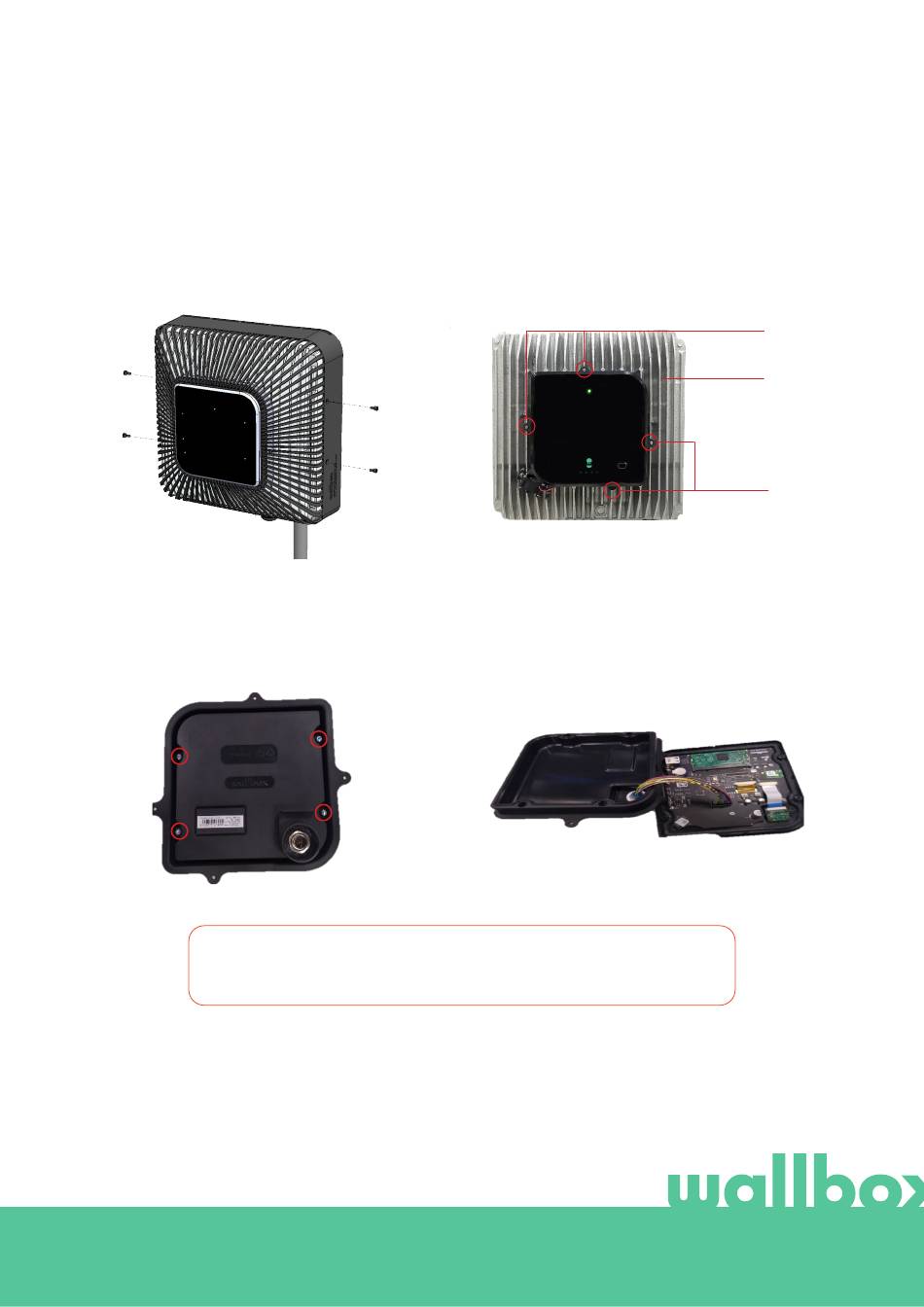

STAP 1
Verwijder het plastic frame door de vier
schroeven van het frame van de kap van de
lader te verwijderen met behulp van de T25-
schroevendraaier.
STAP 3
Verwijder alle schroeven van de kap en
open de kap met behulp van de T20-
schroevendraaier.
Sluit de kabel opnieuw aan als deze losgekoppeld wordt terwijl u de kap opent.
Er is een mechanische blokkering om onjuiste plaatsing van de kabel te
voorkomen.
8
STAP 2
Maak de kap los van het aluminium koellichaam
door met behulp van de T10-schroevendraaier
de vier schroeven te verwijderen die in de
onderstaande afbeelding zijn aangegeven.
Quasar zonder kap
STAP 4
Zorg dat de kabel op de kap en de printplaat
blijft aangesloten.
Schroeven
Aluminium
koellichaam
Schroeven
