6.3 Elektrische aansluitingen en klemmen
Voordat u begint met het aansluiten, dient u ervoor te zorgen dat de externe hoofdschakelaar van de
AC-leiding is uitgeschakeld en de installatieautomaten uitgeschakeld zijn.
Het is niet mogelijk om het EV-laadstation in een IT-netwerk te installeren.
Volg de onderstaande stappen om het EV-laadstation aan te sluiten op de voedingsspanning:
Stap 1. Open het voorpaneel van het EV-laadstation. Raadpleeg hoofdstuk 8.1 van deze handleiding voor het openen
van de behuizing van het Green Motion DC 22 EV-laadstation.
Stap 2. Verwijder de kabelwartels van de bekabeling indien nodig en breng AC energienet voedingskabels in de unit
(zie Figuur 21). De kabelingangen voor voedings- en communicatiekabels bevinden zich linksonder of linksachter
op het EV-laadstation. Er zijn drie mogelijke uitbreekopeningen voor de voedingskabel en drie mogelijke
uitbreekopeningen voor de ethernetkabel, zoals weergegeven in figuur 21. Om de kabels in het EV-laadstation
te voeren, breekt u een van de openingen voor de voedingskabel en een voor de ethernetkabel uit.

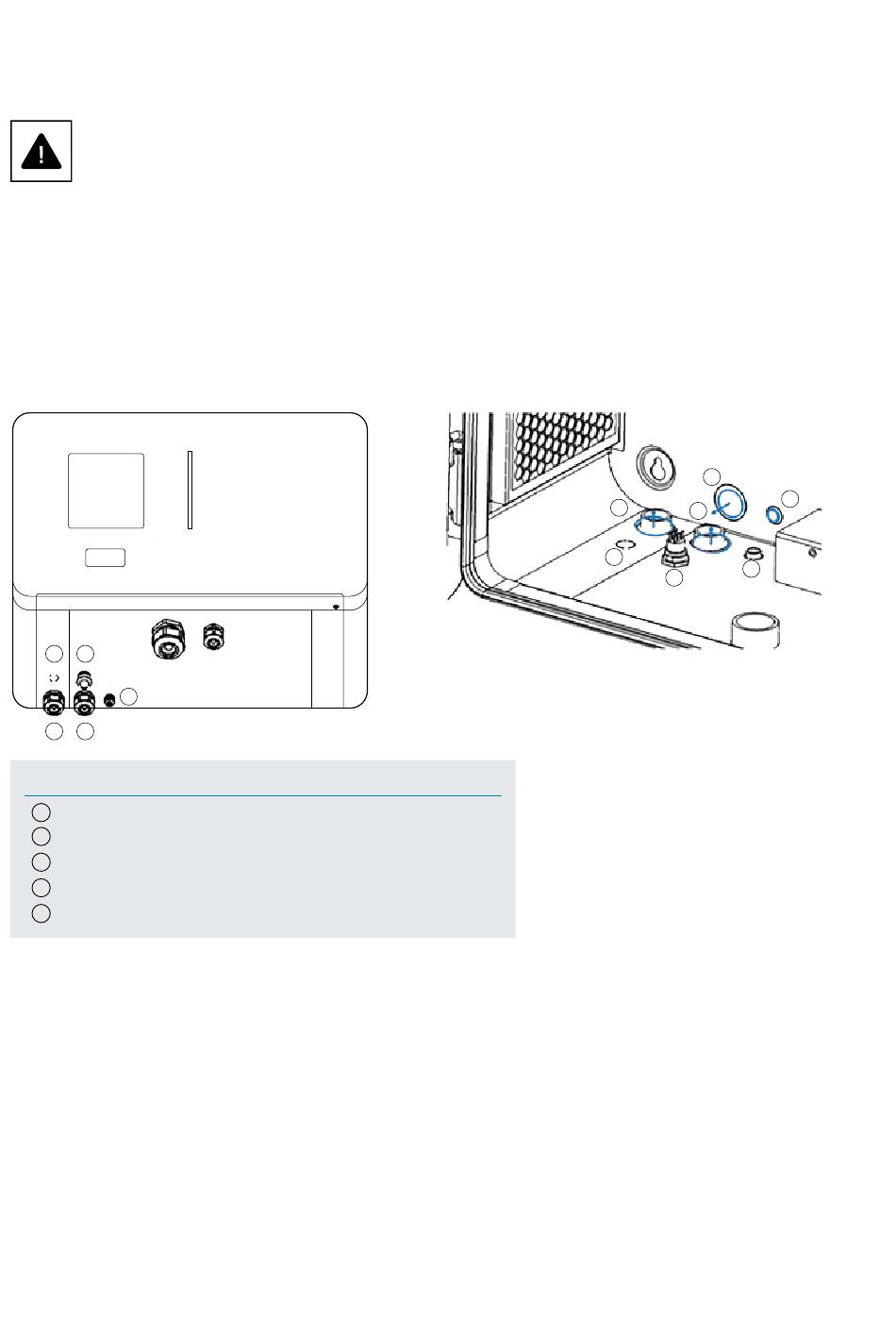

Figure 21. Waar de voedings- en communicatiekabels in de unit moeten worden ingevoerd
3
5
4
1
2
Nummer
Beschrijving
1
Kabelingang voor ingangsvoedingskabel indien gemonteerd op voet
Alternatieve kabelingang voor ingangsvoedingskabel
2
Kabelingang voor de ethernetkabel indien gemonteerd op voet
3
Alternatieve kabelingang voor ethernetkabel
4
5
Noodstopknop
26
InstallatIehandleIdIng green MotIon dC 22 eV-laadstatIon MN192004NL Mei 2023 www.eaton.nl
